Molla di estensione Z-159X Acciaio per molle Ø 2,5 x 18,5 x 124 mm / 270°

Prezzi a scalare - Molla di estensione Z-159X

Quantità	Prezzo singolo [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,8600 EUR
175	0,8600 EUR
250	0,8600 EUR
350	0,8600 EUR
450	0,8600 EUR

Molla di estensione Acquistare

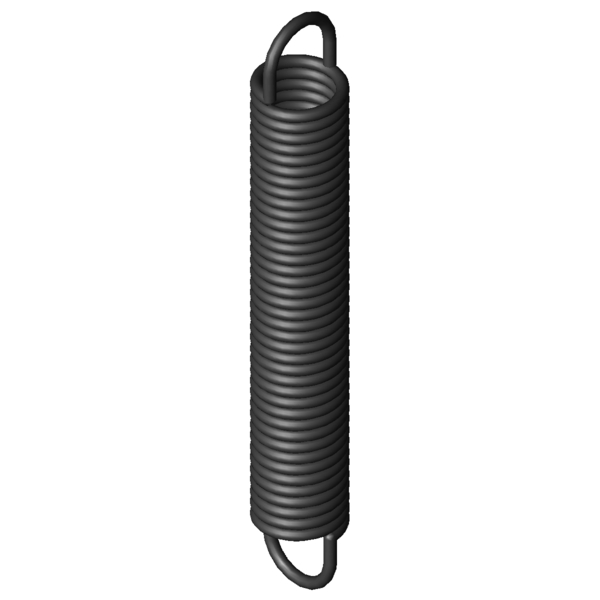

Immagine del prodotto Molla di estensione Z-159X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-159X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	18,5	mm	Diametro esterno delle spire
Dh	22,6	mm	Diametro minore del cono
L0	124	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	101,88	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	224,67	mm	Lunghezza massima a carico statico
sn	100,67	mm	Escursione elastica massima a carico statico
Fn	268,6	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	11,06	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	2,444	N/mm	Costante della molla
F0	22,61	N	Forza di precompressione interna
Fntol	16,13	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	35	gradi	Tolleranza posizione occhiello
Gew	81,1	g	Peso dell’articolo
PG	#ZL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-159X Acciaio per molle Ø 2,5 x 18,5 x 124 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-159X Acciaio per molle Ø 2,5 x 18,5 x 124 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-159X Acciaio per molle Ø 2,5 x 18,5 x 124 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-159X Acciaio per molle Ø 2,5 x 18,5 x 124 mm / 270°

calcolo del percorso della forza Molla di estensione Z-159X

Modulo di richiesta Molla di estensione Z-159X Acciaio per molle Ø 2,5 x 18,5 x 124 mm / 270°

Modulo di richiesta Molla di estensione Z-159X

Molle di estensione simili per Molla di estensione Z-159X Acciaio per molle Ø 2,5 x 18,5 x 124 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-159X	EN 10270-1	2,5	18,5	124	268,6	224,67	100,67	2,444	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-159X	1.4310	2,5	18,5	124	223,4	221,85	97,85	2,099	91,9 \| 100,0 \| 90,2 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-121BX	17,6	111	0,303	EN 10270-1	82,12	361,49	250,49	43,5 \| 82,9 \| 35,4 \| 12,3
Z-121MX	15,5	120	0,403	EN 10270-1	92,71	331,85	211,85	46,3 \| 81,5 \| 41,0 \| 16,4
Z-136AX	22	124	0,436	EN 10270-1	123,3	386,62	262,62	49,2 \| 88,0 \| 42,1 \| 17,6
Z-138X	18,6	147	0,587	EN 10270-1	144,7	375,32	228,32	53,6 \| 87,9 \| 49,0 \| 23,8
Z-130K-05X	16	134	0,605	EN 10270-1	124,8	324,03	190,03	52,7 \| 83,7 \| 49,7 \| 24,6
Z-141CX	18	148	0,644	EN 10270-1	149,2	361,33	213,33	54,9 \| 87,0 \| 51,4 \| 26,2
Z-141BX	18	132	0,74	EN 10270-1	149,2	317,69	185,69	58,5 \| 90,4 \| 54,9 \| 30,1
Z-141AX	18	118	0,851	EN 10270-1	149,2	279,51	161,51	61,5 \| 90,8 \| 58,9 \| 34,6
Z-147K-03X	20	134	0,868	EN 10270-1	176,1	319,96	185,96	62,1 \| 91,0 \| 59,8 \| 35,5
Z-141X	18	104	1,001	EN 10270-1	149,2	241,32	137,32	64,1 \| 87,1 \| 64,4 \| 40,7
Z-147K-02X	20	112	1,092	EN 10270-1	176,1	259,81	147,81	67,3 \| 90,3 \| 66,8 \| 44,7
Z-141HX	16	121	1,194	EN 10270-1	166,7	248,48	127,48	69,2 \| 88,0 \| 70,5 \| 49,0
Z-156JX	20	123,5	1,916	EN 10270-1	249,9	243,4	119,9	88,0 \| 97,4 \| 88,5 \| 78,1
Z-159AX	18,5	141	2,078	EN 10270-1	268,6	259,39	118,39	91,2 \| 96,0 \| 92,5 \| 85,0
Z-159X	18,5	124	2,444	EN 10270-1	268,6	224,67	100,67	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162OX	20	138	3,096	EN 10270-1	341,5	239,4	101,4	86,2 \| 90,5 \| 89,0 \| 79,2
Z-162N-01X	20	112	4,002	EN 10270-1	341,5	190,44	78,44	76,8 \| 90,7 \| 78,3 \| 61,3
Z-162U-42X	18	144,5	6	EN 10270-1	452,6	212,64	68,14	64,2 \| 88,8 \| 63,5 \| 40,2
Z-162U-41X	18	123,5	7,244	EN 10270-1	452,6	179,94	56,44	61,5 \| 93,4 \| 57,7 \| 33,3
Z-162U-40X	18	105,5	8,811	EN 10270-1	452,6	151,9	46,4	56,2 \| 88,6 \| 52,7 \| 27,4
Z-176X	19,2	103	10,537	EN 10270-1	510	147,09	44,09	52,4 \| 85,8 \| 48,2 \| 23,1
Z-177SX	18	111	23,15	EN 10270-1	739,6	139,84	28,84	42,8 \| 85,4 \| 32,5 \| 10,4

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-159X

Paese d'origine: DE, German; Molla di estensione Z-159X
