Molla di estensione Z-115V-15X Acciaio per molle Ø 1,5 x 20 x 109 mm / 270°

Prezzi a scalare - Molla di estensione Z-115V-15X

Quantità	Prezzo singolo [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Molla di estensione Acquistare

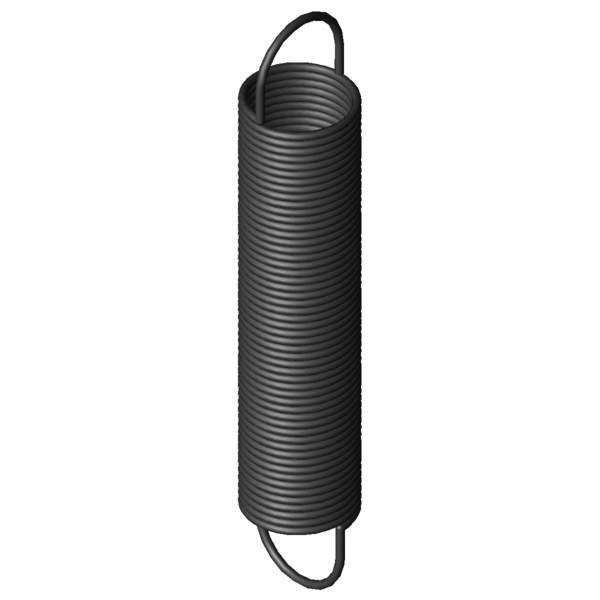

Immagine del prodotto Molla di estensione Z-115V-15X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-115V-15X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	20	mm	Diametro esterno delle spire
Dh	22,7	mm	Diametro minore del cono
L0	109	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	82,13	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	482,15	mm	Lunghezza massima a carico statico
sn	373,15	mm	Escursione elastica massima a carico statico
Fn	60,54	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	13,43	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,152	N/mm	Costante della molla
F0	3,991	N	Forza di precompressione interna
Fntol	3,21	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	54	gradi	Tolleranza posizione occhiello
Gew	44,98	g	Peso dell’articolo
PG	ZJ	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-115V-15X Acciaio per molle Ø 1,5 x 20 x 109 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-115V-15X Acciaio per molle Ø 1,5 x 20 x 109 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-115V-15X Acciaio per molle Ø 1,5 x 20 x 109 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-115V-15X Acciaio per molle Ø 1,5 x 20 x 109 mm / 270°

calcolo del percorso della forza Molla di estensione Z-115V-15X

Modulo di richiesta Molla di estensione Z-115V-15X Acciaio per molle Ø 1,5 x 20 x 109 mm / 270°

Modulo di richiesta Molla di estensione Z-115V-15X

Molle di estensione simili per Molla di estensione Z-115V-15X Acciaio per molle Ø 1,5 x 20 x 109 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115V-15X	EN 10270-1	1,5	20	109	60,54	482,15	373,15	0,152	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-15X	1.4310	1,5	20	109	51,22	477,89	368,89	0,13	92,4 \| 100,0 \| 91,7 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115F-14X	20	114,5	0,102	EN 10270-1	49,5	578,2	463,7	81,0 \| 96,2 \| 81,1 \| 65,8
Z-115V-17X	20	133	0,117	EN 10270-1	60,54	617,23	484,23	86,5 \| 94,0 \| 88,5 \| 77,1
Z-115V-16X	20	121	0,132	EN 10270-1	60,54	549,69	428,69	92,4 \| 96,7 \| 93,5 \| 87,0
Z-115V-15X	20	109	0,152	EN 10270-1	60,54	482,15	373,15	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115F-13X	20	86,3	0,153	EN 10270-1	49,5	394,79	308,49	90,7 \| 90,8 \| 82,2 \| 98,9
Z-118AX	21,6	117	0,155	EN 10270-1	67,4	525,4	408,4	94,0 \| 93,2 \| 90,6 \| 98,3
Z-115V-14X	20	99	0,174	EN 10270-1	60,54	423,55	324,55	92,5 \| 96,9 \| 93,5 \| 87,0
Z-115V-13X	20	90	0,2	EN 10270-1	60,54	372,9	282,9	86,0 \| 94,2 \| 87,9 \| 75,8
Z-118X	21,6	95	0,21	EN 10270-1	67,4	397,02	302,02	83,1 \| 91,2 \| 85,4 \| 72,7
Z-130E-13X	24	107,5	0,246	EN 10270-1	84,2	434,05	326,55	77,0 \| 88,4 \| 79,7 \| 62,9
Z-121BX	17,6	111	0,303	EN 10270-1	82,12	361,49	250,49	71,1 \| 93,3 \| 70,4 \| 49,5
Z-121AX	17,6	99,8	0,349	EN 10270-1	82,12	317,27	217,47	66,7 \| 91,1 \| 66,0 \| 43,0
Z-130JX	20	100	0,446	EN 10270-1	100,9	310,77	210,77	61,3 \| 91,7 \| 58,2 \| 33,9
Z-136X	22	110	0,513	EN 10270-1	123,3	333,3	223,3	57,4 \| 88,3 \| 54,5 \| 29,4
Z-130K-04X	16	109	0,766	EN 10270-1	124,8	259,02	150,02	50,5 \| 87,8 \| 44,4 \| 19,5
Z-141AX	18	118	0,851	EN 10270-1	149,2	279,51	161,51	48,4 \| 85,8 \| 41,9 \| 17,6
Z-147K-03X	20	134	0,868	EN 10270-1	176,1	319,96	185,96	47,5 \| 83,2 \| 42,1 \| 17,1
Z-141X	18	104	1,001	EN 10270-1	149,2	241,32	137,32	46,8 \| 86,8 \| 38,7 \| 14,9
Z-137AX	18,6	95	1,025	EN 10270-1	144,7	225,6	130,6	46,0 \| 85,1 \| 38,4 \| 14,6

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202085; Molla di estensione Z-115V-15X

Paese d'origine: DE, German; Molla di estensione Z-115V-15X
