Molla di estensione Z-130K-06X Acciaio per molle Ø 1,8 x 16 x 159 mm / 270°

Prezzi a scalare - Molla di estensione Z-130K-06X

Quantità	Prezzo singolo [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	1,6000 EUR
37	1,2900 EUR
75	1,1600 EUR
125	1,0882 EUR
175	1,0680 EUR
250	1,0487 EUR
350	1,0339 EUR
450	0,9731 EUR

Molla di estensione Acquistare

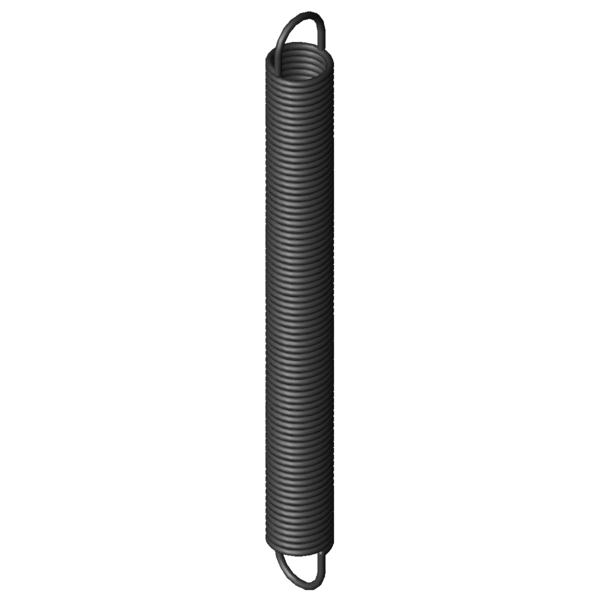

Immagine del prodotto Molla di estensione Z-130K-06X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-130K-06X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	16	mm	Diametro esterno delle spire
Dh	19	mm	Diametro minore del cono
L0	159	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	138,15	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	392,11	mm	Lunghezza massima a carico statico
sn	233,11	mm	Escursione elastica massima a carico statico
Fn	124,8	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	10,42	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,493	N/mm	Costante della molla
F0	9,881	N	Forza di precompressione interna
Fntol	6,28	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	50	gradi	Tolleranza posizione occhiello
Gew	69,42	g	Peso dell’articolo
PG	ZO	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-130K-06X Acciaio per molle Ø 1,8 x 16 x 159 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-130K-06X Acciaio per molle Ø 1,8 x 16 x 159 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-130K-06X Acciaio per molle Ø 1,8 x 16 x 159 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-130K-06X Acciaio per molle Ø 1,8 x 16 x 159 mm / 270°

calcolo del percorso della forza Molla di estensione Z-130K-06X

Modulo di richiesta Molla di estensione Z-130K-06X Acciaio per molle Ø 1,8 x 16 x 159 mm / 270°

Modulo di richiesta Molla di estensione Z-130K-06X

Molle di estensione simili per Molla di estensione Z-130K-06X Acciaio per molle Ø 1,8 x 16 x 159 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130K-06X	EN 10270-1	1,8	16	159	124,8	392,11	233,11	0,493	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-130K-06X	1.4310	1,8	16	159	105	388,36	229,36	0,423	92,3 \| 100,0 \| 91,3 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-121EX	17,6	149	0,21	EN 10270-1	82,12	510,42	361,42	66,3 \| 91,2 \| 65,1 \| 42,4
Z-121DX	17,6	136	0,234	EN 10270-1	82,12	460,35	324,35	68,2 \| 88,4 \| 68,8 \| 47,3
Z-115V-27X	15	125,5	0,301	EN 10270-1	79,83	369,71	244,21	75,4 \| 85,3 \| 79,7 \| 61,1
Z-121NX	15,5	133	0,356	EN 10270-1	92,71	372,82	239,82	82,6 \| 89,8 \| 85,7 \| 72,2
Z-124EX	14,1	143	0,445	EN 10270-1	101,3	352,93	209,93	88,2 \| 89,0 \| 85,6 \| 90,1
Z-130K-06X	16	159	0,493	EN 10270-1	124,8	392,11	233,11	100,0 \| 100,0 \| 100,0 \| 100,0
Z-141EX	18	180	0,512	EN 10270-1	149,2	448,6	268,6	90,2 \| 89,1 \| 85,2 \| 96,4
Z-138AX	18,6	160	0,534	EN 10270-1	144,7	410,87	250,87	91,4 \| 91,8 \| 89,6 \| 92,8
Z-141DX	18	164	0,571	EN 10270-1	149,2	404,96	240,96	89,5 \| 91,9 \| 90,2 \| 86,5
Z-138X	18,6	147	0,587	EN 10270-1	144,7	375,32	228,32	88,7 \| 89,5 \| 92,1 \| 84,5
Z-130K-05X	16	134	0,605	EN 10270-1	124,8	324,03	190,03	89,0 \| 94,8 \| 90,8 \| 81,5
Z-141CX	18	148	0,644	EN 10270-1	149,2	361,33	213,33	84,9 \| 90,7 \| 87,6 \| 76,5
Z-141KX	16	189	0,709	EN 10270-1	166,7	403,59	214,59	81,3 \| 91,4 \| 83,5 \| 68,9
Z-147K-04X	20	156	0,72	EN 10270-1	176,1	380,1	224,1	79,4 \| 86,6 \| 83,5 \| 68,1
Z-141JX	16	155	0,89	EN 10270-1	166,7	326,04	171,04	75,0 \| 95,8 \| 74,1 \| 54,9
Z-144EX	14,5	174	1,073	EN 10270-1	182,5	328,54	154,54	67,8 \| 90,7 \| 67,3 \| 45,3
Z-141HX	16	121	1,194	EN 10270-1	166,7	248,48	127,48	64,8 \| 88,7 \| 64,8 \| 40,9
Z-144DX	14,5	158	1,197	EN 10270-1	182,5	296,64	138,64	66,0 \| 93,3 \| 63,9 \| 40,7
Z-144CX	14,5	142	1,352	EN 10270-1	182,5	264,74	122,74	62,2 \| 90,0 \| 60,5 \| 36,0
Z-159BX	18,5	159	1,808	EN 10270-1	268,6	295,12	136,12	55,2 \| 86,2 \| 52,4 \| 27,1
Z-147PX	15	151	1,905	EN 10270-1	229,9	260,82	109,82	55,5 \| 90,2 \| 50,7 \| 25,6

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-130K-06X

Paese d'origine: DE, German; Molla di estensione Z-130K-06X
