Molla di estensione Z-141KX Acciaio per molle Ø 2 x 16 x 189 mm / 270°

Prezzi a scalare - Molla di estensione Z-141KX

Quantità	Prezzo singolo [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Molla di estensione Acquistare

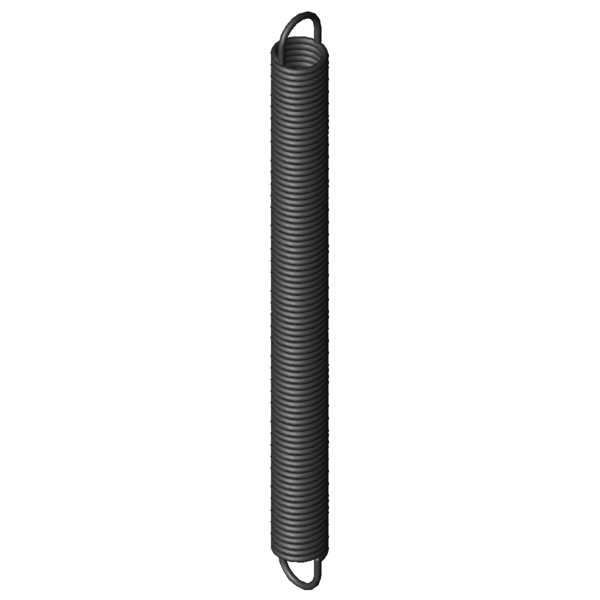

Immagine del prodotto Molla di estensione Z-141KX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-141KX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	16	mm	Diametro esterno delle spire
Dh	19,3	mm	Diametro minore del cono
L0	189	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	169,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	403,59	mm	Lunghezza massima a carico statico
sn	214,59	mm	Escursione elastica massima a carico statico
Fn	166,7	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	9,75	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,709	N/mm	Costante della molla
F0	14,5	N	Forza di precompressione interna
Fntol	8,82	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	51	gradi	Tolleranza posizione occhiello
Gew	93,24	g	Peso dell’articolo
PG	#ZN	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-141KX Acciaio per molle Ø 2 x 16 x 189 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-141KX Acciaio per molle Ø 2 x 16 x 189 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-141KX Acciaio per molle Ø 2 x 16 x 189 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-141KX Acciaio per molle Ø 2 x 16 x 189 mm / 270°

calcolo del percorso della forza Molla di estensione Z-141KX

Modulo di richiesta Molla di estensione Z-141KX Acciaio per molle Ø 2 x 16 x 189 mm / 270°

Modulo di richiesta Molla di estensione Z-141KX

Molle di estensione simili per Molla di estensione Z-141KX Acciaio per molle Ø 2 x 16 x 189 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-141KX	EN 10270-1	2	16	189	166,7	403,59	214,59	0,709	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-141KX	1.4310	2	16	189	139,7	399,38	210,38	0,609	92,1 \| 100,0 \| 90,9 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-121EX	17,6	149	0,21	EN 10270-1	82,12	510,42	361,42	55,6 \| 83,2 \| 54,3 \| 29,2
Z-121NX	15,5	133	0,356	EN 10270-1	92,71	372,82	239,82	68,2 \| 82,4 \| 72,5 \| 49,8
Z-130K-06X	16	159	0,493	EN 10270-1	124,8	392,11	233,11	81,3 \| 91,4 \| 83,5 \| 68,9
Z-141EX	18	180	0,512	EN 10270-1	149,2	448,6	268,6	83,6 \| 94,7 \| 84,7 \| 71,5
Z-138AX	18,6	160	0,534	EN 10270-1	144,7	410,87	250,87	83,5 \| 90,2 \| 86,2 \| 74,2
Z-141DX	18	164	0,571	EN 10270-1	149,2	404,96	240,96	87,0 \| 91,9 \| 89,3 \| 79,7
Z-130K-05X	16	134	0,605	EN 10270-1	124,8	324,03	190,03	84,4 \| 87,0 \| 81,7 \| 84,5
Z-141KX	16	189	0,709	EN 10270-1	166,7	403,59	214,59	100,0 \| 100,0 \| 100,0 \| 100,0
Z-141JX	16	155	0,89	EN 10270-1	166,7	326,04	171,04	87,9 \| 94,0 \| 89,9 \| 79,7
Z-156MX	20	203,5	1,05	EN 10270-1	249,9	422,42	218,92	78,2 \| 84,3 \| 82,4 \| 68,1
Z-144EX	14,5	174	1,073	EN 10270-1	182,5	328,54	154,54	80,6 \| 94,2 \| 81,7 \| 65,8
Z-156LX	20	191	1,129	EN 10270-1	249,9	394,45	203,45	76,8 \| 86,3 \| 80,8 \| 63,2
Z-144DX	14,5	158	1,197	EN 10270-1	182,5	296,64	138,64	76,1 \| 91,4 \| 78,0 \| 59,0
Z-159EX	18,5	219	1,25	EN 10270-1	268,6	415,9	196,9	72,7 \| 84,3 \| 76,9 \| 56,9
Z-159DX	18,5	199	1,393	EN 10270-1	268,6	375,64	176,64	70,1 \| 87,2 \| 72,2 \| 51,1
Z-159CX	18,5	179	1,573	EN 10270-1	268,6	335,4	156,4	66,6 \| 87,1 \| 67,5 \| 45,2
Z-159BX	18,5	159	1,808	EN 10270-1	268,6	295,12	136,12	61,9 \| 83,5 \| 62,7 \| 39,4
Z-147PX	15	151	1,905	EN 10270-1	229,9	260,82	109,82	62,4 \| 88,2 \| 61,8 \| 37,1
Z-162P-01X	20	202	1,961	EN 10270-1	341,5	362,09	160,09	59,9 \| 81,7 \| 61,7 \| 36,4
Z-162PX	20	194	2,06	EN 10270-1	341,5	346,4	152,4	59,2 \| 83,0 \| 59,9 \| 34,7
Z-162EX	15	213	2,621	EN 10270-1	324,5	325,64	112,64	55,5 \| 87,5 \| 51,9 \| 27,0
Z-162DX	15	193	2,912	EN 10270-1	324,5	294,05	101,05	54,7 \| 90,6 \| 49,2 \| 24,2
Z-162CX	15	173	3,3	EN 10270-1	324,5	262,42	89,42	52,1 \| 88,4 \| 46,5 \| 21,4

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202085; Molla di estensione Z-141KX

Paese d'origine: DE, German; Molla di estensione Z-141KX
