Molla di estensione Z-159DX Acciaio per molle Ø 2,5 x 18,5 x 199 mm / 270°

Prezzi a scalare - Molla di estensione Z-159DX

Quantità	Prezzo singolo [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Molla di estensione Acquistare

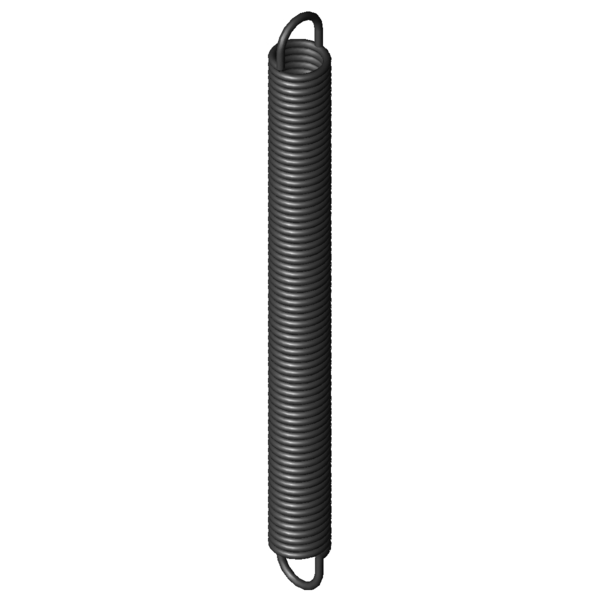

Immagine del prodotto Molla di estensione Z-159DX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-159DX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	18,5	mm	Diametro esterno delle spire
Dh	22,6	mm	Diametro minore del cono
L0	199	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	176,88	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	375,64	mm	Lunghezza massima a carico statico
sn	176,64	mm	Escursione elastica massima a carico statico
Fn	268,6	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	11,06	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	1,393	N/mm	Costante della molla
F0	22,61	N	Forza di precompressione interna
Fntol	15,15	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	46	gradi	Tolleranza posizione occhiello
Gew	139,5	g	Peso dell’articolo
PG	#ZN	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-159DX Acciaio per molle Ø 2,5 x 18,5 x 199 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-159DX Acciaio per molle Ø 2,5 x 18,5 x 199 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-159DX Acciaio per molle Ø 2,5 x 18,5 x 199 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-159DX Acciaio per molle Ø 2,5 x 18,5 x 199 mm / 270°

calcolo del percorso della forza Molla di estensione Z-159DX

Modulo di richiesta Molla di estensione Z-159DX Acciaio per molle Ø 2,5 x 18,5 x 199 mm / 270°

Modulo di richiesta Molla di estensione Z-159DX

Molle di estensione simili per Molla di estensione Z-159DX Acciaio per molle Ø 2,5 x 18,5 x 199 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-159DX	EN 10270-1	2,5	18,5	199	268,6	375,64	176,64	1,393	72,5 \| 91,5 \| 73,3 \| 52,8
RZ-159DX	1.4310	2,5	18,5	199	223,4	370,69	171,69	1,196	91,9 \| 100,0 \| 90,2 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130K-02X	20	170	0,225	EN 10270-1	100,9	587,57	417,57	46,0 \| 86,5 \| 37,5 \| 14,1
Z-136EX	22	186	0,262	EN 10270-1	123,3	622,72	436,72	48,0 \| 86,8 \| 40,9 \| 16,4
Z-141EX	18	180	0,512	EN 10270-1	149,2	448,6	268,6	60,5 \| 92,2 \| 56,9 \| 32,3
Z-138AX	18,6	160	0,534	EN 10270-1	144,7	410,87	250,87	60,4 \| 89,6 \| 58,1 \| 33,6
Z-141DX	18	164	0,571	EN 10270-1	149,2	404,96	240,96	62,0 \| 89,6 \| 60,2 \| 36,1
Z-138X	18,6	147	0,587	EN 10270-1	144,7	375,32	228,32	61,8 \| 87,2 \| 61,2 \| 36,9
Z-141KX	16	189	0,709	EN 10270-1	166,7	403,59	214,59	55,5 \| 87,5 \| 51,9 \| 27,0
Z-156DX	22,5	205	0,713	EN 10270-1	223,8	494,03	289,03	72,1 \| 93,1 \| 72,2 \| 50,9
Z-156NX	20	211	1,007	EN 10270-1	249,9	439,2	228,2	64,2 \| 91,4 \| 63,2 \| 38,0
Z-156MX	20	203,5	1,05	EN 10270-1	249,9	422,42	218,92	64,7 \| 90,2 \| 64,2 \| 39,6
Z-156LX	20	191	1,129	EN 10270-1	249,9	394,45	203,45	84,0 \| 95,4 \| 85,0 \| 71,5
Z-159EX	18,5	219	1,25	EN 10270-1	268,6	415,9	196,9	70,0 \| 92,8 \| 70,0 \| 47,4
Z-156KX	20	163,5	1,356	EN 10270-1	249,9	332,91	169,41	91,1 \| 94,6 \| 92,7 \| 85,9
Z-159DX	18,5	199	1,393	EN 10270-1	268,6	375,64	176,64	72,5 \| 91,5 \| 73,3 \| 52,8
Z-159CX	18,5	179	1,573	EN 10270-1	268,6	335,4	156,4	75,1 \| 88,4 \| 77,4 \| 59,6
Z-159BX	18,5	159	1,808	EN 10270-1	268,6	295,12	136,12	92,3 \| 96,3 \| 93,5 \| 87,0
Z-162P-01X	20	202	1,961	EN 10270-1	341,5	362,09	160,09	81,0 \| 86,4 \| 82,7 \| 74,0
Z-162PX	20	194	2,06	EN 10270-1	341,5	346,4	152,4	85,3 \| 91,4 \| 88,0 \| 76,6
Z-162O-02X	20	171	2,378	EN 10270-1	341,5	303,07	132,07	80,1 \| 92,4 \| 81,5 \| 66,4
Z-174BX	23,2	202	2,484	EN 10270-1	430,1	362,92	160,92	73,0 \| 85,5 \| 76,8 \| 56,9
Z-162EX	15	213	2,621	EN 10270-1	324,5	325,64	112,64	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162DX	15	193	2,912	EN 10270-1	324,5	294,05	101,05	93,8 \| 96,9 \| 94,9 \| 89,7
Z-162U-46X	18	231,5	3,505	EN 10270-1	452,6	348,14	116,64	81,5 \| 86,2 \| 84,1 \| 74,2
Z-162U-45X	18	207,5	3,96	EN 10270-1	452,6	310,76	103,26	78,5 \| 88,0 \| 81,7 \| 65,7
Z-177CX	19,2	221	4,223	EN 10270-1	510	330,99	109,99	75,7 \| 84,2 \| 80,6 \| 62,1
Z-162U-44X	18	183,5	4,549	EN 10270-1	452,6	273,38	89,88	72,4 \| 84,3 \| 75,7 \| 57,2
Z-177BX	19,2	196	4,852	EN 10270-1	510	291,74	95,74	70,4 \| 82,8 \| 74,3 \| 54,1
Z-162U-43X	18	162,5	5,23	EN 10270-1	452,6	240,68	78,18	58,3 \| 90,5 \| 54,7 \| 29,7
Z-177AX	19,2	174	5,579	EN 10270-1	510	257,27	83,27	57,2 \| 90,6 \| 53,0 \| 28,0

Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202085; Molla di estensione Z-159DX

Paese d'origine: DE, German; Molla di estensione Z-159DX
