Molla di estensione Z-177BX Acciaio per molle Ø 3,2 x 19,2 x 196 mm / 270°

Prezzi a scalare - Molla di estensione Z-177BX

Quantità	Prezzo singolo [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	3,0400 EUR
37	3,0400 EUR
75	3,0400 EUR
125	3,0400 EUR
175	3,0400 EUR
250	3,0400 EUR
350	3,0400 EUR
450	3,0400 EUR

Molla di estensione Acquistare

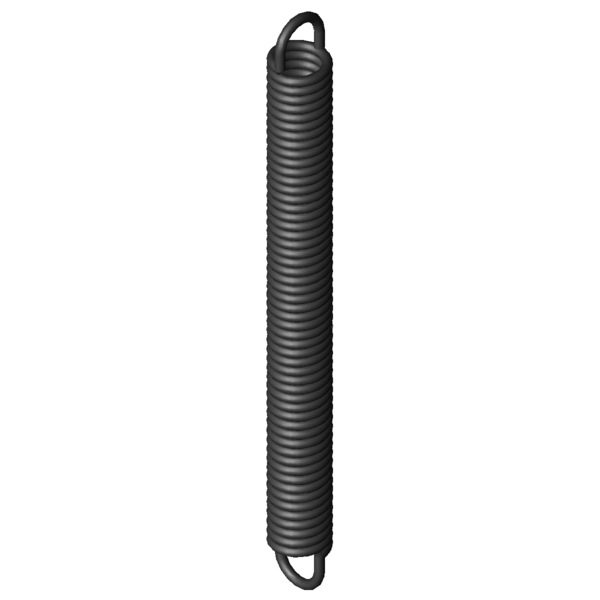

Immagine del prodotto Molla di estensione Z-177BX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-177BX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3,2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	19,2	mm	Diametro esterno delle spire
Dh	24,3	mm	Diametro minore del cono
L0	196	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	175,2	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	291,74	mm	Lunghezza massima a carico statico
sn	95,74	mm	Escursione elastica massima a carico statico
Fn	510	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	10,4	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	4,852	N/mm	Costante della molla
F0	45,5	N	Forza di precompressione interna
Fntol	36,57	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	39	gradi	Tolleranza posizione occhiello
Gew	177,41	g	Peso dell’articolo
PG	###ZO	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-177BX Acciaio per molle Ø 3,2 x 19,2 x 196 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-177BX Acciaio per molle Ø 3,2 x 19,2 x 196 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-177BX Acciaio per molle Ø 3,2 x 19,2 x 196 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-177BX Acciaio per molle Ø 3,2 x 19,2 x 196 mm / 270°

calcolo del percorso della forza Molla di estensione Z-177BX

Modulo di richiesta Molla di estensione Z-177BX Acciaio per molle Ø 3,2 x 19,2 x 196 mm / 270°

Modulo di richiesta Molla di estensione Z-177BX

Molle di estensione simili per Molla di estensione Z-177BX Acciaio per molle Ø 3,2 x 19,2 x 196 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-177BX	EN 10270-1	3,2	19,2	196	510	291,74	95,74	4,852	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-177BX	1.4310	3,2	19,2	196	422,9	288,76	92,76	4,167	91,8 \| 100,0 \| 89,9 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-159EX	18,5	219	1,25	EN 10270-1	268,6	415,9	196,9	54,7 \| 88,0 \| 50,6 \| 25,6
Z-156KX	20	163,5	1,356	EN 10270-1	249,9	332,91	169,41	55,4 \| 85,8 \| 52,8 \| 27,7
Z-159DX	18,5	199	1,393	EN 10270-1	268,6	375,64	176,64	57,7 \| 91,0 \| 53,4 \| 28,5
Z-159CX	18,5	179	1,573	EN 10270-1	268,6	335,4	156,4	59,3 \| 88,6 \| 56,9 \| 32,2
Z-159BX	18,5	159	1,808	EN 10270-1	268,6	295,12	136,12	61,2 \| 85,2 \| 61,5 \| 37,0
Z-162P-01X	20	202	1,961	EN 10270-1	341,5	362,09	160,09	65,6 \| 93,5 \| 63,4 \| 40,0
Z-162PX	20	194	2,06	EN 10270-1	341,5	346,4	152,4	67,0 \| 94,2 \| 64,9 \| 42,1
Z-162O-02X	20	171	2,378	EN 10270-1	341,5	303,07	132,07	69,5 \| 90,2 \| 69,7 \| 48,5
Z-174BX	23,2	202	2,484	EN 10270-1	430,1	362,92	160,92	71,8 \| 93,3 \| 71,9 \| 50,2
Z-162DX	15	193	2,912	EN 10270-1	324,5	294,05	101,05	74,8 \| 84,9 \| 79,2 \| 60,3
Z-162U-46X	18	231,5	3,505	EN 10270-1	452,6	348,14	116,64	83,0 \| 90,7 \| 85,4 \| 72,8
Z-162U-45X	18	207,5	3,96	EN 10270-1	452,6	310,76	103,26	89,0 \| 94,0 \| 90,7 \| 82,3
Z-177CX	19,2	221	4,223	EN 10270-1	510	330,99	109,99	92,3 \| 96,2 \| 93,5 \| 87,0
Z-162U-44X	18	183,5	4,549	EN 10270-1	452,6	273,38	89,88	93,2 \| 93,7 \| 91,3 \| 94,5
Z-177BX	19,2	196	4,852	EN 10270-1	510	291,74	95,74	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-43X	18	162,5	5,23	EN 10270-1	452,6	240,68	78,18	89,1 \| 90,1 \| 85,2 \| 92,0
Z-177AX	19,2	174	5,579	EN 10270-1	510	257,27	83,27	92,2 \| 96,3 \| 93,5 \| 87,0
Z-177X	19,2	151	6,561	EN 10270-1	510	221,8	70,8	84,4 \| 92,3 \| 87,0 \| 74,0
Z-177TX	18	165	14,42	EN 10270-1	739,6	211,32	46,32	60,3 \| 88,9 \| 58,7 \| 33,4

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202085; Molla di estensione Z-177BX

Paese d'origine: DE, German; Molla di estensione Z-177BX
