Molla di estensione Z-136EX Acciaio per molle Ø 2 x 22 x 186 mm / 270°

Prezzi a scalare - Molla di estensione Z-136EX

Quantità	Prezzo singolo [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	1,6000 EUR
37	1,2900 EUR
75	1,1600 EUR
125	1,0882 EUR
175	1,0680 EUR
250	1,0487 EUR
350	1,0339 EUR
450	0,9731 EUR

Molla di estensione Acquistare

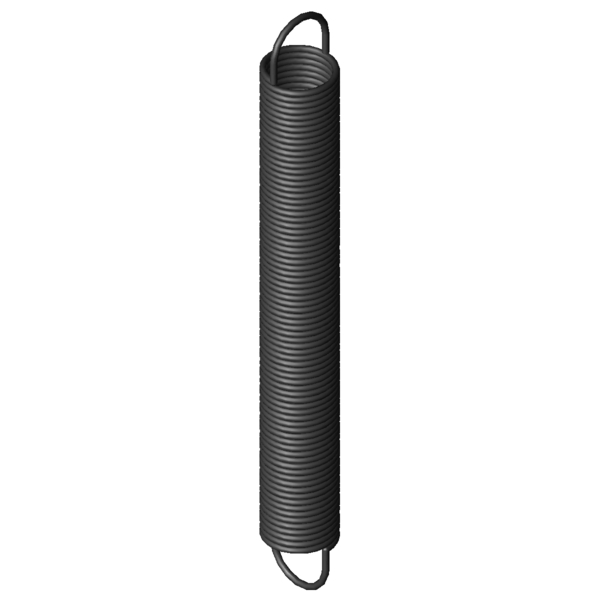

Immagine del prodotto Molla di estensione Z-136EX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-136EX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	22	mm	Diametro esterno delle spire
Dh	25,5	mm	Diametro minore del cono
L0	186	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	157,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	622,72	mm	Lunghezza massima a carico statico
sn	436,72	mm	Escursione elastica massima a carico statico
Fn	123,3	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	14,25	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,262	N/mm	Costante della molla
F0	8,881	N	Forza di precompressione interna
Fntol	5,88	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	57	gradi	Tolleranza posizione occhiello
Gew	124,083	g	Peso dell’articolo
PG	ZO	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-136EX Acciaio per molle Ø 2 x 22 x 186 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-136EX Acciaio per molle Ø 2 x 22 x 186 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-136EX Acciaio per molle Ø 2 x 22 x 186 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-136EX Acciaio per molle Ø 2 x 22 x 186 mm / 270°

calcolo del percorso della forza Molla di estensione Z-136EX

Modulo di richiesta Molla di estensione Z-136EX Acciaio per molle Ø 2 x 22 x 186 mm / 270°

Modulo di richiesta Molla di estensione Z-136EX

Molle di estensione simili per Molla di estensione Z-136EX Acciaio per molle Ø 2 x 22 x 186 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-136EX	EN 10270-1	2	22	186	123,3	622,72	436,72	0,262	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-136EX	1.4310	2	22	186	103,4	613,86	427,86	0,225	92,2 \| 100,0 \| 90,9 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-118DX	21,6	172	0,095	EN 10270-1	67,4	838,73	666,73	62,0 \| 90,2 \| 60,1 \| 35,8
Z-130E-15X	24	178	0,124	EN 10270-1	84,2	824,95	646,95	68,8 \| 92,5 \| 67,9 \| 46,1
Z-130K-02X	20	170	0,225	EN 10270-1	100,9	587,57	417,57	88,4 \| 90,8 \| 88,7 \| 85,6
Z-136EX	22	186	0,262	EN 10270-1	123,3	622,72	436,72	100,0 \| 100,0 \| 100,0 \| 100,0
Z-136DX	22	170	0,292	EN 10270-1	123,3	561,82	391,82	93,9 \| 97,1 \| 94,9 \| 89,7
Z-136CX	22	154	0,33	EN 10270-1	123,3	500,88	346,88	87,8 \| 94,3 \| 89,7 \| 79,4
Z-147KX	24	166	0,386	EN 10270-1	148	524,62	358,62	80,6 \| 90,6 \| 82,7 \| 68,4
Z-141EX	18	180	0,512	EN 10270-1	149,2	448,6	268,6	71,9 \| 92,9 \| 72,1 \| 50,8
Z-156DX	22,5	205	0,713	EN 10270-1	223,8	494,03	289,03	62,2 \| 89,5 \| 60,6 \| 36,5
Z-156CX	22,5	185	0,806	EN 10270-1	223,8	440,88	255,88	60,5 \| 92,4 \| 56,8 \| 32,3
Z-156BX	22,5	165	0,925	EN 10270-1	223,8	387,73	222,73	56,7 \| 88,8 \| 53,0 \| 28,1
Z-162K-03X	25	199	0,974	EN 10270-1	277,6	461,73	262,73	60,1 \| 88,4 \| 58,4 \| 33,5
Z-156MX	20	203,5	1,05	EN 10270-1	249,9	422,42	218,92	54,0 \| 87,4 \| 49,7 \| 24,7
Z-156LX	20	191	1,129	EN 10270-1	249,9	394,45	203,45	53,5 \| 89,4 \| 48,0 \| 23,0
Z-162K-02X	25	171	1,174	EN 10270-1	277,6	389,01	218,01	51,0 \| 83,8 \| 47,2 \| 22,2
Z-156KX	20	163,5	1,356	EN 10270-1	249,9	332,91	169,41	49,8 \| 86,3 \| 44,1 \| 19,1
Z-159CX	18,5	179	1,573	EN 10270-1	268,6	335,4	156,4	48,0 \| 86,8 \| 40,9 \| 16,4
Z-162U-34X	24	193	1,658	EN 10270-1	348,5	386,68	193,68	46,8 \| 84,9 \| 39,9 \| 15,7
Z-162U-33X	24	172	1,906	EN 10270-1	348,5	340,46	168,46	44,7 \| 83,6 \| 37,0 \| 13,6

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202085; Molla di estensione Z-136EX

Paese d'origine: DE, German; Molla di estensione Z-136EX
