Molla di estensione Z-156CX Acciaio per molle Ø 2,5 x 22,5 x 185 mm / 270°

Prezzi a scalare - Molla di estensione Z-156CX

Quantità	Prezzo singolo [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Molla di estensione Acquistare

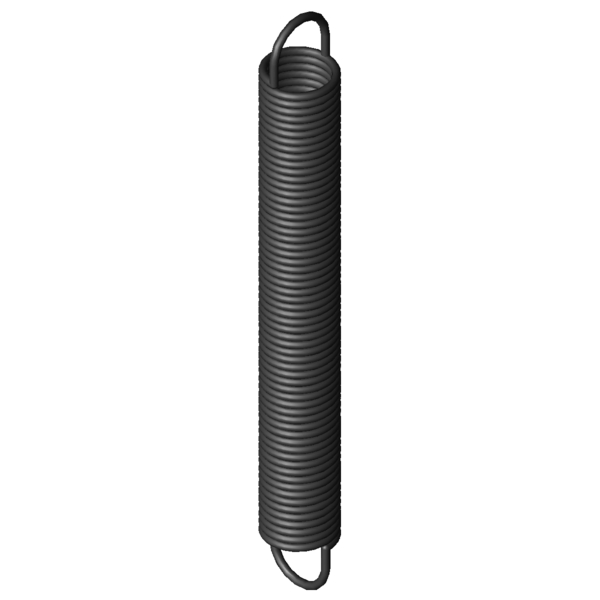

Immagine del prodotto Molla di estensione Z-156CX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-156CX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	22,5	mm	Diametro esterno delle spire
Dh	26,6	mm	Diametro minore del cono
L0	185	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	156,88	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	440,88	mm	Lunghezza massima a carico statico
sn	255,88	mm	Escursione elastica massima a carico statico
Fn	223,8	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	14,06	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,806	N/mm	Costante della molla
F0	17,71	N	Forza di precompressione interna
Fntol	11,08	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	45	gradi	Tolleranza posizione occhiello
Gew	154,87	g	Peso dell’articolo
PG	#ZN	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-156CX Acciaio per molle Ø 2,5 x 22,5 x 185 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-156CX Acciaio per molle Ø 2,5 x 22,5 x 185 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-156CX Acciaio per molle Ø 2,5 x 22,5 x 185 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-156CX Acciaio per molle Ø 2,5 x 22,5 x 185 mm / 270°

calcolo del percorso della forza Molla di estensione Z-156CX

Modulo di richiesta Molla di estensione Z-156CX Acciaio per molle Ø 2,5 x 22,5 x 185 mm / 270°

Modulo di richiesta Molla di estensione Z-156CX

Molle di estensione simili per Molla di estensione Z-156CX Acciaio per molle Ø 2,5 x 22,5 x 185 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-156CX	EN 10270-1	2,5	22,5	185	223,8	440,88	255,88	0,806	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156CX	1.4310	2,5	22,5	185	186,1	433,79	248,79	0,692	91,9 \| 100,0 \| 90,2 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-118DX	21,6	172	0,095	EN 10270-1	67,4	838,73	666,73	43,4 \| 84,3 \| 34,2 \| 11,6
Z-130E-15X	24	178	0,124	EN 10270-1	84,2	824,95	646,95	45,0 \| 86,1 \| 36,0 \| 13,0
Z-130K-02X	20	170	0,225	EN 10270-1	100,9	587,57	417,57	53,1 \| 86,0 \| 49,2 \| 24,0
Z-136EX	22	186	0,262	EN 10270-1	123,3	622,72	436,72	56,7 \| 88,8 \| 53,0 \| 28,1
Z-136DX	22	170	0,292	EN 10270-1	123,3	561,82	391,82	59,6 \| 91,6 \| 56,0 \| 31,3
Z-136CX	22	154	0,33	EN 10270-1	123,3	500,88	346,88	61,8 \| 90,4 \| 59,7 \| 35,4
Z-147KX	24	166	0,386	EN 10270-1	148	524,62	358,62	66,3 \| 93,7 \| 64,1 \| 41,1
Z-156EX	22,5	225	0,64	EN 10270-1	223,8	547,18	322,18	87,7 \| 94,1 \| 89,7 \| 79,4
Z-156DX	22,5	205	0,713	EN 10270-1	223,8	494,03	289,03	93,2 \| 96,7 \| 94,3 \| 88,5
Z-156CX	22,5	185	0,806	EN 10270-1	223,8	440,88	255,88	92,3 \| 96,4 \| 93,5 \| 87,0
Z-156BX	22,5	165	0,925	EN 10270-1	223,8	387,73	222,73	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162K-03X	25	199	0,974	EN 10270-1	277,6	461,73	262,73	87,5 \| 90,8 \| 89,0 \| 82,8
Z-156MX	20	203,5	1,05	EN 10270-1	249,9	422,42	218,92	85,8 \| 93,3 \| 87,6 \| 76,6
Z-156AX	22,5	148	1,064	EN 10270-1	223,8	341,72	193,72	92,3 \| 96,6 \| 93,5 \| 87,0
Z-156LX	20	191	1,129	EN 10270-1	249,9	394,45	203,45	83,7 \| 95,2 \| 84,5 \| 71,2
Z-162K-02X	25	171	1,174	EN 10270-1	277,6	389,01	218,01	86,7 \| 91,9 \| 89,3 \| 78,9
Z-159CX	18,5	179	1,573	EN 10270-1	268,6	335,4	156,4	72,0 \| 93,0 \| 72,2 \| 50,9
Z-162U-34X	24	193	1,658	EN 10270-1	348,5	386,68	193,68	69,8 \| 91,0 \| 70,0 \| 48,6
Z-162U-33X	24	172	1,906	EN 10270-1	348,5	340,46	168,46	69,8 \| 91,0 \| 69,9 \| 48,6
Z-162P-01X	20	202	1,961	EN 10270-1	341,5	362,09	160,09	65,0 \| 89,9 \| 64,0 \| 41,0
Z-162PX	20	194	2,06	EN 10270-1	341,5	346,4	152,4	64,3 \| 91,2 \| 62,5 \| 39,0
Z-162O-02X	20	171	2,378	EN 10270-1	341,5	303,07	132,07	64,3 \| 91,6 \| 62,4 \| 38,9
Z-174BX	23,2	202	2,484	EN 10270-1	430,1	362,92	160,92	59,7 \| 88,9 \| 57,5 \| 32,7
Z-174AX	23,2	180	2,856	EN 10270-1	430,1	319,96	139,96	59,7 \| 88,9 \| 57,4 \| 32,7
Z-174X	23,2	158	3,359	EN 10270-1	430,1	277	119	56,9 \| 90,3 \| 52,7 \| 27,8

Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-156CX

Paese d'origine: DE, German; Molla di estensione Z-156CX
