Molla di estensione Z-130E-15X Acciaio per molle Ø 1,8 x 24 x 178 mm / 270°

Prezzi a scalare - Molla di estensione Z-130E-15X

Quantità	Prezzo singolo [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Molla di estensione Acquistare

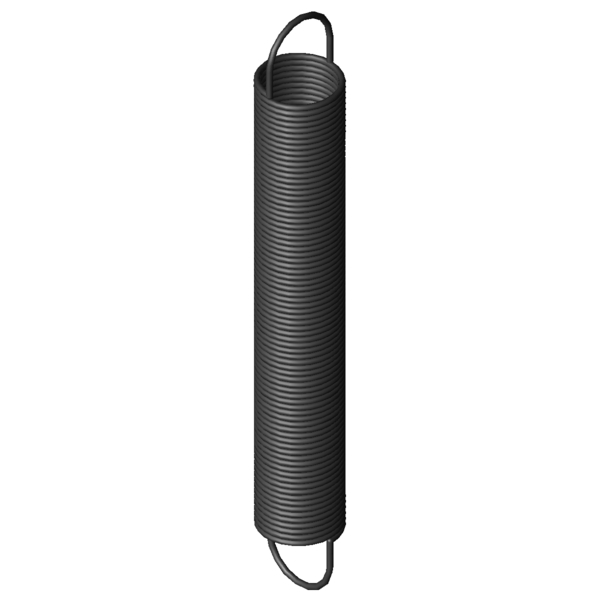

Immagine del prodotto Molla di estensione Z-130E-15X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-130E-15X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dh	27	mm	Diametro minore del cono
L0	178	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	143,55	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	824,95	mm	Lunghezza massima a carico statico
sn	646,95	mm	Escursione elastica massima a carico statico
Fn	84,2	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	17,23	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,124	N/mm	Costante della molla
F0	3,9	N	Forza di precompressione interna
Fntol	4,5	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	66	gradi	Tolleranza posizione occhiello
Gew	112,967	g	Peso dell’articolo
PG	ZH	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-130E-15X Acciaio per molle Ø 1,8 x 24 x 178 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-130E-15X Acciaio per molle Ø 1,8 x 24 x 178 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-130E-15X Acciaio per molle Ø 1,8 x 24 x 178 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-130E-15X Acciaio per molle Ø 1,8 x 24 x 178 mm / 270°

calcolo del percorso della forza Molla di estensione Z-130E-15X

Modulo di richiesta Molla di estensione Z-130E-15X Acciaio per molle Ø 1,8 x 24 x 178 mm / 270°

Modulo di richiesta Molla di estensione Z-130E-15X

Molle di estensione simili per Molla di estensione Z-130E-15X Acciaio per molle Ø 1,8 x 24 x 178 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130E-15X	EN 10270-1	1,8	24	178	84,2	824,95	646,95	0,124	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-130E-15X	1.4310	1,8	24	178	73,5	832,7	654,7	0,107	93,1 \| 100,0 \| 93,1 \| 86,3

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-118DX	21,6	172	0,095	EN 10270-1	67,4	838,73	666,73	86,0 \| 91,8 \| 88,5 \| 77,7
Z-130E-15X	24	178	0,124	EN 10270-1	84,2	824,95	646,95	100,0 \| 100,0 \| 100,0 \| 100,0
Z-130E-14X	24	143,5	0,164	EN 10270-1	84,2	634,36	490,86	85,8 \| 93,5 \| 87,9 \| 75,9
Z-130K-02X	20	170	0,225	EN 10270-1	100,9	587,57	417,57	73,6 \| 92,9 \| 74,0 \| 53,9
Z-136EX	22	186	0,262	EN 10270-1	123,3	622,72	436,72	68,8 \| 92,5 \| 67,9 \| 46,1
Z-136DX	22	170	0,292	EN 10270-1	123,3	561,82	391,82	66,1 \| 92,4 \| 64,4 \| 41,4
Z-136CX	22	154	0,33	EN 10270-1	123,3	500,88	346,88	62,3 \| 89,4 \| 61,0 \| 36,6
Z-147KX	24	166	0,386	EN 10270-1	148	524,62	358,62	59,8 \| 91,7 \| 56,2 \| 31,5
Z-153CX	27,5	193	0,412	EN 10270-1	184,9	608,13	415,13	56,0 \| 83,8 \| 54,9 \| 29,2
Z-153BX	27,5	173	0,474	EN 10270-1	184,9	534,35	361,35	53,9 \| 85,5 \| 50,7 \| 25,4
Z-156DX	22,5	205	0,713	EN 10270-1	223,8	494,03	289,03	47,4 \| 84,2 \| 41,1 \| 16,8
Z-156CX	22,5	185	0,806	EN 10270-1	223,8	440,88	255,88	46,9 \| 87,3 \| 38,6 \| 14,9
Z-156BX	22,5	165	0,925	EN 10270-1	223,8	387,73	222,73	45,0 \| 86,1 \| 36,0 \| 13,0
Z-162K-03X	25	199	0,974	EN 10270-1	277,6	461,73	262,73	43,7 \| 83,2 \| 35,5 \| 12,3
Z-156AX	22,5	148	1,064	EN 10270-1	223,8	341,72	193,72	42,7 \| 83,0 \| 33,8 \| 11,3
Z-162K-02X	25	171	1,174	EN 10270-1	277,6	389,01	218,01	42,6 \| 85,5 \| 32,0 \| 10,2
Z-162U-35X	24	217	1,443	EN 10270-1	348,5	439,51	222,51	39,4 \| 80,7 \| 29,3 \| 8,3

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202085; Molla di estensione Z-130E-15X

Paese d'origine: DE, German; Molla di estensione Z-130E-15X
