Molla di estensione Z-153BX Acciaio per molle Ø 2,5 x 27,5 x 173 mm / 270°

Prezzi a scalare - Molla di estensione Z-153BX

Quantità	Prezzo singolo [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	1,6000 EUR
37	1,2900 EUR
75	1,1600 EUR
125	1,1600 EUR
175	1,1600 EUR
250	1,1600 EUR
350	1,1600 EUR
450	1,1600 EUR

Molla di estensione Acquistare

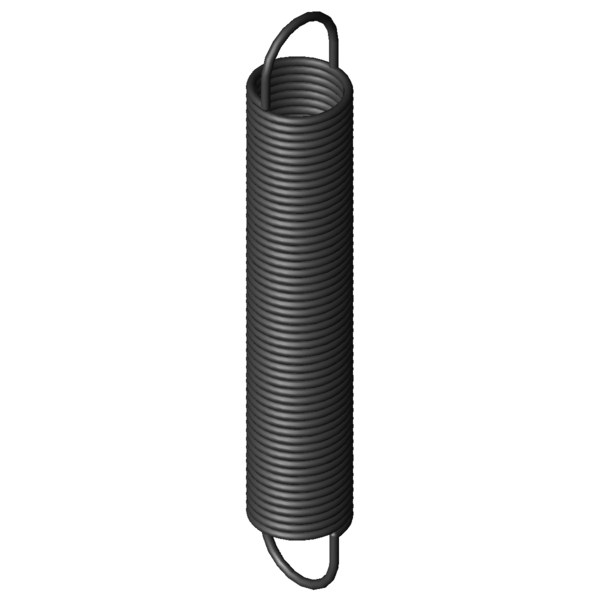

Immagine del prodotto Molla di estensione Z-153BX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-153BX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	27,5	mm	Diametro esterno delle spire
Dh	31,7	mm	Diametro minore del cono
L0	173	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	136,88	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	534,35	mm	Lunghezza massima a carico statico
sn	361,35	mm	Escursione elastica massima a carico statico
Fn	184,9	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	18,06	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,474	N/mm	Costante della molla
F0	13,71	N	Forza di precompressione interna
Fntol	8,91	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	47	gradi	Tolleranza posizione occhiello
Gew	169,19	g	Peso dell’articolo
PG	#ZO	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-153BX Acciaio per molle Ø 2,5 x 27,5 x 173 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-153BX Acciaio per molle Ø 2,5 x 27,5 x 173 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-153BX Acciaio per molle Ø 2,5 x 27,5 x 173 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-153BX Acciaio per molle Ø 2,5 x 27,5 x 173 mm / 270°

calcolo del percorso della forza Molla di estensione Z-153BX

Modulo di richiesta Molla di estensione Z-153BX Acciaio per molle Ø 2,5 x 27,5 x 173 mm / 270°

Modulo di richiesta Molla di estensione Z-153BX

Molle di estensione simili per Molla di estensione Z-153BX Acciaio per molle Ø 2,5 x 27,5 x 173 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-153BX	EN 10270-1	2,5	27,5	173	184,9	534,35	361,35	0,474	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-153BX	1.4310	2,5	27,5	173	153,7	523,84	350,84	0,407	91,9 \| 100,0 \| 90,1 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-118DX	21,6	172	0,095	EN 10270-1	67,4	838,73	666,73	48,6 \| 80,7 \| 45,3 \| 19,8
Z-130E-15X	24	178	0,124	EN 10270-1	84,2	824,95	646,95	53,9 \| 85,5 \| 50,7 \| 25,4
Z-147E-24X	30	177	0,187	EN 10270-1	118	784	607	64,0 \| 92,5 \| 61,7 \| 38,0
Z-133AX	27	146	0,194	EN 10270-1	101,2	632,1	486,1	64,2 \| 87,5 \| 64,5 \| 40,7
Z-136DX	22	170	0,292	EN 10270-1	123,3	561,82	391,82	75,7 \| 86,1 \| 79,5 \| 61,5
Z-153DX	27,5	213	0,365	EN 10270-1	184,9	681,91	468,91	86,4 \| 93,7 \| 88,5 \| 77,1
Z-147KX	24	166	0,386	EN 10270-1	148	524,62	358,62	86,9 \| 90,4 \| 89,6 \| 80,7
Z-153CX	27,5	193	0,412	EN 10270-1	184,9	608,13	415,13	92,4 \| 96,5 \| 93,5 \| 87,0
Z-153BX	27,5	173	0,474	EN 10270-1	184,9	534,35	361,35	100,0 \| 100,0 \| 100,0 \| 100,0
Z-153AX	27,5	156	0,545	EN 10270-1	184,9	470,29	314,29	92,4 \| 96,7 \| 93,5 \| 87,0
Z-153X	27,5	138	0,641	EN 10270-1	184,9	405,23	267,23	84,7 \| 93,3 \| 87,0 \| 74,0
Z-162U-23X	32	185	0,724	EN 10270-1	265,6	523,67	338,67	78,2 \| 87,6 \| 81,7 \| 65,2
Z-162JX	30	154	0,783	EN 10270-1	233,4	429,52	275,52	76,0 \| 90,0 \| 77,7 \| 60,4
Z-162U-22X	32	167	0,83	EN 10270-1	265,6	462,2	295,2	73,7 \| 88,6 \| 75,7 \| 56,9
Z-156BX	22,5	165	0,925	EN 10270-1	223,8	387,73	222,73	71,8 \| 92,4 \| 72,1 \| 50,9
Z-162K-02X	25	171	1,174	EN 10270-1	277,6	389,01	218,01	65,6 \| 93,0 \| 63,5 \| 40,2
Z-171BX	28,2	210	1,272	EN 10270-1	358,7	473,59	263,59	62,0 \| 86,0 \| 62,2 \| 37,6
Z-171AX	28,2	188	1,462	EN 10270-1	358,7	417,26	229,26	59,8 \| 89,2 \| 57,5 \| 32,7
Z-171X	28,2	166	1,72	EN 10270-1	358,7	360,93	194,93	57,0 \| 90,5 \| 52,7 \| 27,8
Z-162U-33X	24	172	1,906	EN 10270-1	348,5	340,46	168,46	54,9 \| 90,0 \| 49,8 \| 24,7
Z-177K-02X	32	179	1,979	EN 10270-1	441,6	384,33	205,33	52,4 \| 84,0 \| 49,3 \| 23,8
Z-162U-32X	24	154	2,187	EN 10270-1	348,5	300,84	146,84	51,6 \| 86,5 \| 46,8 \| 21,6
Z-174AX	23,2	180	2,856	EN 10270-1	430,1	319,96	139,96	47,9 \| 86,2 \| 40,9 \| 16,7
Z-196X	29	201	4,096	EN 10270-1	645,8	347,95	146,95	42,5 \| 81,1 \| 34,6 \| 11,6

Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202085; Molla di estensione Z-153BX
