Molla di estensione Z-153DX Acciaio per molle Ø 2,5 x 27,5 x 213 mm / 270°

Prezzi a scalare - Molla di estensione Z-153DX

Quantità	Prezzo singolo [EUR]
1	7,5200 EUR
2	4,7400 EUR
3	3,7800 EUR
7	3,2200 EUR
17	1,9500 EUR
37	1,5600 EUR
75	1,4700 EUR
125	1,4700 EUR
175	1,4700 EUR
250	1,4700 EUR
350	1,4700 EUR
450	1,4700 EUR

Molla di estensione Acquistare

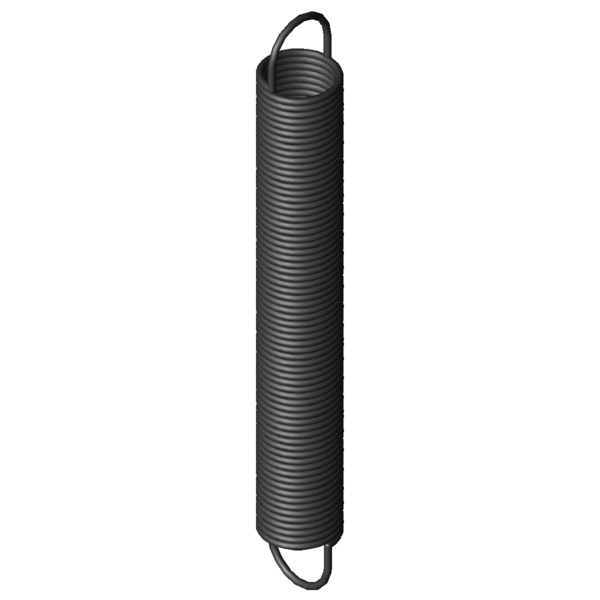

Immagine del prodotto Molla di estensione Z-153DX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-153DX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	27,5	mm	Diametro esterno delle spire
Dh	31,7	mm	Diametro minore del cono
L0	213	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	176,88	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	681,91	mm	Lunghezza massima a carico statico
sn	468,91	mm	Escursione elastica massima a carico statico
Fn	184,9	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	18,06	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,365	N/mm	Costante della molla
F0	13,71	N	Forza di precompressione interna
Fntol	8,74	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	54	gradi	Tolleranza posizione occhiello
Gew	217,97	g	Peso dell’articolo
PG	#ZQ	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-153DX Acciaio per molle Ø 2,5 x 27,5 x 213 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-153DX Acciaio per molle Ø 2,5 x 27,5 x 213 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-153DX Acciaio per molle Ø 2,5 x 27,5 x 213 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-153DX Acciaio per molle Ø 2,5 x 27,5 x 213 mm / 270°

calcolo del percorso della forza Molla di estensione Z-153DX

Modulo di richiesta Molla di estensione Z-153DX Acciaio per molle Ø 2,5 x 27,5 x 213 mm / 270°

Modulo di richiesta Molla di estensione Z-153DX

Molle di estensione simili per Molla di estensione Z-153DX Acciaio per molle Ø 2,5 x 27,5 x 213 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-153DX	EN 10270-1	2,5	27,5	213	184,9	681,91	468,91	0,365	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-153DX	1.4310	2,5	27,5	213	153,7	668,28	455,28	0,314	91,9 \| 100,0 \| 90,1 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-153EX	27,5	234	0,328	EN 10270-1	184,9	756,69	522,69	93,9 \| 97,0 \| 94,9 \| 89,7
Z-153DX	27,5	213	0,365	EN 10270-1	184,9	681,91	468,91	100,0 \| 100,0 \| 100,0 \| 100,0
Z-153CX	27,5	193	0,412	EN 10270-1	184,9	608,13	415,13	93,2 \| 96,9 \| 94,3 \| 88,5
Z-153BX	27,5	173	0,474	EN 10270-1	184,9	534,35	361,35	86,4 \| 93,7 \| 88,5 \| 77,1
Z-162KX	30	210	0,521	EN 10270-1	233,4	624,14	414,14	82,3 \| 93,2 \| 83,8 \| 70,0
Z-162U-25X	32	230	0,548	EN 10270-1	265,6	677,33	447,33	78,7 \| 87,3 \| 82,5 \| 66,4
Z-162U-24X	32	206	0,629	EN 10270-1	265,6	595,38	389,38	74,3 \| 88,7 \| 76,3 \| 57,8
Z-156EX	22,5	225	0,64	EN 10270-1	223,8	547,18	322,18	74,9 \| 92,2 \| 75,7 \| 56,8
Z-156DX	22,5	205	0,713	EN 10270-1	223,8	494,03	289,03	71,9 \| 92,7 \| 72,1 \| 50,9
Z-162K-04X	25	227	0,832	EN 10270-1	277,6	534,45	307,45	67,0 \| 91,3 \| 66,1 \| 43,7
Z-162K-03X	25	199	0,974	EN 10270-1	277,6	461,73	262,73	63,3 \| 91,2 \| 61,3 \| 37,3
Z-171CX	28,2	236	1,107	EN 10270-1	358,7	538,82	302,82	60,0 \| 88,6 \| 58,1 \| 33,3
Z-171BX	28,2	210	1,272	EN 10270-1	358,7	473,59	263,59	58,1 \| 91,4 \| 53,9 \| 29,0
Z-162U-35X	24	217	1,443	EN 10270-1	348,5	439,51	222,51	55,0 \| 89,6 \| 50,3 \| 25,2
Z-171AX	28,2	188	1,462	EN 10270-1	358,7	417,26	229,26	54,5 \| 88,0 \| 50,2 \| 25,2
Z-162U-34X	24	193	1,658	EN 10270-1	348,5	386,68	193,68	52,1 \| 87,1 \| 47,2 \| 21,9
Z-177K-03X	32	205	1,669	EN 10270-1	441,6	448,4	243,4	50,8 \| 83,9 \| 46,9 \| 21,7

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202085; Molla di estensione Z-153DX

Paese d'origine: DE, German; Molla di estensione Z-153DX
