Molla di estensione Z-115FX Acciaio per molle Ø 1,3 x 11,3 x 134 mm / 270°

Prezzi a scalare - Molla di estensione Z-115FX

Quantità	Prezzo singolo [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Molla di estensione Acquistare

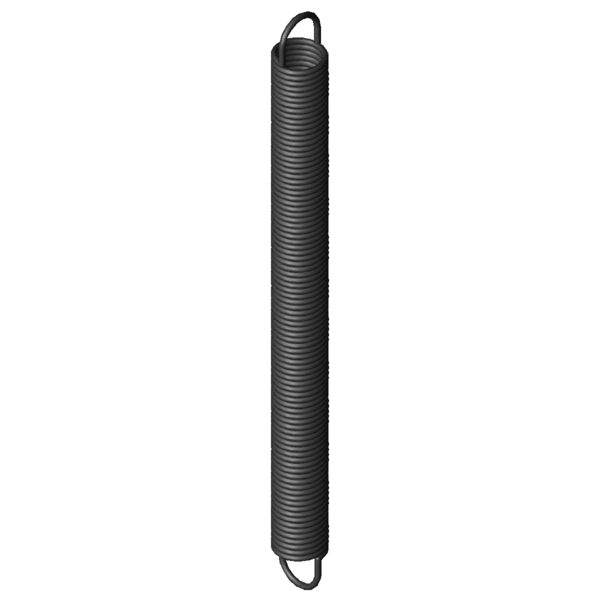

Immagine del prodotto Molla di estensione Z-115FX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-115FX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1	-	N	Forza della molla precaricata
L1	-	mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1	-	mm	Sezione della molla precaricata
F2	-	N	Forza della molla caricata
L2	-	mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2	-	mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,3	mm	Diametro del filo
D	-	mm	Diametro medio delle spire
De	11,3	mm	Diametro esterno delle spire
Dh	13,5	mm	Diametro minore del cono
L0	134	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	119,28	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	336,16	mm	Lunghezza massima a carico statico
sn	202,16	mm	Escursione elastica massima a carico statico
Fn	70,59	N	Allungamento sotto carico massimo statico
n	-	Stück	Anzahl der federnden Windungen
nt	-	pezzo	Numero delle spire
Lh	7,36	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,321	N/mm	Costante della molla
F0	5,771	N	Forza di precompressione interna
Fntol	3,64	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,25	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	55	gradi	Tolleranza posizione occhiello
Gew	30,5	g	Peso dell’articolo
PG	ZG	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-115FX Acciaio per molle Ø 1,3 x 11,3 x 134 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-115FX Acciaio per molle Ø 1,3 x 11,3 x 134 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-115FX Acciaio per molle Ø 1,3 x 11,3 x 134 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-115FX Acciaio per molle Ø 1,3 x 11,3 x 134 mm / 270°

calcolo del percorso della forza Molla di estensione Z-115FX

Modulo di richiesta Molla di estensione Z-115FX Acciaio per molle Ø 1,3 x 11,3 x 134 mm / 270°

Modulo di richiesta Molla di estensione Z-115FX

Molle di estensione simili per Molla di estensione Z-115FX Acciaio per molle Ø 1,3 x 11,3 x 134 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115FX	EN 10270-1	1,3	11,3	134	70,59	336,16	202,16	0,321	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115FX	1.4310	1,3	11,3	134	59,25	332,4	198,4	0,275	92,2 \| 100,0 \| 91,0 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-106JX	12,7	146	0,161	EN 10270-1	56,71	468,76	322,76	71,4 \| 92,3 \| 71,5 \| 50,3
Z-106EX	13,7	118,7	0,162	EN 10270-1	52,74	421,04	302,34	69,9 \| 89,1 \| 70,8 \| 50,0
Z-106HX	12,7	121	0,2	EN 10270-1	56,71	380,93	259,93	77,8 \| 91,8 \| 79,1 \| 62,5
Z-115FX	11,3	134	0,321	EN 10270-1	70,59	336,16	202,16	100,0 \| 100,0 \| 100,0 \| 100,0
Z-109EX	11,2	112	0,329	EN 10270-1	63,88	291,02	179,02	93,4 \| 93,0 \| 89,5 \| 97,9
Z-109DX	11,2	102	0,367	EN 10270-1	63,88	262,36	160,36	87,7 \| 90,5 \| 84,9 \| 87,7
Z-109CX	11,2	92,7	0,409	EN 10270-1	63,88	236,68	143,98	82,6 \| 88,1 \| 80,9 \| 78,7
Z-124EX	14,1	143	0,445	EN 10270-1	101,3	352,93	209,93	80,1 \| 85,0 \| 83,0 \| 72,4
Z-124DX	14,1	131	0,49	EN 10270-1	101,3	321,65	190,65	78,0 \| 86,4 \| 82,0 \| 65,7
Z-115V-37X	12	120,5	0,639	EN 10270-1	98,5	263,34	142,84	70,7 \| 90,3 \| 71,2 \| 50,6
Z-124JX	12,7	139	0,644	EN 10270-1	111,8	299,58	160,58	70,1 \| 88,9 \| 71,3 \| 50,2
Z-115V-36X	12	108,5	0,721	EN 10270-1	98,5	235,1	126,6	66,4 \| 87,3 \| 67,1 \| 44,9
Z-124HX	12,7	115	0,804	EN 10270-1	111,8	243,78	128,78	63,0 \| 85,3 \| 63,4 \| 40,2
Z-127EX	11,6	143	0,837	EN 10270-1	121,5	276,41	133,41	63,7 \| 90,8 \| 62,0 \| 38,3
Z-127DX	11,6	130	0,931	EN 10270-1	121,5	250,03	120,03	61,7 \| 91,9 \| 58,7 \| 34,5
Z-127CX	11,6	117	1,047	EN 10270-1	121,5	223,65	106,65	58,2 \| 88,7 \| 55,4 \| 30,7
Z-127BX	11,6	104	1,198	EN 10270-1	121,5	197,26	93,26	54,8 \| 85,4 \| 52,1 \| 26,8
Z-127AX	11,6	93,6	1,37	EN 10270-1	121,5	175,15	81,55	51,8 \| 82,8 \| 49,2 \| 23,4
Z-130EX	9,6	136	1,677	EN 10270-1	144,1	214,86	78,86	50,5 \| 88,2 \| 44,0 \| 19,1

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202085; Molla di estensione Z-115FX

Paese d'origine: DE, German; Molla di estensione Z-115FX

Immagine del prodotto - Molle a trazione Z-115FX

QR-Code: Molla di estensione Z-115FX

QR-Code - Molle a trazione - Z-115FX | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-115fx.html
