Molla di estensione Z-124X Acciaio per molle Ø 1,6 x 14,1 x 83 mm / 270°

Prezzi a scalare - Molla di estensione Z-124X

Quantità Prezzo singolo [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Molla di estensione Acquistare

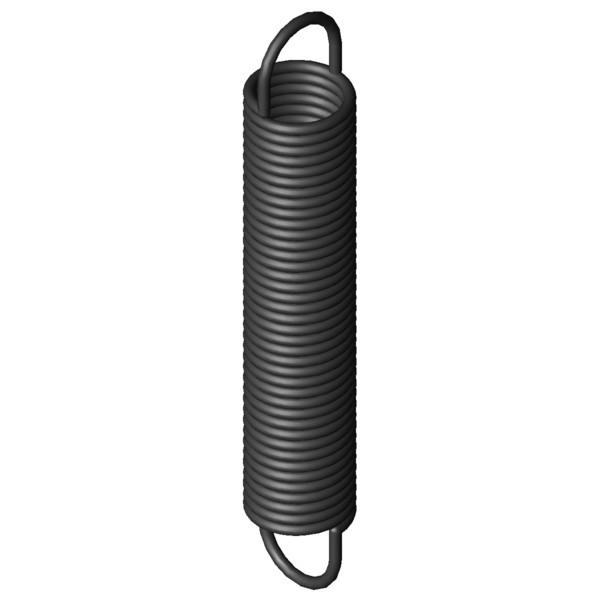

Immagine del prodotto Molla di estensione Z-124X
Immagine del prodotto Molla di estensione Z-124X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-124X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,6 mm Diametro del filo
D mm Diametro medio delle spire
De 14,1 mm Diametro esterno delle spire
Dh 16,8 mm Diametro minore del cono
L0 83 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 65,2 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 191,62 mm Lunghezza massima a carico statico
sn 108,62 mm Escursione elastica massima a carico statico
Fn 101,3 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 8,9 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,86 N/mm Costante della molla
F0 7,881 N Forza di precompressione interna
Fntol 5,54 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,5 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,3 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 36 gradi Tolleranza posizione occhiello
Gew 25,92 g Peso dell’articolo
PG ZF - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-124X Acciaio per molle Ø 1,6 x 14,1 x 83 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-124X Acciaio per molle Ø 1,6 x 14,1 x 83 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-124X Acciaio per molle Ø 1,6 x 14,1 x 83 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-124X Acciaio per molle Ø 1,6 x 14,1 x 83 mm / 270°

calcolo del percorso della forza Molla di estensione Z-124X

Modulo di richiesta Molla di estensione Z-124X Acciaio per molle Ø 1,6 x 14,1 x 83 mm / 270°

Modulo di richiesta Molla di estensione Z-124X

Molle di estensione simili per Molla di estensione Z-124X Acciaio per molle Ø 1,6 x 14,1 x 83 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-124X EN 10270-1 1,6 14,1 83 101,3 191,62 108,62 0,86 100,0 | 100,0 | 100,0 | 100,0
RZ-124X 1.4310 1,6 14,1 83 85,63 190,41 107,41 0,739 92,4 | 100,0 | 91,7 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-100KX 12 82,8 0,193 EN 10270-1 41,95 284,66 201,86 51,5 | 84,5 | 47,6 | 22,3
Z-106CX 13,7 98,7 0,202 EN 10270-1 52,74 340,39 241,69 52,8 | 86,5 | 48,5 | 23,4
Z-106BX 13,7 88,7 0,231 EN 10270-1 52,74 300,06 211,36 56,0 | 89,6 | 51,7 | 26,8
Z-106AX 13,7 80 0,264 EN 10270-1 52,74 264,82 184,82 58,9 | 90,6 | 55,4 | 30,6
Z-106X 13,7 65,2 0,351 EN 10270-1 52,74 204,52 139,32 63,4 | 84,6 | 65,0 | 40,6
Z-106FX 12,7 71,3 0,388 EN 10270-1 56,71 205,59 134,29 66,1 | 84,7 | 68,4 | 45,3
Z-115KX 15 76,9 0,391 EN 10270-1 66,08 231,83 154,93 68,3 | 91,4 | 67,7 | 45,7
Z-115V-24X 15 91 0,448 EN 10270-1 79,83 254,68 163,68 72,6 | 93,0 | 72,6 | 52,3
Z-109BX 11,2 82,7 0,47 EN 10270-1 63,88 207,99 125,29 71,8 | 85,7 | 74,9 | 54,7
Z-115V-23X 15 82 0,514 EN 10270-1 79,83 224,67 142,67 77,7 | 95,5 | 77,5 | 60,0
Z-121JX 15,5 86,5 0,61 EN 10270-1 92,71 226,46 139,96 83,7 | 95,6 | 84,6 | 71,0
Z-115V-22X 15 71,5 0,621 EN 10270-1 79,83 189,66 118,16 83,0 | 91,3 | 85,4 | 72,4
Z-124AX 14,1 94,2 0,731 EN 10270-1 101,3 221,99 127,79 91,2 | 96,0 | 92,5 | 85,0
Z-121HX 15,5 75,5 0,737 EN 10270-1 92,71 191,34 115,84 90,8 | 94,0 | 92,6 | 85,8
Z-124X 14,1 83 0,86 EN 10270-1 101,3 191,62 108,62 100,0 | 100,0 | 100,0 | 100,0
Z-115V-34X 12 86 0,953 EN 10270-1 98,5 181,78 95,78 91,7 | 91,8 | 92,7 | 90,7
Z-124GX 12,7 92 1,044 EN 10270-1 111,8 191,1 99,1 89,0 | 93,4 | 90,9 | 82,7
Z-130K-03X 16 84,6 1,075 EN 10270-1 124,8 191,54 106,94 87,1 | 91,7 | 89,8 | 79,9
Z-115V-33X 12 77 1,093 EN 10270-1 98,5 160,51 83,51 85,6 | 90,5 | 87,1 | 79,1
Z-127X 11,6 79 1,68 EN 10270-1 121,5 145,5 66,5 71,9 | 92,5 | 72,3 | 51,0
Z-141GX 16 87 1,814 EN 10270-1 166,7 170,92 83,92 67,9 | 87,8 | 69,0 | 46,9
Z-144X 14,5 98,8 2,1 EN 10270-1 182,5 177,81 79,01 63,9 | 87,1 | 64,1 | 40,4
Z-130OX 12 87,2 2,535 EN 10270-1 162,8 146 58,8 60,5 | 89,7 | 58,2 | 33,7
Z-147NX 15 74,2 4,598 EN 10270-1 229,9 119,69 45,49 48,9 | 85,4 | 43,0 | 18,5
Z-161X 15 81 8,232 EN 10270-1 324,5 116,86 35,86 42,5 | 85,2 | 32,1 | 10,3
Z-162SX 14 86,2 18,008 EN 10270-1 466,9 109,57 23,37 36,8 | 84,2 | 21,6 | 4,7
Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-124X

Paese d'origine: DE, German; Molla di estensione Z-124X

Immagine del prodotto - Molle a trazione Z-124X

Immagine del prodotto - Molle a trazione Z-124X

QR-Code: Molla di estensione Z-124X

QR-Code - Molle a trazione - Z-124X | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-124x.html
