Molla di estensione Z-141GX Acciaio per molle Ø 2 x 16 x 87 mm / 270°

Prezzi a scalare - Molla di estensione Z-141GX

Quantità Prezzo singolo [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,5300 EUR
175 0,5300 EUR
250 0,5300 EUR
350 0,5300 EUR
450 0,5300 EUR

Molla di estensione Acquistare

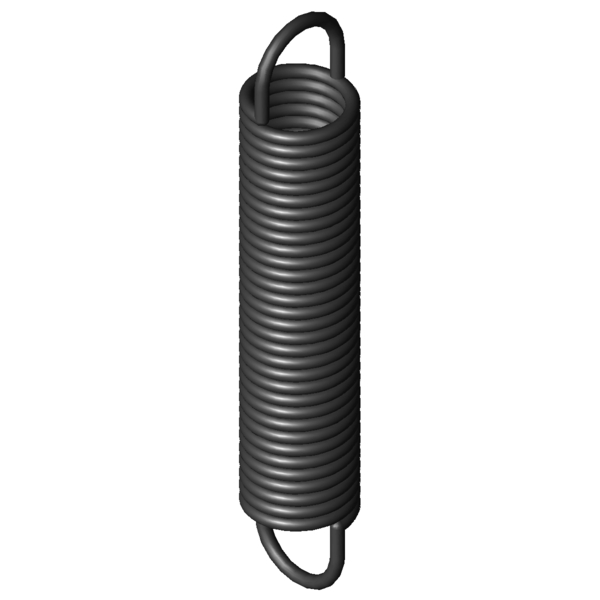

Immagine del prodotto Molla di estensione Z-141GX
Immagine del prodotto Molla di estensione Z-141GX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-141GX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2 mm Diametro del filo
D mm Diametro medio delle spire
De 16 mm Diametro esterno delle spire
Dh 19,3 mm Diametro minore del cono
L0 87 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 67,5 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 170,92 mm Lunghezza massima a carico statico
sn 83,92 mm Escursione elastica massima a carico statico
Fn 166,7 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 9,75 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,814 N/mm Costante della molla
F0 14,5 N Forza di precompressione interna
Fntol 9,81 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,5 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,3 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 32 gradi Tolleranza posizione occhiello
Gew 37,78 g Peso dell’articolo
PG #ZG - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-141GX Acciaio per molle Ø 2 x 16 x 87 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-141GX Acciaio per molle Ø 2 x 16 x 87 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-141GX Acciaio per molle Ø 2 x 16 x 87 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-141GX Acciaio per molle Ø 2 x 16 x 87 mm / 270°

calcolo del percorso della forza Molla di estensione Z-141GX

Modulo di richiesta Molla di estensione Z-141GX Acciaio per molle Ø 2 x 16 x 87 mm / 270°

Modulo di richiesta Molla di estensione Z-141GX

Molle di estensione simili per Molla di estensione Z-141GX Acciaio per molle Ø 2 x 16 x 87 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-141GX EN 10270-1 2 16 87 166,7 170,92 83,92 1,814 100,0 | 100,0 | 100,0 | 100,0
RZ-141GX 1.4310 2 16 87 139,7 169,27 82,27 1,558 92,1 | 100,0 | 90,9 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115KX 15 76,9 0,391 EN 10270-1 66,08 231,83 154,93 50,8 | 84,0 | 46,9 | 21,5
Z-121X 17,6 88,6 0,41 EN 10270-1 82,12 273,72 185,12 53,1 | 89,7 | 47,3 | 22,3
Z-115V-24X 15 91 0,448 EN 10270-1 79,83 254,68 163,68 54,1 | 88,1 | 49,6 | 24,6
Z-115V-23X 15 82 0,514 EN 10270-1 79,83 224,67 142,67 56,4 | 87,7 | 53,4 | 28,2
Z-121KX 15,5 96 0,532 EN 10270-1 92,71 256,48 160,48 57,4 | 89,2 | 54,0 | 29,1
Z-121JX 15,5 86,5 0,61 EN 10270-1 92,71 226,46 139,96 61,1 | 92,1 | 57,8 | 33,3
Z-115V-22X 15 71,5 0,621 EN 10270-1 79,83 189,66 118,16 59,0 | 83,6 | 59,5 | 34,0
Z-124AX 14,1 94,2 0,731 EN 10270-1 101,3 221,99 127,79 63,3 | 86,8 | 63,2 | 39,9
Z-121HX 15,5 75,5 0,737 EN 10270-1 92,71 191,34 115,84 64,1 | 87,9 | 64,0 | 40,3
Z-130K-04X 16 109 0,766 EN 10270-1 124,8 259,02 150,02 65,7 | 89,9 | 65,4 | 41,9
Z-124X 14,1 83 0,86 EN 10270-1 101,3 191,62 108,62 67,9 | 87,8 | 69,0 | 46,9
Z-137AX 18,6 95 1,025 EN 10270-1 144,7 225,6 130,6 74,6 | 92,5 | 75,5 | 55,8
Z-130K-03X 16 84,6 1,075 EN 10270-1 124,8 191,54 106,94 77,1 | 95,7 | 76,7 | 58,7
Z-140AX 18 87,4 1,253 EN 10270-1 149,2 197,09 109,69 82,5 | 96,1 | 83,0 | 68,5
Z-141GX 16 87 1,814 EN 10270-1 166,7 170,92 83,92 100,0 | 100,0 | 100,0 | 100,0
Z-144X 14,5 98,8 2,1 EN 10270-1 182,5 177,81 79,01 90,5 | 92,9 | 92,7 | 86,0
Z-130OX 12 87,2 2,535 EN 10270-1 162,8 146 58,8 81,3 | 88,3 | 83,9 | 71,7
Z-158X 18,5 86,6 3,925 EN 10270-1 268,6 149,28 62,68 67,8 | 88,7 | 68,4 | 46,4
Z-147NX 15 74,2 4,598 EN 10270-1 229,9 119,69 45,49 64,2 | 90,0 | 63,4 | 39,3
Z-161X 15 81 8,232 EN 10270-1 324,5 116,86 35,86 52,7 | 89,0 | 47,1 | 22,0
Z-162U-39X 18 86 11,78 EN 10270-1 452,6 120,7 34,7 46,4 | 84,8 | 39,1 | 15,2
Z-162SX 14 86,2 18,008 EN 10270-1 466,9 109,57 23,37 42,6 | 86,0 | 31,8 | 9,9
Z-177RX 18 78,5 36,384 EN 10270-1 739,6 96,85 18,35 35,1 | 78,2 | 22,2 | 4,9
Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202085; Molla di estensione Z-141GX

Paese d'origine: DE, German; Molla di estensione Z-141GX
