Molla di estensione Z-140AX Acciaio per molle Ø 2 x 18 x 87,4 mm / 270°

Prezzi a scalare - Molla di estensione Z-140AX

Quantità Prezzo singolo [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Molla di estensione Acquistare

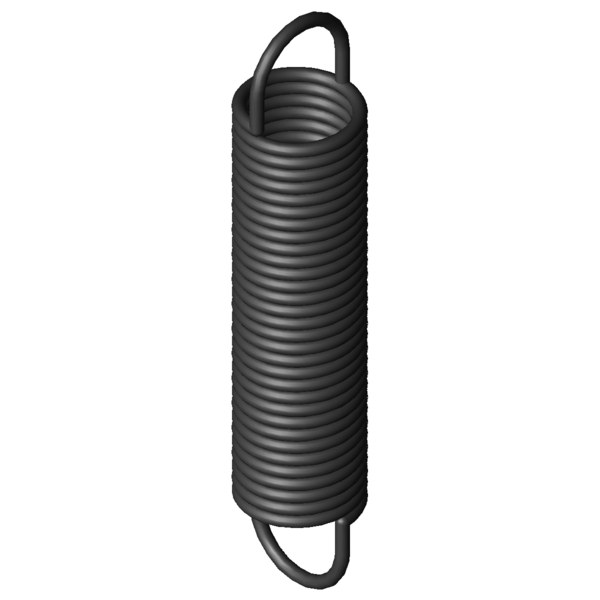

Immagine del prodotto Molla di estensione Z-140AX
Immagine del prodotto Molla di estensione Z-140AX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-140AX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2 mm Diametro del filo
D mm Diametro medio delle spire
De 18 mm Diametro esterno delle spire
Dh 21,3 mm Diametro minore del cono
L0 87,4 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 65,5 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 197,09 mm Lunghezza massima a carico statico
sn 109,69 mm Escursione elastica massima a carico statico
Fn 149,2 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 10,95 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,253 N/mm Costante della molla
F0 11,81 N Forza di precompressione interna
Fntol 8,18 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,5 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,3 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 33 gradi Tolleranza posizione occhiello
Gew 41,91 g Peso dell’articolo
PG ZG - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-140AX Acciaio per molle Ø 2 x 18 x 87,4 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-140AX Acciaio per molle Ø 2 x 18 x 87,4 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-140AX Acciaio per molle Ø 2 x 18 x 87,4 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-140AX Acciaio per molle Ø 2 x 18 x 87,4 mm / 270°

calcolo del percorso della forza Molla di estensione Z-140AX

Modulo di richiesta Molla di estensione Z-140AX Acciaio per molle Ø 2 x 18 x 87,4 mm / 270°

Modulo di richiesta Molla di estensione Z-140AX

Molle di estensione simili per Molla di estensione Z-140AX Acciaio per molle Ø 2 x 18 x 87,4 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-140AX EN 10270-1 2 18 87,4 149,2 197,09 109,69 1,253 100,0 | 100,0 | 100,0 | 100,0
RZ-140AX 1.4310 2 18 87,4 125,1 195,19 107,79 1,077 92,1 | 100,0 | 91,1 | 85,3
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-103X 17,2 70,8 0,167 EN 10270-1 42,35 308,07 237,27 43,4 | 79,7 | 37,3 | 13,1
Z-115V-14X 20 99 0,174 EN 10270-1 60,54 423,55 324,55 45,1 | 84,4 | 37,2 | 13,7
Z-115V-13X 20 90 0,2 EN 10270-1 60,54 372,9 282,9 47,6 | 87,4 | 39,7 | 15,7
Z-115V-12X 20 79 0,241 EN 10270-1 60,54 313,3 234,3 49,3 | 85,1 | 43,7 | 19,0
Z-117AX 21,6 85 0,247 EN 10270-1 67,4 341,44 256,44 50,1 | 86,9 | 44,0 | 19,3
Z-121AX 17,6 99,8 0,349 EN 10270-1 82,12 317,27 217,47 56,3 | 88,5 | 52,7 | 27,8
Z-121X 17,6 88,6 0,41 EN 10270-1 82,12 273,72 185,12 60,6 | 92,1 | 57,1 | 32,6
Z-115V-24X 15 91 0,448 EN 10270-1 79,83 254,68 163,68 60,3 | 84,8 | 60,3 | 35,9
Z-115V-23X 15 82 0,514 EN 10270-1 79,83 224,67 142,67 63,5 | 84,1 | 65,2 | 41,1
Z-121KX 15,5 96 0,532 EN 10270-1 92,71 256,48 160,48 64,5 | 85,7 | 65,2 | 42,5
Z-121JX 15,5 86,5 0,61 EN 10270-1 92,71 226,46 139,96 69,1 | 88,4 | 70,3 | 48,7
Z-141X 18 104 1,001 EN 10270-1 149,2 241,32 137,32 88,2 | 94,7 | 89,9 | 79,9
Z-137AX 18,6 95 1,025 EN 10270-1 144,7 225,6 130,6 89,4 | 96,3 | 90,5 | 81,5
Z-130K-03X 16 84,6 1,075 EN 10270-1 124,8 191,54 106,94 89,4 | 91,9 | 90,6 | 85,8
Z-140AX 18 87,4 1,253 EN 10270-1 149,2 197,09 109,69 100,0 | 100,0 | 100,0 | 100,0
Z-147K-01X 20 90,9 1,472 EN 10270-1 176,1 200,57 109,67 89,8 | 92,4 | 92,4 | 84,7
Z-141GX 16 87 1,814 EN 10270-1 166,7 170,92 83,92 82,5 | 96,1 | 83,0 | 68,5
Z-147K-21X 20 75,5 1,964 EN 10270-1 176,1 158,5 83 77,8 | 89,1 | 80,2 | 64,1
Z-156HX 20 91 2,884 EN 10270-1 249,9 170,68 79,68 66,1 | 88,7 | 66,2 | 43,4
Z-156GX 20 86 3,126 EN 10270-1 249,9 159,49 73,49 64,3 | 89,5 | 63,4 | 40,0
Z-158X 18,5 86,6 3,925 EN 10270-1 268,6 149,28 62,68 60,1 | 92,1 | 56,3 | 31,7
Z-162NX 20 95,8 4,972 EN 10270-1 341,5 158,96 63,16 53,3 | 84,2 | 50,6 | 25,2
Z-161X 15 81 8,232 EN 10270-1 324,5 116,86 35,86 46,6 | 85,3 | 39,3 | 15,0
Z-162U-40X 18 105,5 8,811 EN 10270-1 452,6 151,9 46,4 44,9 | 83,2 | 37,6 | 13,9
Z-176X 19,2 103 10,537 EN 10270-1 510 147,09 44,09 42,3 | 80,4 | 34,7 | 11,8
Z-162U-39X 18 86 11,78 EN 10270-1 452,6 120,7 34,7 43,7 | 88,4 | 32,3 | 10,4
Z-162SX 14 86,2 18,008 EN 10270-1 466,9 109,57 23,37 38,7 | 82,6 | 26,6 | 6,8
Z-177RX 18 78,5 36,384 EN 10270-1 739,6 96,85 18,35 34,5 | 81,8 | 18,5 | 3,4
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202085; Molla di estensione Z-140AX

Paese d'origine: DE, German; Molla di estensione Z-140AX
