Molla di estensione Z-136AI Acciaio per molle Ø 2 x 22 x 124 mm / 180°

Prezzi a scalare - Molla di estensione Z-136AI

Quantità	Prezzo singolo [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Molla di estensione Acquistare

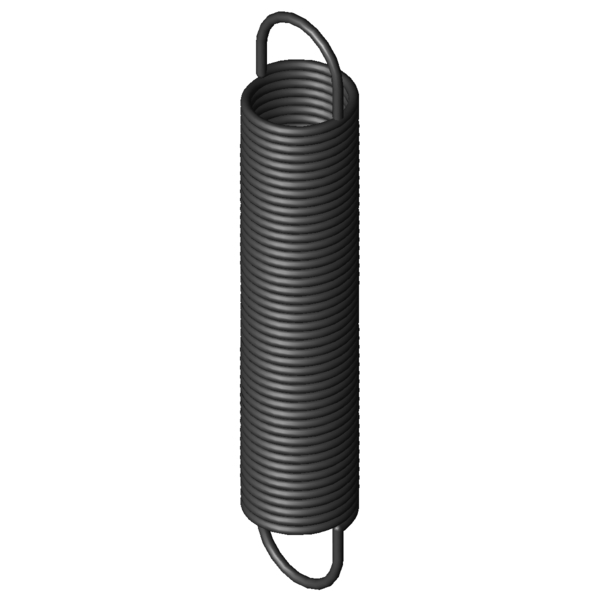

Immagine del prodotto Molla di estensione Z-136AI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-136AI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	22	mm	Diametro esterno delle spire
Dh	25,5	mm	Diametro minore del cono
L0	124	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	95	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	385,22	mm	Lunghezza massima a carico statico
sn	261,22	mm	Escursione elastica massima a carico statico
Fn	123,3	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	14,5	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,438	N/mm	Costante della molla
F0	8,881	N	Forza di precompressione interna
Fntol	6,15	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	44	gradi	Tolleranza posizione occhiello
Gew	75,24	g	Peso dell’articolo
PG	ZL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-136AI Acciaio per molle Ø 2 x 22 x 124 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-136AI Acciaio per molle Ø 2 x 22 x 124 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-136AI Acciaio per molle Ø 2 x 22 x 124 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-136AI Acciaio per molle Ø 2 x 22 x 124 mm / 180°

calcolo del percorso della forza Molla di estensione Z-136AI

Modulo di richiesta Molla di estensione Z-136AI Acciaio per molle Ø 2 x 22 x 124 mm / 180°

Modulo di richiesta Molla di estensione Z-136AI

Molle di estensione simili per Molla di estensione Z-136AI Acciaio per molle Ø 2 x 22 x 124 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-136AI	EN 10270-1	2	22	124	123,3	385,22	261,22	0,438	85,6 \| 93,5 \| 87,8 \| 75,6
RZ-136AI	1.4310	2	22	124	103,4	379,89	255,89	0,376	92,2 \| 100,0 \| 90,9 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115F-14I	20	114,5	0,102	EN 10270-1	49,5	576,26	461,76	51,8 \| 84,4 \| 48,4 \| 22,7
Z-115V-17I	20	133	0,117	EN 10270-1	60,54	615,49	482,49	54,9 \| 86,4 \| 51,6 \| 26,6
Z-115V-16I	20	121	0,132	EN 10270-1	60,54	547,95	426,95	57,7 \| 87,8 \| 55,1 \| 30,0
Z-115V-15I	20	109	0,152	EN 10270-1	60,54	480,42	371,42	59,6 \| 84,6 \| 59,7 \| 34,5
Z-118AI	21,6	117	0,156	EN 10270-1	67,4	523,5	406,5	61,8 \| 90,8 \| 59,5 \| 35,1
Z-130E-13I	24	107,5	0,247	EN 10270-1	84,2	432	324,5	72,9 \| 89,5 \| 74,4 \| 55,0
Z-121CI	17,6	123	0,269	EN 10270-1	82,12	404,7	281,7	75,9 \| 86,4 \| 79,7 \| 61,8
Z-130KI	20	136	0,298	EN 10270-1	100,9	451,2	315,2	80,3 \| 90,7 \| 82,4 \| 67,8
Z-136CI	22	154	0,331	EN 10270-1	123,3	499,48	345,48	85,6 \| 93,5 \| 87,8 \| 75,6
Z-136BI	22	138	0,381	EN 10270-1	123,3	438,54	300,54	92,3 \| 96,5 \| 93,5 \| 87,0
Z-136AI	22	124	0,438	EN 10270-1	123,3	385,22	261,22	85,6 \| 93,5 \| 87,8 \| 75,6
Z-136I	22	110	0,516	EN 10270-1	123,3	331,89	221,89	91,2 \| 96,2 \| 92,5 \| 84,9
Z-147JI	24	122	0,583	EN 10270-1	148	359,08	237,08	85,4 \| 93,7 \| 87,0 \| 75,6
Z-141BI	18	132	0,744	EN 10270-1	149,2	316,83	184,83	75,7 \| 91,9 \| 76,7 \| 58,5
Z-141AI	18	118	0,856	EN 10270-1	149,2	278,64	160,64	71,7 \| 92,3 \| 72,1 \| 50,8
Z-147K-03I	20	134	0,872	EN 10270-1	176,1	319	185	63,0 \| 89,6 \| 61,8 \| 37,5
Z-156AI	22,5	148	1,07	EN 10270-1	223,8	340,69	192,69	59,2 \| 91,3 \| 55,4 \| 30,7
Z-147K-02I	20	112	1,099	EN 10270-1	176,1	258,86	146,86	64,4 \| 90,7 \| 63,1 \| 39,4
Z-156I	22,5	130	1,259	EN 10270-1	223,8	293,68	163,68	54,9 \| 87,4 \| 51,2 \| 26,1
Z-156JI	20	123,5	1,929	EN 10270-1	249,9	242,57	119,07	53,4 \| 90,2 \| 47,5 \| 22,5
Z-159I	18,5	124	2,46	EN 10270-1	268,6	224,03	100,03	49,2 \| 88,0 \| 42,1 \| 17,6
Z-162U-31I	24	133	2,66	EN 10270-1	348,5	253,71	120,71	47,0 \| 83,9 \| 40,8 \| 16,3
Z-162OI	20	138	3,115	EN 10270-1	341,5	238,8	100,8	45,1 \| 84,1 \| 37,3 \| 13,9
Z-162U-30I	24	115	3,24	EN 10270-1	348,5	214,09	99,09	44,6 \| 83,7 \| 36,7 \| 13,4
Z-162N-01I	20	112	4,035	EN 10270-1	341,5	189,8	77,8	42,6 \| 84,2 \| 32,9 \| 10,8
Z-173I	23,2	110	5,485	EN 10270-1	430,1	183,35	73,35	39,5 \| 82,0 \| 28,4 \| 8,0

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-136AI

Paese d'origine: DE, German; Molla di estensione Z-136AI
