Molla di estensione Z-130E-13I Acciaio per molle Ø 1,8 x 24 x 107,5 mm / 180°

Prezzi a scalare - Molla di estensione Z-130E-13I

Quantità	Prezzo singolo [EUR]
1	6,1600 EUR
2	3,8800 EUR
3	2,3500 EUR
7	1,9600 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4700 EUR
125	0,4277 EUR
175	0,4107 EUR
250	0,4020 EUR
350	0,3892 EUR
450	0,3771 EUR

Molla di estensione Acquistare

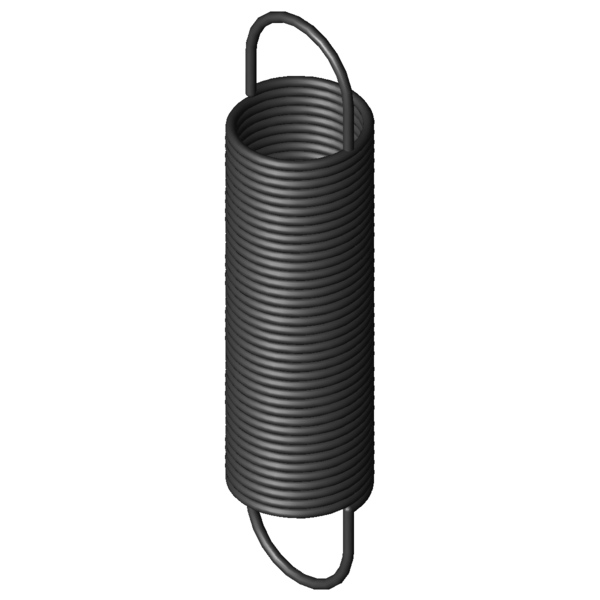

Immagine del prodotto Molla di estensione Z-130E-13I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-130E-13I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dh	27	mm	Diametro minore del cono
L0	107,5	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	72,9	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	432	mm	Lunghezza massima a carico statico
sn	324,5	mm	Escursione elastica massima a carico statico
Fn	84,2	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	17,3	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,247	N/mm	Costante della molla
F0	3,9	N	Forza di precompressione interna
Fntol	4,5	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	46	gradi	Tolleranza posizione occhiello
Gew	57,886	g	Peso dell’articolo
PG	ZF	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-130E-13I Acciaio per molle Ø 1,8 x 24 x 107,5 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-130E-13I Acciaio per molle Ø 1,8 x 24 x 107,5 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-130E-13I Acciaio per molle Ø 1,8 x 24 x 107,5 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-130E-13I Acciaio per molle Ø 1,8 x 24 x 107,5 mm / 180°

calcolo del percorso della forza Molla di estensione Z-130E-13I

Modulo di richiesta Molla di estensione Z-130E-13I Acciaio per molle Ø 1,8 x 24 x 107,5 mm / 180°

Modulo di richiesta Molla di estensione Z-130E-13I

Molle di estensione simili per Molla di estensione Z-130E-13I Acciaio per molle Ø 1,8 x 24 x 107,5 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130E-13I	EN 10270-1	1,8	24	107,5	84,2	432	324,5	0,247	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-130E-13I	1.4310	1,8	24	107,5	73,5	435,9	328,4	0,213	93,1 \| 100,0 \| 93,1 \| 86,3

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115F-14I	20	114,5	0,102	EN 10270-1	49,5	576,26	461,76	62,3 \| 89,5 \| 60,6 \| 36,8
Z-115V-15I	20	109	0,152	EN 10270-1	60,54	480,42	371,42	77,0 \| 88,4 \| 79,6 \| 62,8
Z-118AI	21,6	117	0,156	EN 10270-1	67,4	523,5	406,5	78,0 \| 90,3 \| 79,9 \| 63,9
Z-115V-14I	20	99	0,175	EN 10270-1	60,54	421,82	322,82	81,4 \| 86,3 \| 85,7 \| 72,3
Z-118I	21,6	95	0,211	EN 10270-1	67,4	395,13	300,13	87,3 \| 89,1 \| 86,3 \| 86,5
Z-130E-13I	24	107,5	0,247	EN 10270-1	84,2	432	324,5	100,0 \| 100,0 \| 100,0 \| 100,0
Z-133I	27	118	0,264	EN 10270-1	101,2	475,23	357,23	89,5 \| 90,0 \| 87,0 \| 91,6
Z-130E-12I	24	80,3	0,399	EN 10270-1	84,2	281,57	201,27	78,2 \| 91,6 \| 81,0 \| 62,0
Z-136AI	22	124	0,438	EN 10270-1	123,3	385,22	261,22	62,2 \| 89,4 \| 60,9 \| 36,5
Z-130JI	20	100	0,449	EN 10270-1	100,9	309,45	209,45	73,3 \| 92,1 \| 74,0 \| 53,9
Z-136I	22	110	0,516	EN 10270-1	123,3	331,89	221,89	69,4 \| 93,1 \| 68,3 \| 46,7
Z-147JI	24	122	0,583	EN 10270-1	148	359,08	237,08	56,4 \| 88,9 \| 52,7 \| 27,6
Z-147HI	24	88,6	0,94	EN 10270-1	148	235,65	147,05	55,0 \| 88,1 \| 51,1 \| 25,8
Z-152I	27,5	101	1,04	EN 10270-1	184,9	265,71	164,71	51,9 \| 84,4 \| 48,1 \| 23,1
Z-147K-02I	20	112	1,099	EN 10270-1	176,1	258,86	146,86	52,5 \| 83,9 \| 49,4 \| 24,3
Z-156I	22,5	130	1,259	EN 10270-1	223,8	293,68	163,68	44,5 \| 85,4 \| 35,6 \| 12,6
Z-155I	22,5	93	2,03	EN 10270-1	223,8	194,52	101,52	43,4 \| 84,1 \| 34,5 \| 11,8
Z-162K-21I	25	104	2,34	EN 10270-1	277,6	213,6	109,6	42,7 \| 85,7 \| 32,1 \| 10,2
Z-162U-31I	24	133	2,66	EN 10270-1	348,5	253,71	120,71	40,0 \| 80,3 \| 30,7 \| 9,0
Z-162U-30I	24	115	3,24	EN 10270-1	348,5	214,09	99,09	39,7 \| 84,5 \| 27,3 \| 7,4
Z-162N-01I	20	112	4,035	EN 10270-1	341,5	189,8	77,8	37,1 \| 81,2 \| 24,3 \| 5,9

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-130E-13I

Paese d'origine: DE, German; Molla di estensione Z-130E-13I

Immagine del prodotto - Molle a trazione Z-130E-13I

QR-Code: Molla di estensione Z-130E-13I

QR-Code - Molle a trazione - Z-130E-13I | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-130e-13i.html
