Molla di estensione Z-162K-21I Acciaio per molle Ø 2,8 x 25 x 104 mm / 180°

Prezzi a scalare - Molla di estensione Z-162K-21I

Quantità Prezzo singolo [EUR]
1 7,0400 EUR
2 4,4400 EUR
3 3,4600 EUR
7 2,9500 EUR
17 2,9500 EUR
37 2,9500 EUR
75 2,9500 EUR
125 2,9500 EUR
175 2,9500 EUR
250 2,9500 EUR
350 2,9500 EUR
450 2,9500 EUR

Molla di estensione Acquistare

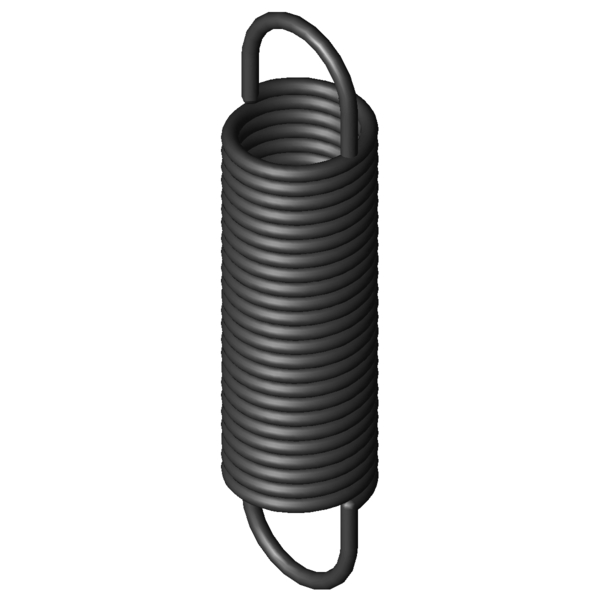

Immagine del prodotto Molla di estensione Z-162K-21I
Immagine del prodotto Molla di estensione Z-162K-21I
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162K-21I

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,8 mm Diametro del filo
D mm Diametro medio delle spire
De 25 mm Diametro esterno delle spire
Dh 29,6 mm Diametro minore del cono
L0 104 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 71,4 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 213,6 mm Lunghezza massima a carico statico
sn 109,6 mm Escursione elastica massima a carico statico
Fn 277,6 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 16,3 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 2,34 N/mm Costante della molla
F0 21,66 N Forza di precompressione interna
Fntol 14,6 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 28 gradi Tolleranza posizione occhiello
Gew 89,14 g Peso dell’articolo
PG ###ZN - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162K-21I Acciaio per molle Ø 2,8 x 25 x 104 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162K-21I Acciaio per molle Ø 2,8 x 25 x 104 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162K-21I Acciaio per molle Ø 2,8 x 25 x 104 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162K-21I Acciaio per molle Ø 2,8 x 25 x 104 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162K-21I

Modulo di richiesta Molla di estensione Z-162K-21I Acciaio per molle Ø 2,8 x 25 x 104 mm / 180°

Modulo di richiesta Molla di estensione Z-162K-21I

Molle di estensione simili per Molla di estensione Z-162K-21I Acciaio per molle Ø 2,8 x 25 x 104 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-162K-21I EN 10270-1 2,8 25 104 277,6 213,6 109,6 2,34 100,0 | 100,0 | 100,0 | 100,0
RZ-162K-21I 1.4310 2,8 25 104 229,9 209,96 105,96 2,006 91,8 | 100,0 | 89,7 | 85,7
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115V-14I 20 99 0,175 EN 10270-1 60,54 421,82 322,82 37,2 | 76,3 | 27,9 | 7,4
Z-118I 21,6 95 0,211 EN 10270-1 67,4 395,13 300,13 39,2 | 78,3 | 30,4 | 8,9
Z-130E-13I 24 107,5 0,247 EN 10270-1 84,2 432 324,5 42,7 | 85,7 | 32,1 | 10,2
Z-133I 27 118 0,264 EN 10270-1 101,2 475,23 357,23 42,9 | 84,1 | 33,6 | 11,2
Z-130E-12I 24 80,3 0,399 EN 10270-1 84,2 281,57 201,27 46,0 | 79,2 | 42,4 | 16,5
Z-130JI 20 100 0,449 EN 10270-1 100,9 309,45 209,45 47,8 | 80,1 | 44,3 | 19,0
Z-147E-22I 30 102 0,453 EN 10270-1 118 351 249 49,5 | 86,7 | 43,3 | 18,7
Z-136I 22 110 0,516 EN 10270-1 123,3 331,89 221,89 51,2 | 84,7 | 46,9 | 21,9
Z-147JI 24 122 0,583 EN 10270-1 148 359,08 237,08 53,7 | 86,6 | 49,8 | 24,6
Z-147HI 24 88,6 0,94 EN 10270-1 148 235,65 147,05 63,4 | 86,6 | 63,9 | 39,7
Z-152I 27,5 101 1,04 EN 10270-1 184,9 265,71 164,71 67,8 | 92,4 | 66,6 | 44,3
Z-147K-02I 20 112 1,099 EN 10270-1 176,1 258,86 146,86 66,7 | 83,8 | 69,0 | 47,3
Z-162HI 30 112 1,27 EN 10270-1 233,4 281,82 169,82 73,5 | 92,1 | 74,3 | 54,3
Z-155I 22,5 93 2,03 EN 10270-1 223,8 194,52 101,52 87,7 | 89,6 | 86,6 | 87,0
Z-162K-21I 25 104 2,34 EN 10270-1 277,6 213,6 109,6 100,0 | 100,0 | 100,0 | 100,0
Z-170I 28,2 118 2,79 EN 10270-1 358,7 238,15 120,15 85,7 | 88,1 | 84,3 | 84,8
Z-162U-30I 24 115 3,24 EN 10270-1 348,5 214,09 99,09 83,4 | 93,3 | 85,0 | 72,0
Z-162N-01I 20 112 4,035 EN 10270-1 341,5 189,8 77,8 74,9 | 91,0 | 76,1 | 57,7
Z-162U-29I 24 94 4,35 EN 10270-1 348,5 167,9 73,9 73,5 | 93,2 | 73,5 | 53,7
Z-173I 23,2 110 5,485 EN 10270-1 430,1 183,35 73,35 66,8 | 91,6 | 65,7 | 43,2
Z-177NI 25 122 7,126 EN 10270-1 555,1 194,75 72,75 59,7 | 87,7 | 58,2 | 33,2
Z-176I 19,2 103 10,645 EN 10270-1 510 146,64 43,64 52,2 | 87,8 | 47,1 | 21,7
Z-177MI 25 89,7 11,264 EN 10270-1 555,1 135,72 46,02 51,7 | 88,0 | 46,0 | 21,0
Z-194I 29 93,6 12,364 EN 10270-1 645,8 142,28 48,68 48,3 | 82,1 | 43,7 | 19,1
Z-202AI 24 113,5 15,9 EN 10270-1 765,7 157,3 43,8 46,2 | 85,9 | 38,1 | 14,5
Z-230JI 25 124 23,65 EN 10270-1 1008 162 38 40,9 | 82,0 | 31,1 | 9,5
Z-202I 24 85,6 24,148 EN 10270-1 765,7 114,47 28,87 41,2 | 82,8 | 31,3 | 9,5
Z-253HI 30 100 32,6 EN 10270-1 1134 131,4 31,4 37,4 | 78,5 | 26,6 | 7,0
Z-230HI 25 87 38,79 EN 10270-1 1008 110,2 23,2 37,4 | 82,0 | 24,4 | 5,8
Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202085; Molla di estensione Z-162K-21I

Paese d'origine: DE, German; Molla di estensione Z-162K-21I
