Molla di estensione Z-147E-22I Acciaio per molle Ø 2,2 x 30 x 102 mm / 180°

Prezzi a scalare - Molla di estensione Z-147E-22I

Quantità	Prezzo singolo [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7600 EUR
175	0,7600 EUR
250	0,7600 EUR
350	0,7600 EUR
450	0,7600 EUR

Molla di estensione Acquistare

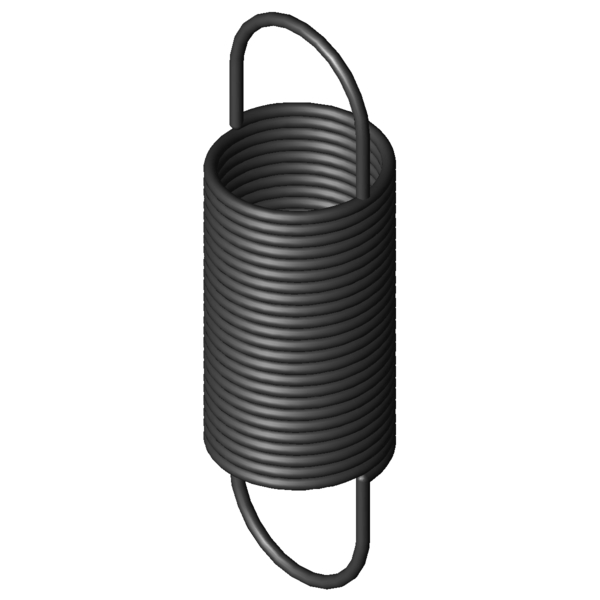

Immagine del prodotto Molla di estensione Z-147E-22I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-147E-22I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	30	mm	Diametro esterno delle spire
Dh	33,9	mm	Diametro minore del cono
L0	102	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	56,1	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	351	mm	Lunghezza massima a carico statico
sn	249	mm	Escursione elastica massima a carico statico
Fn	118	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	22,95	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,453	N/mm	Costante della molla
F0	5,1	N	Forza di precompressione interna
Fntol	6,5	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	36	gradi	Tolleranza posizione occhiello
Gew	68,91	g	Peso dell’articolo
PG	#ZK	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-147E-22I Acciaio per molle Ø 2,2 x 30 x 102 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-147E-22I Acciaio per molle Ø 2,2 x 30 x 102 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-147E-22I Acciaio per molle Ø 2,2 x 30 x 102 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-147E-22I Acciaio per molle Ø 2,2 x 30 x 102 mm / 180°

calcolo del percorso della forza Molla di estensione Z-147E-22I

Modulo di richiesta Molla di estensione Z-147E-22I Acciaio per molle Ø 2,2 x 30 x 102 mm / 180°

Modulo di richiesta Molla di estensione Z-147E-22I

Molle di estensione simili per Molla di estensione Z-147E-22I Acciaio per molle Ø 2,2 x 30 x 102 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147E-22I	EN 10270-1	2,2	30	102	118	351	249	0,453	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147E-22I	1.4310	2,2	30	102	104,3	360,9	258,9	0,389	92,4 \| 100,0 \| 92,3 \| 85,0

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130E-13I	24	107,5	0,247	EN 10270-1	84,2	432	324,5	71,5 \| 85,6 \| 74,0 \| 54,8
Z-133I	27	118	0,264	EN 10270-1	101,2	475,23	357,23	75,5 \| 89,1 \| 77,7 \| 59,8
Z-147E-23I	30	133	0,281	EN 10270-1	118	534,5	401,5	78,4 \| 92,2 \| 81,0 \| 62,0
Z-147E-22I	30	102	0,453	EN 10270-1	118	351	249	100,0 \| 100,0 \| 100,0 \| 100,0
Z-149I	34,5	112	0,496	EN 10270-1	148,5	391,79	279,79	87,4 \| 88,7 \| 84,2 \| 89,3
Z-147E-21I	30	82,3	0,717	EN 10270-1	118	239,8	157,5	79,5 \| 93,6 \| 81,6 \| 63,3
Z-162E-11I	38	100,5	0,93	EN 10270-1	180	286	185,5	68,1 \| 85,3 \| 70,0 \| 48,8
Z-152I	27,5	101	1,04	EN 10270-1	184,9	265,71	164,71	66,7 \| 92,9 \| 65,0 \| 42,2
Z-162HI	30	112	1,27	EN 10270-1	233,4	281,82	169,82	61,2 \| 89,9 \| 59,4 \| 34,5
Z-162U-19I	32	108	1,65	EN 10270-1	265,6	256,5	148,5	55,2 \| 87,2 \| 52,0 \| 26,5
Z-162GI	30	86,6	2,008	EN 10270-1	233,4	194,03	107,43	52,2 \| 87,8 \| 46,9 \| 21,8
Z-162K-21I	25	104	2,34	EN 10270-1	277,6	213,6	109,6	49,5 \| 86,7 \| 43,3 \| 18,7
Z-166AI	35,2	90,8	2,608	EN 10270-1	290,5	195,02	104,22	46,4 \| 81,0 \| 41,2 \| 17,0
Z-162U-18I	32	83,5	2,7	EN 10270-1	265,6	174	90,5	46,5 \| 83,0 \| 40,4 \| 16,1
Z-170I	28,2	118	2,79	EN 10270-1	358,7	238,15	120,15	46,5 \| 83,1 \| 40,6 \| 15,9
Z-166I	35,2	87,6	2,835	EN 10270-1	290,5	183,49	95,89	45,1 \| 80,0 \| 39,6 \| 15,6
Z-162FI	30	69,8	3,275	EN 10270-1	233,4	135,65	65,85	44,7 \| 82,3 \| 38,5 \| 13,4
Z-177K-11I	32	118	3,64	EN 10270-1	441,6	229,5	111,5	42,7 \| 80,4 \| 35,8 \| 12,0
Z-162U-29I	24	94	4,35	EN 10270-1	348,5	167,9	73,9	41,2 \| 81,8 \| 31,8 \| 10,0

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202085; Molla di estensione Z-147E-22I

Paese d'origine: DE, German; Molla di estensione Z-147E-22I
