Molla di estensione Z-162FI Acciaio per molle Ø 2,8 x 30 x 69,8 mm / 180°

Prezzi a scalare - Molla di estensione Z-162FI

Quantità Prezzo singolo [EUR]
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7600 EUR
175 0,7600 EUR
250 0,7600 EUR
350 0,7600 EUR
450 0,7600 EUR

Molla di estensione Acquistare

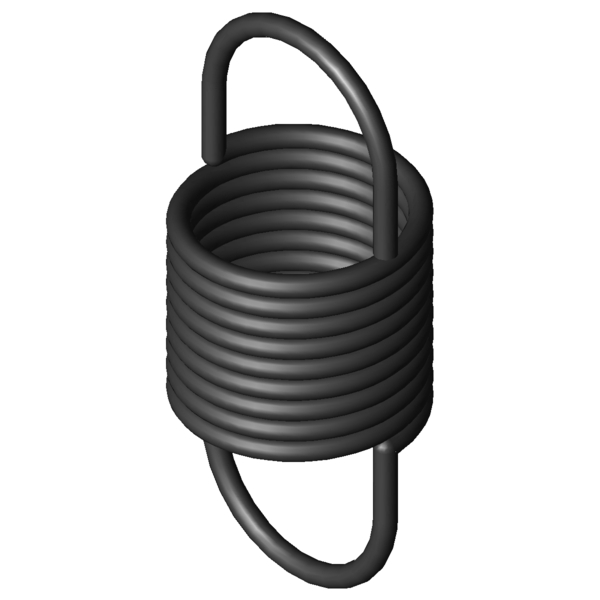

Immagine del prodotto Molla di estensione Z-162FI
Immagine del prodotto Molla di estensione Z-162FI
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162FI

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,8 mm Diametro del filo
D mm Diametro medio delle spire
De 30 mm Diametro esterno delle spire
Dh 34,7 mm Diametro minore del cono
L0 69,8 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 29,4 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 135,65 mm Lunghezza massima a carico statico
sn 65,85 mm Escursione elastica massima a carico statico
Fn 233,4 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 20,2 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 3,275 N/mm Costante della molla
F0 17,77 N Forza di precompressione interna
Fntol 15,86 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,5 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 20 gradi Tolleranza posizione occhiello
Gew 46,81 g Peso dell’articolo
PG #ZK - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162FI Acciaio per molle Ø 2,8 x 30 x 69,8 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162FI Acciaio per molle Ø 2,8 x 30 x 69,8 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162FI Acciaio per molle Ø 2,8 x 30 x 69,8 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162FI Acciaio per molle Ø 2,8 x 30 x 69,8 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162FI

Modulo di richiesta Molla di estensione Z-162FI Acciaio per molle Ø 2,8 x 30 x 69,8 mm / 180°

Modulo di richiesta Molla di estensione Z-162FI

Molle di estensione simili per Molla di estensione Z-162FI Acciaio per molle Ø 2,8 x 30 x 69,8 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-162FI EN 10270-1 2,8 30 69,8 233,4 135,65 65,85 3,275 78,0 | 93,1 | 78,8 | 62,1
RZ-162FI 1.4310 2,8 30 69,8 193,3 133,56 63,76 2,813 91,8 | 100,0 | 89,8 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-130E-11I 24 64,2 0,631 EN 10270-1 84,2 191,54 127,34 56,3 | 83,2 | 55,8 | 30,1
Z-147E-21I 30 82,3 0,717 EN 10270-1 118 239,8 157,5 60,4 | 88,6 | 58,6 | 34,0
Z-130HI 20 73 0,724 EN 10270-1 100,9 202,91 129,91 58,5 | 80,7 | 59,6 | 35,3
Z-131I 27 62,8 0,907 EN 10270-1 101,2 166,8 104 67,0 | 88,9 | 67,8 | 44,2
Z-135AI 22 72,8 0,994 EN 10270-1 123,3 187,96 115,16 68,1 | 85,8 | 69,8 | 48,7
Z-135I 22 70,8 1,045 EN 10270-1 123,3 180,34 109,54 69,8 | 86,6 | 71,7 | 51,2
Z-148I 34,5 79,7 1,056 EN 10270-1 148,5 211,03 131,33 58,9 | 87,9 | 56,9 | 31,9
Z-147E-20I 30 67 1,169 EN 10270-1 118 163,6 96,6 74,1 | 91,3 | 75,4 | 55,5
Z-147GI 24 68,8 1,486 EN 10270-1 148 161,83 93,03 82,7 | 90,7 | 85,2 | 72,3
Z-162GI 30 86,6 2,008 EN 10270-1 233,4 194,03 107,43 88,4 | 87,6 | 78,7 | 98,7
Z-151AI 27,5 71 2,037 EN 10270-1 184,9 155,03 84,03 100,0 | 100,0 | 100,0 | 100,0
Z-151I 27,5 68,5 2,215 EN 10270-1 184,9 145,81 77,31 95,6 | 98,8 | 96,0 | 92,0
Z-147FI 24 55,6 2,425 EN 10270-1 148 112,62 57,02 81,1 | 84,5 | 73,9 | 84,8
Z-162U-18I 32 83,5 2,7 EN 10270-1 265,6 174 90,5 80,3 | 84,8 | 81,2 | 75,0
Z-162FI 30 69,8 3,275 EN 10270-1 233,4 135,65 65,85 78,0 | 93,1 | 78,8 | 62,1
Z-154I 22,5 60,5 4,326 EN 10270-1 223,8 108,15 47,65 68,5 | 89,0 | 69,7 | 46,8
Z-162K-20I 25 65 5,45 EN 10270-1 277,6 111,96 46,96 63,0 | 90,6 | 61,2 | 37,2
Z-169I 28,2 76,4 5,945 EN 10270-1 358,7 132,8 56,4 61,2 | 89,5 | 59,3 | 34,6
Z-177K-10I 32 89 5,98 EN 10270-1 441,6 157 68 70,9 | 83,3 | 74,8 | 54,6
Z-162U-28I 24 69 7,13 EN 10270-1 348,5 114,03 45,03 57,0 | 89,3 | 53,3 | 28,4
Z-162MI 20 70,6 7,939 EN 10270-1 341,5 110,16 39,56 54,4 | 87,1 | 50,6 | 25,5
Z-172I 23,2 68,4 11,611 EN 10270-1 430,1 102,83 34,43 48,6 | 86,3 | 42,0 | 17,6
Z-194I 29 93,6 12,364 EN 10270-1 645,8 142,28 48,68 45,9 | 77,7 | 43,3 | 16,6
Z-177LI 25 68,1 18,379 EN 10270-1 555,1 96,31 28,21 43,3 | 85,4 | 33,4 | 11,2
Z-223HI 30 94 20,15 EN 10270-1 858,7 133 39 46,0 | 78,8 | 43,2 | 16,1
Z-230HI 25 87 38,79 EN 10270-1 1008 110,2 23,2 34,7 | 76,0 | 23,0 | 5,1
Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-162FI

Paese d'origine: DE, German; Molla di estensione Z-162FI

Immagine del prodotto - Molle a trazione Z-162FI

Immagine del prodotto - Molle a trazione Z-162FI

QR-Code: Molla di estensione Z-162FI

QR-Code - Molle a trazione - Z-162FI | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-162fi.html
