Molla di estensione Z-148I Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 180°

Prezzi a scalare - Molla di estensione Z-148I

Quantità Prezzo singolo [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6900 EUR
175 0,6900 EUR
250 0,6900 EUR
350 0,6900 EUR
450 0,6900 EUR

Molla di estensione Acquistare

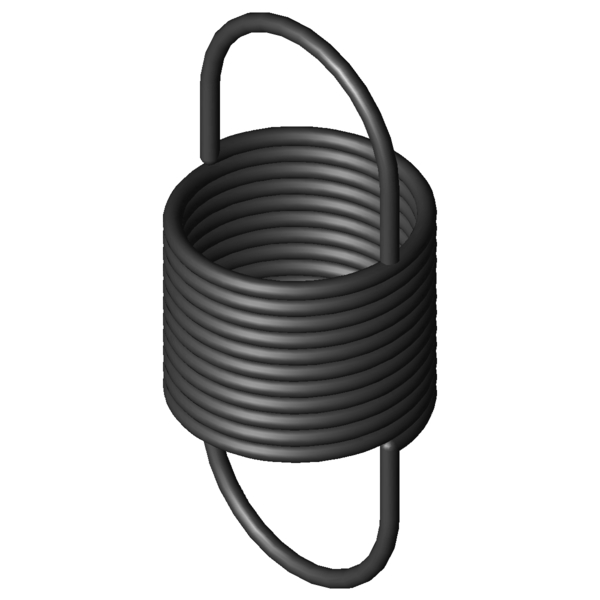

Immagine del prodotto Molla di estensione Z-148I
Immagine del prodotto Molla di estensione Z-148I
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-148I

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,5 mm Diametro del filo
D mm Diametro medio delle spire
De 34,5 mm Diametro esterno delle spire
Dh 38,9 mm Diametro minore del cono
L0 79,7 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 31,25 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 211,03 mm Lunghezza massima a carico statico
sn 131,33 mm Escursione elastica massima a carico statico
Fn 148,5 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 24,22 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,056 N/mm Costante della molla
F0 9,881 N Forza di precompressione interna
Fntol 10,36 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,6 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 26 gradi Tolleranza posizione occhiello
Gew 51,7 g Peso dell’articolo
PG #ZJ - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-148I Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-148I Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-148I Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-148I Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 180°

calcolo del percorso della forza Molla di estensione Z-148I

Modulo di richiesta Molla di estensione Z-148I Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 180°

Modulo di richiesta Molla di estensione Z-148I

Molle di estensione simili per Molla di estensione Z-148I Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-148I EN 10270-1 2,5 34,5 79,7 148,5 211,03 131,33 1,056 100,0 | 100,0 | 100,0 | 100,0
RZ-148I 1.4310 2,5 34,5 79,7 123,5 207,2 127,5 0,907 91,9 | 100,0 | 90,1 | 85,7
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115V-12I 20 79 0,243 EN 10270-1 60,54 311,57 232,57 48,0 | 72,4 | 48,6 | 23,0
Z-130E-12I 24 80,3 0,399 EN 10270-1 84,2 281,57 201,27 59,4 | 80,3 | 61,0 | 37,0
Z-147E-22I 30 102 0,453 EN 10270-1 118 351 249 64,1 | 84,4 | 66,1 | 41,9
Z-149I 34,5 112 0,496 EN 10270-1 148,5 391,79 279,79 70,3 | 90,4 | 73,5 | 46,9
Z-132I 27 78,8 0,535 EN 10270-1 101,2 255,15 176,35 69,3 | 85,7 | 71,3 | 50,8
Z-147E-21I 30 82,3 0,717 EN 10270-1 118 239,8 157,5 79,4 | 90,6 | 81,4 | 66,3
Z-162E-11I 38 100,5 0,93 EN 10270-1 180 286 185,5 83,0 | 86,5 | 76,6 | 85,8
Z-147HI 24 88,6 0,94 EN 10270-1 148 235,65 147,05 88,7 | 82,5 | 94,5 | 89,0
Z-148I 34,5 79,7 1,056 EN 10270-1 148,5 211,03 131,33 100,0 | 100,0 | 100,0 | 100,0
Z-162U-10I 40 101 1,12 EN 10270-1 214,2 281,4 180,4 83,0 | 82,8 | 71,1 | 95,2
Z-147E-20I 30 67 1,169 EN 10270-1 118 163,6 96,6 85,1 | 86,3 | 76,5 | 92,6
Z-162E-10I 38 83,5 1,51 EN 10270-1 180 197,2 113,7 82,6 | 91,8 | 84,5 | 71,4
Z-162U-19I 32 108 1,65 EN 10270-1 265,6 256,5 148,5 72,9 | 83,3 | 72,2 | 63,2
Z-162GI 30 86,6 2,008 EN 10270-1 233,4 194,03 107,43 71,4 | 89,4 | 72,7 | 52,0
Z-151AI 27,5 71 2,037 EN 10270-1 184,9 155,03 84,03 71,0 | 89,6 | 72,1 | 51,4
Z-151I 27,5 68,5 2,215 EN 10270-1 184,9 145,81 77,31 68,5 | 88,6 | 69,6 | 47,3
Z-166AI 35,2 90,8 2,608 EN 10270-1 290,5 195,02 104,22 64,6 | 88,0 | 65,2 | 40,6
Z-162U-18I 32 83,5 2,7 EN 10270-1 265,6 174 90,5 63,8 | 90,5 | 62,4 | 38,5
Z-166I 35,2 87,6 2,835 EN 10270-1 290,5 183,49 95,89 62,8 | 89,0 | 62,1 | 37,3
Z-162FI 30 69,8 3,275 EN 10270-1 233,4 135,65 65,85 58,9 | 87,9 | 56,9 | 31,9
Z-177FI 40 92,1 3,735 EN 10270-1 357,1 182,48 90,38 54,9 | 80,7 | 55,2 | 28,6
Z-186I 36 104 5,896 EN 10270-1 528,1 187,76 83,76 47,4 | 78,3 | 45,9 | 17,9
Z-169I 28,2 76,4 5,945 EN 10270-1 358,7 132,8 56,4 48,4 | 85,2 | 42,2 | 17,8
Z-177K-10I 32 89 5,98 EN 10270-1 441,6 157 68 48,0 | 83,9 | 42,7 | 17,4
Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202085; Molla di estensione Z-148I

Paese d'origine: DE, German; Molla di estensione Z-148I
