Molla di estensione Z-162E-11I Acciaio per molle Ø 2,8 x 38 x 100,5 mm / 180°

Prezzi a scalare - Molla di estensione Z-162E-11I

Quantità	Prezzo singolo [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,8600 EUR
175	0,8600 EUR
250	0,8600 EUR
350	0,8600 EUR
450	0,8600 EUR

Molla di estensione Acquistare

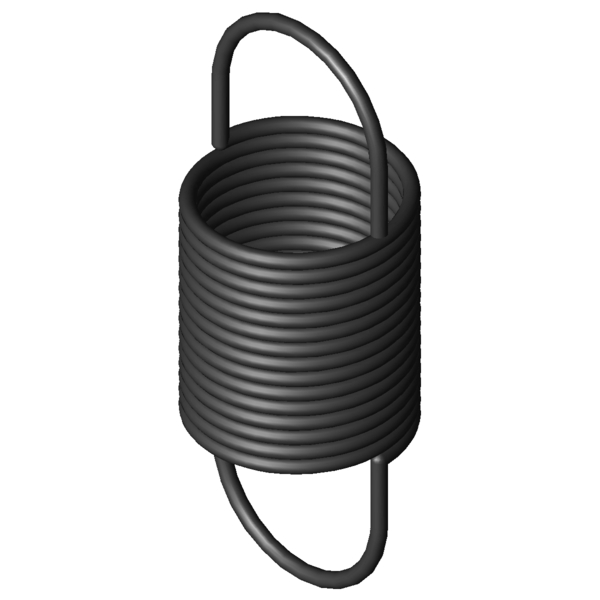

Immagine del prodotto Molla di estensione Z-162E-11I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162E-11I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	38	mm	Diametro esterno delle spire
Dh	42,5	mm	Diametro minore del cono
L0	100,5	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	46,2	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	286	mm	Lunghezza massima a carico statico
sn	185,5	mm	Escursione elastica massima a carico statico
Fn	180	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	27,15	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,93	N/mm	Costante della molla
F0	8,2	N	Forza di precompressione interna
Fntol	10,1	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	30	gradi	Tolleranza posizione occhiello
Gew	92,88	g	Peso dell’articolo
PG	#ZL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162E-11I Acciaio per molle Ø 2,8 x 38 x 100,5 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162E-11I Acciaio per molle Ø 2,8 x 38 x 100,5 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162E-11I Acciaio per molle Ø 2,8 x 38 x 100,5 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162E-11I Acciaio per molle Ø 2,8 x 38 x 100,5 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162E-11I

Modulo di richiesta Molla di estensione Z-162E-11I Acciaio per molle Ø 2,8 x 38 x 100,5 mm / 180°

Modulo di richiesta Molla di estensione Z-162E-11I

Molle di estensione simili per Molla di estensione Z-162E-11I Acciaio per molle Ø 2,8 x 38 x 100,5 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162E-11I	EN 10270-1	2,8	38	100,5	180	286	185,5	0,93	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162E-11I	1.4310	2,8	38	100,5	158	290,5	190	0,796	92,8 \| 100,0 \| 92,7 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147E-22I	30	102	0,453	EN 10270-1	118	351	249	68,1 \| 85,3 \| 70,0 \| 48,8
Z-149I	34,5	112	0,496	EN 10270-1	148,5	391,79	279,79	73,0 \| 89,9 \| 74,4 \| 54,7
Z-162E-12I	38	126	0,58	EN 10270-1	180	419,2	293,2	79,4 \| 93,3 \| 81,6 \| 63,3
Z-162E-11I	38	100,5	0,93	EN 10270-1	180	286	185,5	100,0 \| 100,0 \| 100,0 \| 100,0
Z-152I	27,5	101	1,04	EN 10270-1	184,9	265,71	164,71	88,9 \| 87,1 \| 93,1 \| 86,4
Z-148I	34,5	79,7	1,056	EN 10270-1	148,5	211,03	131,33	83,0 \| 86,5 \| 76,6 \| 85,8
Z-162U-10I	40	101	1,12	EN 10270-1	214,2	281,4	180,4	89,4 \| 95,9 \| 90,6 \| 81,7
Z-162HI	30	112	1,27	EN 10270-1	233,4	281,82	169,82	81,5 \| 89,6 \| 84,3 \| 70,6
Z-167I	35,2	129	1,331	EN 10270-1	290,5	333,28	204,28	76,9 \| 86,0 \| 76,4 \| 68,2
Z-163I	43,2	100	1,451	EN 10270-1	238,4	256,13	156,13	78,3 \| 91,7 \| 79,8 \| 63,5
Z-162E-10I	38	83,5	1,51	EN 10270-1	180	197,2	113,7	78,8 \| 94,4 \| 80,6 \| 61,3
Z-162U-19I	32	108	1,65	EN 10270-1	265,6	256,5	148,5	72,8 \| 90,2 \| 73,9 \| 54,3
Z-162GI	30	86,6	2,008	EN 10270-1	233,4	194,03	107,43	66,9 \| 88,4 \| 67,5 \| 44,7
Z-177GI	40	114	2,288	EN 10270-1	357,1	261,46	147,46	64,0 \| 87,0 \| 64,9 \| 40,1
Z-162K-21I	25	104	2,34	EN 10270-1	277,6	213,6	109,6	62,6 \| 87,5 \| 62,0 \| 38,3
Z-166AI	35,2	90,8	2,608	EN 10270-1	290,5	195,02	104,22	61,3 \| 90,2 \| 59,1 \| 34,8
Z-162U-18I	32	83,5	2,7	EN 10270-1	265,6	174	90,5	59,4 \| 86,9 \| 58,3 \| 33,1
Z-166I	35,2	87,6	2,835	EN 10270-1	290,5	183,49	95,89	59,3 \| 89,1 \| 56,8 \| 32,0
Z-178I	44	117	3,019	EN 10270-1	436,3	253,43	136,43	56,2 \| 80,8 \| 57,4 \| 30,3

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202085; Molla di estensione Z-162E-11I

Paese d'origine: DE, German; Molla di estensione Z-162E-11I
