Molla di estensione Z-177GI Acciaio per molle Ø 3,6 x 40 x 114 mm / 180°

Prezzi a scalare - Molla di estensione Z-177GI

Quantità	Prezzo singolo [EUR]
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	3,4700 EUR
37	3,4700 EUR
75	3,4700 EUR
125	3,4700 EUR
175	3,4700 EUR
250	3,4700 EUR
350	3,4700 EUR

Molla di estensione Acquistare

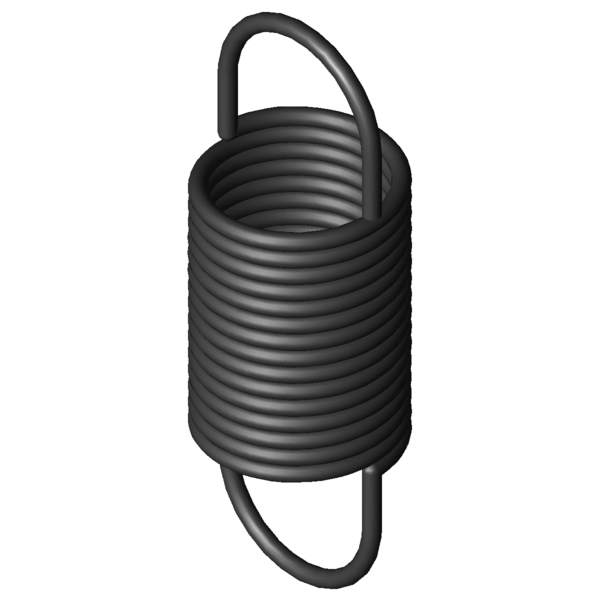

Immagine del prodotto Molla di estensione Z-177GI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-177GI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3,6	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	40	mm	Diametro esterno delle spire
Dh	46	mm	Diametro minore del cono
L0	114	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	59,4	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	261,46	mm	Lunghezza massima a carico statico
sn	147,46	mm	Escursione elastica massima a carico statico
Fn	357,1	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	27,3	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	2,288	N/mm	Costante della molla
F0	19,6	N	Forza di precompressione interna
Fntol	20,53	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	26	gradi	Tolleranza posizione occhiello
Gew	158,75	g	Peso dell’articolo
PG	###AC	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-177GI Acciaio per molle Ø 3,6 x 40 x 114 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-177GI Acciaio per molle Ø 3,6 x 40 x 114 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-177GI Acciaio per molle Ø 3,6 x 40 x 114 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-177GI Acciaio per molle Ø 3,6 x 40 x 114 mm / 180°

calcolo del percorso della forza Molla di estensione Z-177GI

Modulo di richiesta Molla di estensione Z-177GI Acciaio per molle Ø 3,6 x 40 x 114 mm / 180°

Modulo di richiesta Molla di estensione Z-177GI

Molle di estensione simili per Molla di estensione Z-177GI Acciaio per molle Ø 3,6 x 40 x 114 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-177GI	EN 10270-1	3,6	40	114	357,1	261,46	147,46	2,288	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-177GI	1.4310	3,6	40	114	298	257,67	143,67	1,966	92,0 \| 100,0 \| 90,4 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147E-22I	30	102	0,453	EN 10270-1	118	351	249	47,0 \| 75,2 \| 46,1 \| 19,6
Z-149I	34,5	112	0,496	EN 10270-1	148,5	391,79	279,79	51,2 \| 84,6 \| 47,1 \| 21,9
Z-162E-12I	38	126	0,58	EN 10270-1	180	419,2	293,2	54,5 \| 87,8 \| 50,3 \| 25,4
Z-162U-01I	40	140	0,592	EN 10270-1	214,2	482,2	342,2	55,2 \| 88,3 \| 51,5 \| 25,8
Z-164I	43,2	142	0,681	EN 10270-1	238,4	474,62	332,62	57,5 \| 87,3 \| 55,5 \| 29,6
Z-162E-11I	38	100,5	0,93	EN 10270-1	180	286	185,5	64,0 \| 87,0 \| 64,9 \| 40,1
Z-162U-10I	40	101	1,12	EN 10270-1	214,2	281,4	180,4	70,2 \| 90,6 \| 70,9 \| 49,0
Z-162U-20I	32	128	1,23	EN 10270-1	265,6	327,22	199,22	71,1 \| 84,1 \| 74,2 \| 55,1
Z-162HI	30	112	1,27	EN 10270-1	233,4	281,82	169,82	72,2 \| 83,7 \| 76,1 \| 56,8
Z-167I	35,2	129	1,331	EN 10270-1	290,5	333,28	204,28	74,6 \| 88,4 \| 76,8 \| 58,7
Z-177HI	40	146	1,448	EN 10270-1	357,1	379,08	233,08	79,2 \| 92,7 \| 81,6 \| 63,3
Z-163I	43,2	100	1,451	EN 10270-1	238,4	256,13	156,13	77,8 \| 89,7 \| 80,6 \| 63,1
Z-162E-10I	38	83,5	1,51	EN 10270-1	180	197,2	113,7	70,4 \| 82,0 \| 63,8 \| 65,4
Z-162U-19I	32	108	1,65	EN 10270-1	265,6	256,5	148,5	82,2 \| 86,0 \| 86,8 \| 73,9
Z-177GI	40	114	2,288	EN 10270-1	357,1	261,46	147,46	100,0 \| 100,0 \| 100,0 \| 100,0
Z-166AI	35,2	90,8	2,608	EN 10270-1	290,5	195,02	104,22	82,8 \| 85,5 \| 76,0 \| 86,9
Z-170I	28,2	118	2,79	EN 10270-1	358,7	238,15	120,15	85,7 \| 85,3 \| 90,5 \| 81,1
Z-166I	35,2	87,6	2,835	EN 10270-1	290,5	183,49	95,89	79,2 \| 84,6 \| 73,2 \| 79,9
Z-178I	44	117	3,019	EN 10270-1	436,3	253,43	136,43	85,2 \| 92,8 \| 87,2 \| 75,7
Z-209LI	50	126	3,55	EN 10270-1	532,3	268,1	142,1	76,6 \| 83,5 \| 81,7 \| 64,6
Z-177K-11I	32	118	3,64	EN 10270-1	441,6	229,5	111,5	77,2 \| 92,2 \| 78,2 \| 61,1
Z-177FI	40	92,1	3,735	EN 10270-1	357,1	182,48	90,38	78,5 \| 93,6 \| 80,6 \| 61,3
Z-186AI	36	132	3,88	EN 10270-1	528,1	259,2	127,2	74,7 \| 88,8 \| 76,9 \| 58,3
Z-216JI	40	146	4,56	EN 10270-1	658,2	278,1	132,1	68,8 \| 86,0 \| 71,9 \| 48,6
Z-186I	36	104	5,896	EN 10270-1	528,1	187,76	83,76	63,7 \| 90,4 \| 62,2 \| 38,4
Z-216HI	40	110	7,47	EN 10270-1	658,2	190,6	80,6	58,8 \| 92,2 \| 54,5 \| 29,7
Z-194AI	29	121	8,14	EN 10270-1	645,8	194,9	73,9	55,3 \| 85,6 \| 52,7 \| 27,7
Z-246HI	40	116	11,88	EN 10270-1	873,5	183,2	67,2	50,6 \| 90,1 \| 43,2 \| 18,6
Z-283HI	40	121	18,16	EN 10270-1	1134	176,8	55,8	44,4 \| 86,6 \| 34,7 \| 11,9
Z-320HI	40	130	33,54	EN 10270-1	1632	172,7	42,7	37,8 \| 81,6 \| 25,4 \| 6,3

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione Z-177GI

Paese d'origine: DE, German; Molla di estensione Z-177GI
