Molla di estensione Z-163I Acciaio per molle Ø 3,2 x 43,2 x 100 mm / 180°

Prezzi a scalare - Molla di estensione Z-163I

Quantità	Prezzo singolo [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	2,8700 EUR
37	2,8700 EUR
75	2,8700 EUR
125	2,8700 EUR
175	2,8700 EUR
250	2,8700 EUR
350	2,8700 EUR
450	2,8700 EUR

Molla di estensione Acquistare

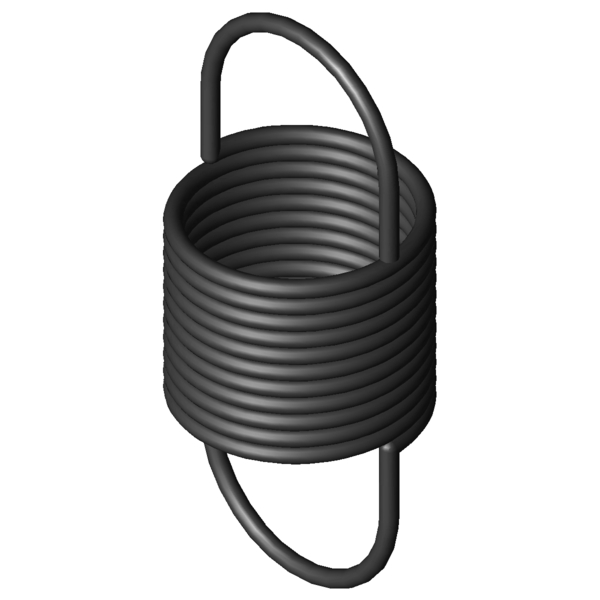

Immagine del prodotto Molla di estensione Z-163I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-163I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3,2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	43,2	mm	Diametro esterno delle spire
Dh	48,6	mm	Diametro minore del cono
L0	100	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	40	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	256,13	mm	Lunghezza massima a carico statico
sn	156,13	mm	Escursione elastica massima a carico statico
Fn	238,4	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	30	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	1,451	N/mm	Costante della molla
F0	11,88	N	Forza di precompressione interna
Fntol	16,03	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,8	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	25	gradi	Tolleranza posizione occhiello
Gew	105,88	g	Peso dell’articolo
PG	###ZM	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-163I Acciaio per molle Ø 3,2 x 43,2 x 100 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-163I Acciaio per molle Ø 3,2 x 43,2 x 100 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-163I Acciaio per molle Ø 3,2 x 43,2 x 100 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-163I Acciaio per molle Ø 3,2 x 43,2 x 100 mm / 180°

calcolo del percorso della forza Molla di estensione Z-163I

Modulo di richiesta Molla di estensione Z-163I Acciaio per molle Ø 3,2 x 43,2 x 100 mm / 180°

Modulo di richiesta Molla di estensione Z-163I

Molle di estensione simili per Molla di estensione Z-163I Acciaio per molle Ø 3,2 x 43,2 x 100 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-163I	EN 10270-1	3,2	43,2	100	238,4	256,13	156,13	1,451	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-163I	1.4310	3,2	43,2	100	197,7	251,02	151,02	1,247	91,9 \| 100,0 \| 89,8 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147E-22I	30	102	0,453	EN 10270-1	118	351	249	55,3 \| 78,7 \| 56,1 \| 31,0
Z-149I	34,5	112	0,496	EN 10270-1	148,5	391,79	279,79	58,7 \| 82,4 \| 59,0 \| 34,8
Z-162E-12I	38	126	0,58	EN 10270-1	180	419,2	293,2	63,2 \| 84,9 \| 64,4 \| 40,2
Z-164I	43,2	142	0,681	EN 10270-1	238,4	474,62	332,62	70,2 \| 90,1 \| 73,5 \| 46,9
Z-162E-11I	38	100,5	0,93	EN 10270-1	180	286	185,5	78,3 \| 91,7 \| 79,8 \| 63,5
Z-152I	27,5	101	1,04	EN 10270-1	184,9	265,71	164,71	80,0 \| 80,3 \| 86,2 \| 73,5
Z-148I	34,5	79,7	1,056	EN 10270-1	148,5	211,03	131,33	75,5 \| 79,2 \| 73,2 \| 74,1
Z-162U-10I	40	101	1,12	EN 10270-1	214,2	281,4	180,4	87,0 \| 95,1 \| 88,2 \| 77,8
Z-162HI	30	112	1,27	EN 10270-1	233,4	281,82	169,82	89,0 \| 82,1 \| 94,9 \| 90,0
Z-163I	43,2	100	1,451	EN 10270-1	238,4	256,13	156,13	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162E-10I	38	83,5	1,51	EN 10270-1	180	197,2	113,7	85,6 \| 86,3 \| 74,2 \| 96,5
Z-162U-19I	32	108	1,65	EN 10270-1	265,6	256,5	148,5	88,2 \| 86,8 \| 92,4 \| 85,4
Z-162GI	30	86,6	2,008	EN 10270-1	233,4	194,03	107,43	78,3 \| 81,2 \| 83,4 \| 70,3
Z-177GI	40	114	2,288	EN 10270-1	357,1	261,46	147,46	77,8 \| 89,7 \| 80,6 \| 63,1
Z-162K-21I	25	104	2,34	EN 10270-1	277,6	213,6	109,6	72,9 \| 80,5 \| 78,0 \| 60,3
Z-166AI	35,2	90,8	2,608	EN 10270-1	290,5	195,02	104,22	73,3 \| 90,8 \| 74,4 \| 54,8
Z-162U-18I	32	83,5	2,7	EN 10270-1	265,6	174	90,5	69,9 \| 83,8 \| 73,9 \| 52,0
Z-166I	35,2	87,6	2,835	EN 10270-1	290,5	183,49	95,89	70,6 \| 89,7 \| 71,7 \| 50,4
Z-178I	44	117	3,019	EN 10270-1	436,3	253,43	136,43	68,9 \| 87,9 \| 71,0 \| 47,7
Z-209LI	50	126	3,55	EN 10270-1	532,3	268,1	142,1	62,5 \| 79,0 \| 67,9 \| 40,8
Z-177K-11I	32	118	3,64	EN 10270-1	441,6	229,5	111,5	61,3 \| 82,6 \| 62,7 \| 38,6
Z-177FI	40	92,1	3,735	EN 10270-1	357,1	182,48	90,38	64,1 \| 91,2 \| 62,3 \| 38,6
Z-186I	36	104	5,896	EN 10270-1	528,1	187,76	83,76	53,4 \| 86,5 \| 49,4 \| 24,2
Z-177K-10I	32	89	5,98	EN 10270-1	441,6	157	68	52,1 \| 84,0 \| 48,8 \| 23,5
Z-216HI	40	110	7,47	EN 10270-1	658,2	190,6	80,6	49,2 \| 84,9 \| 43,9 \| 18,7

Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-163I

Paese d'origine: DE, German; Molla di estensione Z-163I
