Molla di estensione Z-162E-12I Acciaio per molle Ø 2,8 x 38 x 126 mm / 180°

Prezzi a scalare - Molla di estensione Z-162E-12I

Quantità	Prezzo singolo [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,9700 EUR
175	0,9700 EUR
250	0,9700 EUR
350	0,9700 EUR
450	0,9700 EUR

Molla di estensione Acquistare

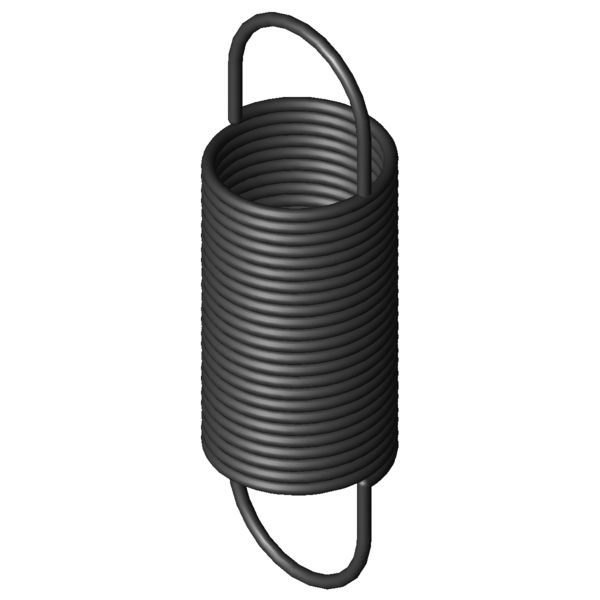

Immagine del prodotto Molla di estensione Z-162E-12I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162E-12I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	38	mm	Diametro esterno delle spire
Dh	42,5	mm	Diametro minore del cono
L0	126	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	71,4	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	419,2	mm	Lunghezza massima a carico statico
sn	293,2	mm	Escursione elastica massima a carico statico
Fn	180	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	27,3	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,58	N/mm	Costante della molla
F0	8,2	N	Forza di precompressione interna
Fntol	9,8	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	37	gradi	Tolleranza posizione occhiello
Gew	141,33	g	Peso dell’articolo
PG	#ZM	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162E-12I Acciaio per molle Ø 2,8 x 38 x 126 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162E-12I Acciaio per molle Ø 2,8 x 38 x 126 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162E-12I Acciaio per molle Ø 2,8 x 38 x 126 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162E-12I Acciaio per molle Ø 2,8 x 38 x 126 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162E-12I

Modulo di richiesta Molla di estensione Z-162E-12I Acciaio per molle Ø 2,8 x 38 x 126 mm / 180°

Modulo di richiesta Molla di estensione Z-162E-12I

Molle di estensione simili per Molla di estensione Z-162E-12I Acciaio per molle Ø 2,8 x 38 x 126 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162E-12I	EN 10270-1	2,8	38	126	180	419,2	293,2	0,58	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162E-12I	1.4310	2,8	38	126	158	426,4	300,4	0,503	92,8 \| 100,0 \| 92,7 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147E-23I	30	133	0,281	EN 10270-1	118	534,5	401,5	67,1 \| 84,1 \| 69,3 \| 47,9
Z-150I	34,5	149	0,307	EN 10270-1	148,5	600,09	451,09	71,9 \| 88,2 \| 73,7 \| 53,6
Z-162U-02I	40	158	0,486	EN 10270-1	214,2	574,86	416,86	83,4 \| 89,4 \| 77,2 \| 83,7
Z-149I	34,5	112	0,496	EN 10270-1	148,5	391,79	279,79	88,4 \| 89,7 \| 89,0 \| 86,5
Z-162E-12I	38	126	0,58	EN 10270-1	180	419,2	293,2	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-01I	40	140	0,592	EN 10270-1	214,2	482,2	342,2	91,9 \| 92,8 \| 84,9 \| 98,1
Z-164I	43,2	142	0,681	EN 10270-1	238,4	474,62	332,62	85,2 \| 88,1 \| 81,8 \| 85,7
Z-162E-11I	38	100,5	0,93	EN 10270-1	180	286	185,5	79,4 \| 93,3 \| 81,6 \| 63,3
Z-162U-21I	32	146	1,01	EN 10270-1	265,6	388,68	242,68	73,1 \| 87,9 \| 75,3 \| 56,1
Z-162U-10I	40	101	1,12	EN 10270-1	214,2	281,4	180,4	71,3 \| 89,5 \| 72,8 \| 51,7
Z-162U-20I	32	128	1,23	EN 10270-1	265,6	327,22	199,22	68,6 \| 92,0 \| 67,9 \| 46,0
Z-162HI	30	112	1,27	EN 10270-1	233,4	281,82	169,82	67,2 \| 89,3 \| 67,5 \| 44,7
Z-167I	35,2	129	1,331	EN 10270-1	290,5	333,28	204,28	67,2 \| 92,6 \| 65,8 \| 43,2
Z-177HI	40	146	1,448	EN 10270-1	357,1	379,08	233,08	63,8 \| 86,4 \| 65,0 \| 40,1
Z-162U-19I	32	108	1,65	EN 10270-1	265,6	256,5	148,5	60,4 \| 87,8 \| 59,2 \| 34,3
Z-178AI	44	145	1,99	EN 10270-1	436,3	352,2	207,2	55,4 \| 81,1 \| 56,0 \| 29,2
Z-177GI	40	114	2,288	EN 10270-1	357,1	261,46	147,46	54,5 \| 87,8 \| 50,3 \| 25,4
Z-170I	28,2	118	2,79	EN 10270-1	358,7	238,15	120,15	50,4 \| 85,1 \| 45,6 \| 20,6
Z-178I	44	117	3,019	EN 10270-1	436,3	253,43	136,43	48,7 \| 83,1 \| 43,9 \| 19,2
Z-209LI	50	126	3,55	EN 10270-1	532,3	268,1	142,1	45,6 \| 79,4 \| 41,1 \| 16,4

Numero di molle metalliche simili: 19
