Molla di estensione Z-162U-21I Acciaio per molle Ø 3 x 32 x 146 mm / 180°

Prezzi a scalare - Molla di estensione Z-162U-21I

Quantità	Prezzo singolo [EUR]
1	7,3900 EUR
2	4,6600 EUR
3	3,7300 EUR
7	3,1800 EUR
17	3,1800 EUR
37	3,1800 EUR
75	3,1800 EUR
125	3,1800 EUR
175	3,1800 EUR
250	3,1800 EUR
350	3,1800 EUR
450	3,1800 EUR

Molla di estensione Acquistare

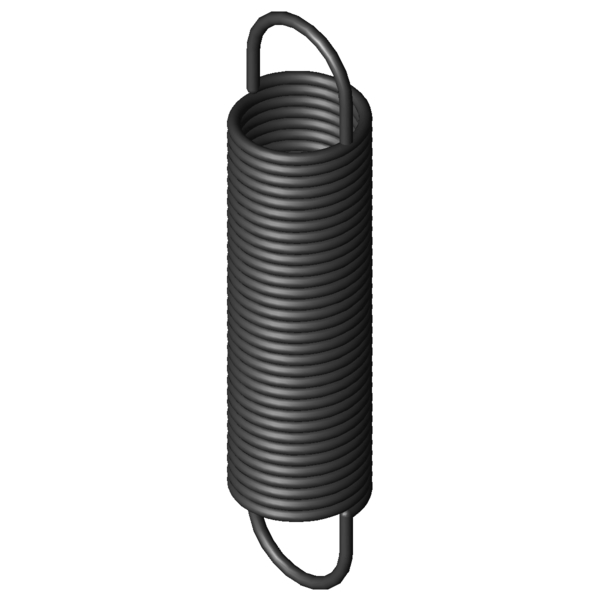

Immagine del prodotto Molla di estensione Z-162U-21I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-21I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	32	mm	Diametro esterno delle spire
Dh	37	mm	Diametro minore del cono
L0	146	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	103,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	388,68	mm	Lunghezza massima a carico statico
sn	242,68	mm	Escursione elastica massima a carico statico
Fn	265,6	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	21,25	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	1,01	N/mm	Costante della molla
F0	20,5	N	Forza di precompressione interna
Fntol	13,1	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	37	gradi	Tolleranza posizione occhiello
Gew	179,6	g	Peso dell’articolo
PG	###ZP	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-21I Acciaio per molle Ø 3 x 32 x 146 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-21I Acciaio per molle Ø 3 x 32 x 146 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-21I Acciaio per molle Ø 3 x 32 x 146 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-21I Acciaio per molle Ø 3 x 32 x 146 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162U-21I

Modulo di richiesta Molla di estensione Z-162U-21I Acciaio per molle Ø 3 x 32 x 146 mm / 180°

Modulo di richiesta Molla di estensione Z-162U-21I

Molle di estensione simili per Molla di estensione Z-162U-21I Acciaio per molle Ø 3 x 32 x 146 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-21I	EN 10270-1	3	32	146	265,6	388,68	242,68	1,01	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-21I	1.4310	3	32	146	219,4	380,03	234,03	0,867	91,7 \| 100,0 \| 89,5 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130E-14I	24	143,5	0,164	EN 10270-1	84,2	632,3	488,8	44,7 \| 77,8 \| 40,7 \| 15,7
Z-147E-24I	30	177	0,187	EN 10270-1	118	781	604	47,8 \| 83,2 \| 42,3 \| 17,9
Z-133AI	27	146	0,195	EN 10270-1	101,2	629,84	483,84	49,0 \| 83,7 \| 44,1 \| 19,1
Z-147E-23I	30	133	0,281	EN 10270-1	118	534,5	401,5	55,1 \| 86,1 \| 52,4 \| 26,9
Z-150I	34,5	149	0,307	EN 10270-1	148,5	600,09	451,09	58,8 \| 91,4 \| 54,9 \| 30,1
Z-153AI	27,5	156	0,548	EN 10270-1	184,9	468,61	312,61	71,8 \| 87,6 \| 73,6 \| 54,0
Z-153I	27,5	138	0,645	EN 10270-1	184,9	403,55	265,55	77,4 \| 87,9 \| 80,5 \| 63,6
Z-162U-23I	32	185	0,728	EN 10270-1	265,6	521,86	336,86	83,7 \| 93,0 \| 86,0 \| 72,0
Z-162JI	30	154	0,788	EN 10270-1	233,4	427,78	273,78	86,7 \| 94,0 \| 88,3 \| 77,9
Z-162U-22I	32	167	0,835	EN 10270-1	265,6	460,39	293,39	90,0 \| 95,8 \| 91,4 \| 82,7
Z-162U-21I	32	146	1,01	EN 10270-1	265,6	388,68	242,68	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-20I	32	128	1,23	EN 10270-1	265,6	327,22	199,22	89,7 \| 95,9 \| 91,0 \| 82,1
Z-167I	35,2	129	1,331	EN 10270-1	290,5	333,28	204,28	85,3 \| 91,0 \| 87,8 \| 77,0
Z-177HI	40	146	1,448	EN 10270-1	357,1	379,08	233,08	81,5 \| 87,8 \| 85,2 \| 71,4
Z-162K-01I	25	143	1,487	EN 10270-1	277,6	315,17	172,17	80,3 \| 89,8 \| 83,3 \| 67,9
Z-162U-19I	32	108	1,65	EN 10270-1	265,6	256,5	148,5	77,7 \| 91,3 \| 80,6 \| 61,2
Z-171I	28,2	166	1,731	EN 10270-1	358,7	359,71	193,71	75,3 \| 89,9 \| 76,9 \| 59,1
Z-177K-02I	32	179	1,992	EN 10270-1	441,6	382,97	203,97	70,3 \| 88,3 \| 72,1 \| 50,6
Z-177K-01I	32	154	2,449	EN 10270-1	441,6	319,89	165,89	66,0 \| 92,7 \| 64,3 \| 41,1
Z-187I	36	160	2,894	EN 10270-1	528,1	330,63	170,63	60,2 \| 85,0 \| 60,3 \| 35,4
Z-177K-11I	32	118	3,64	EN 10270-1	441,6	229,5	111,5	56,2 \| 88,1 \| 53,0 \| 27,6
Z-186AI	36	132	3,88	EN 10270-1	528,1	259,2	127,2	54,2 \| 84,8 \| 51,4 \| 26,4
Z-216JI	40	146	4,56	EN 10270-1	658,2	278,1	132,1	50,5 \| 82,2 \| 47,4 \| 22,0
Z-195I	29	149	6,07	EN 10270-1	645,8	248,17	99,17	48,6 \| 87,9 \| 41,0 \| 16,8
Z-194AI	29	121	8,14	EN 10270-1	645,8	194,9	73,9	43,7 \| 82,8 \| 35,8 \| 12,5
Z-224I	30	162	9,161	EN 10270-1	858,7	247,88	85,88	42,5 \| 83,5 \| 33,2 \| 10,9

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-21I

Paese d'origine: DE, German; Molla di estensione Z-162U-21I

Immagine del prodotto - Molle a trazione Z-162U-21I

QR-Code: Molla di estensione Z-162U-21I
