Molla di estensione Z-153I Acciaio per molle Ø 2,5 x 27,5 x 138 mm / 180°

Prezzi a scalare - Molla di estensione Z-153I

Quantità	Prezzo singolo [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Molla di estensione Acquistare

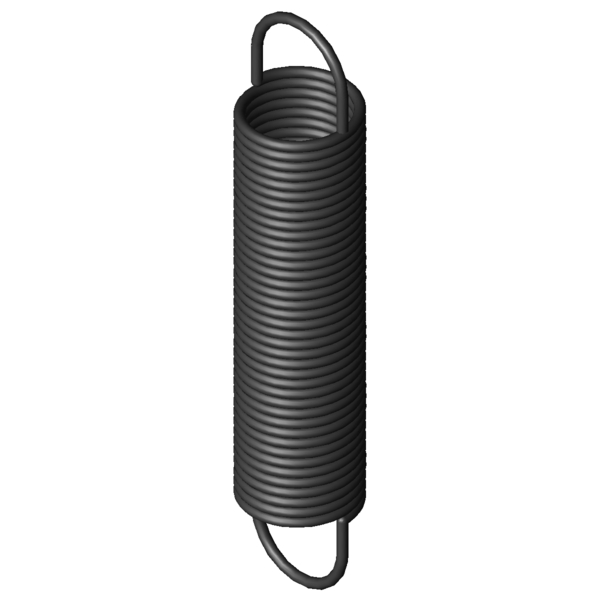

Immagine del prodotto Molla di estensione Z-153I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-153I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	27,5	mm	Diametro esterno delle spire
Dh	31,7	mm	Diametro minore del cono
L0	138	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	101,25	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	403,55	mm	Lunghezza massima a carico statico
sn	265,55	mm	Escursione elastica massima a carico statico
Fn	184,9	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	18,37	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,645	N/mm	Costante della molla
F0	13,71	N	Forza di precompressione interna
Fntol	9,27	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	41	gradi	Tolleranza posizione occhiello
Gew	125,7	g	Peso dell’articolo
PG	#ZN	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-153I Acciaio per molle Ø 2,5 x 27,5 x 138 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-153I Acciaio per molle Ø 2,5 x 27,5 x 138 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-153I Acciaio per molle Ø 2,5 x 27,5 x 138 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-153I Acciaio per molle Ø 2,5 x 27,5 x 138 mm / 180°

calcolo del percorso della forza Molla di estensione Z-153I

Modulo di richiesta Molla di estensione Z-153I Acciaio per molle Ø 2,5 x 27,5 x 138 mm / 180°

Modulo di richiesta Molla di estensione Z-153I

Molle di estensione simili per Molla di estensione Z-153I Acciaio per molle Ø 2,5 x 27,5 x 138 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-153I	EN 10270-1	2,5	27,5	138	184,9	403,55	265,55	0,645	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-153I	1.4310	2,5	27,5	138	153,7	395,83	257,83	0,554	91,9 \| 100,0 \| 90,1 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130E-14I	24	143,5	0,164	EN 10270-1	84,2	632,3	488,8	53,3 \| 85,1 \| 49,9 \| 24,7
Z-133AI	27	146	0,195	EN 10270-1	101,2	629,84	483,84	58,6 \| 90,9 \| 54,8 \| 30,0
Z-133I	27	118	0,264	EN 10270-1	101,2	475,23	357,23	64,4 \| 87,9 \| 64,5 \| 40,7
Z-147E-23I	30	133	0,281	EN 10270-1	118	534,5	401,5	66,4 \| 92,0 \| 65,0 \| 42,2
Z-136BI	22	138	0,381	EN 10270-1	123,3	438,54	300,54	67,3 \| 93,0 \| 65,8 \| 43,1
Z-153BI	27,5	173	0,476	EN 10270-1	184,9	532,67	359,67	84,7 \| 93,3 \| 86,9 \| 73,8
Z-153AI	27,5	156	0,548	EN 10270-1	184,9	468,61	312,61	91,2 \| 96,2 \| 92,5 \| 84,9
Z-147JI	24	122	0,583	EN 10270-1	148	359,08	237,08	87,4 \| 87,9 \| 84,7 \| 89,7
Z-153I	27,5	138	0,645	EN 10270-1	184,9	403,55	265,55	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162JI	30	154	0,788	EN 10270-1	233,4	427,78	273,78	86,7 \| 90,2 \| 88,1 \| 81,7
Z-162U-21I	32	146	1,01	EN 10270-1	265,6	388,68	242,68	77,4 \| 87,9 \| 80,5 \| 63,6
Z-152I	27,5	101	1,04	EN 10270-1	184,9	265,71	164,71	78,0 \| 91,1 \| 81,0 \| 62,0
Z-156AI	22,5	148	1,07	EN 10270-1	223,8	340,69	192,69	76,4 \| 91,7 \| 77,6 \| 60,0
Z-162U-20I	32	128	1,23	EN 10270-1	265,6	327,22	199,22	70,6 \| 87,3 \| 72,3 \| 52,2
Z-156I	22,5	130	1,259	EN 10270-1	223,8	293,68	163,68	81,5 \| 91,3 \| 83,6 \| 69,6
Z-162HI	30	112	1,27	EN 10270-1	233,4	281,82	169,82	69,9 \| 87,4 \| 71,6 \| 50,7
Z-162K-01I	25	143	1,487	EN 10270-1	277,6	315,17	172,17	67,0 \| 92,2 \| 65,7 \| 43,2
Z-171I	28,2	166	1,731	EN 10270-1	358,7	359,71	193,71	62,0 \| 86,3 \| 62,2 \| 37,6
Z-162U-32I	24	154	2,2	EN 10270-1	348,5	299,94	145,94	56,6 \| 86,7 \| 54,0 \| 29,2
Z-162U-31I	24	133	2,66	EN 10270-1	348,5	253,71	120,71	58,7 \| 85,3 \| 57,9 \| 33,0
Z-170I	28,2	118	2,79	EN 10270-1	358,7	238,15	120,15	52,9 \| 87,0 \| 48,4 \| 23,3
Z-162OI	20	138	3,115	EN 10270-1	341,5	238,8	100,8	57,7 \| 91,9 \| 53,0 \| 28,1
Z-195I	29	149	6,07	EN 10270-1	645,8	248,17	99,17	42,3 \| 83,3 \| 33,0 \| 10,7
Z-177NI	25	122	7,126	EN 10270-1	555,1	194,75	72,75	40,8 \| 82,9 \| 30,4 \| 9,1

Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202085; Molla di estensione Z-153I

Paese d'origine: DE, German; Molla di estensione Z-153I

Immagine del prodotto - Molle a trazione Z-153I

QR-Code: Molla di estensione Z-153I

QR-Code - Molle a trazione - Z-153I | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-153i.html
