Molla di estensione Z-162HI Acciaio per molle Ø 2,8 x 30 x 112 mm / 180°

Prezzi a scalare - Molla di estensione Z-162HI

Quantità Prezzo singolo [EUR]
1 7,0400 EUR
2 4,4400 EUR
3 3,4600 EUR
7 2,9500 EUR
17 1,5300 EUR
37 1,2300 EUR
75 1,0500 EUR
125 1,0500 EUR
175 1,0500 EUR
250 1,0500 EUR
350 1,0500 EUR
450 1,0500 EUR

Molla di estensione Acquistare

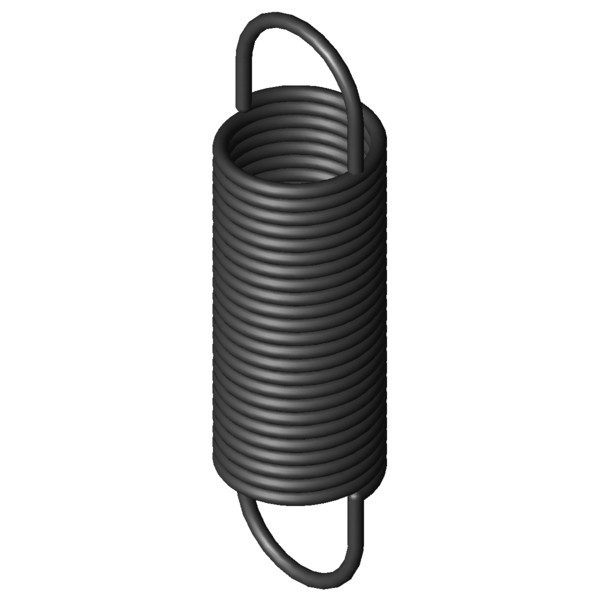

Immagine del prodotto Molla di estensione Z-162HI
Immagine del prodotto Molla di estensione Z-162HI
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162HI

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,8 mm Diametro del filo
D mm Diametro medio delle spire
De 30 mm Diametro esterno delle spire
Dh 34,7 mm Diametro minore del cono
L0 112 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 71,4 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 281,82 mm Lunghezza massima a carico statico
sn 169,82 mm Escursione elastica massima a carico statico
Fn 233,4 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 20,3 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,27 N/mm Costante della molla
F0 17,77 N Forza di precompressione interna
Fntol 12,51 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2,4 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,5 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 32 gradi Tolleranza posizione occhiello
Gew 109,21 g Peso dell’articolo
PG #ZN - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162HI Acciaio per molle Ø 2,8 x 30 x 112 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162HI Acciaio per molle Ø 2,8 x 30 x 112 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162HI Acciaio per molle Ø 2,8 x 30 x 112 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162HI Acciaio per molle Ø 2,8 x 30 x 112 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162HI

Modulo di richiesta Molla di estensione Z-162HI Acciaio per molle Ø 2,8 x 30 x 112 mm / 180°

Modulo di richiesta Molla di estensione Z-162HI

Molle di estensione simili per Molla di estensione Z-162HI Acciaio per molle Ø 2,8 x 30 x 112 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-162HI EN 10270-1 2,8 30 112 233,4 281,82 169,82 1,27 100,0 | 100,0 | 100,0 | 100,0
RZ-162HI 1.4310 2,8 30 112 193,3 276,44 164,44 1,091 91,8 | 100,0 | 89,8 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-130E-13I 24 107,5 0,247 EN 10270-1 84,2 432 324,5 47,7 | 80,1 | 44,2 | 18,9
Z-133I 27 118 0,264 EN 10270-1 101,2 475,23 357,23 50,5 | 85,4 | 45,4 | 20,6
Z-147E-23I 30 133 0,281 EN 10270-1 118 534,5 401,5 51,8 | 87,6 | 46,4 | 21,4
Z-147E-22I 30 102 0,453 EN 10270-1 118 351 249 61,2 | 89,9 | 59,4 | 34,5
Z-149I 34,5 112 0,496 EN 10270-1 148,5 391,79 279,79 64,3 | 92,1 | 62,2 | 38,6
Z-136I 22 110 0,516 EN 10270-1 123,3 331,89 221,89 62,0 | 81,0 | 64,7 | 40,4
Z-147JI 24 122 0,583 EN 10270-1 148 359,08 237,08 65,5 | 83,5 | 67,5 | 45,4
Z-153I 27,5 138 0,645 EN 10270-1 184,9 403,55 265,55 69,9 | 87,4 | 71,6 | 50,7
Z-147E-21I 30 82,3 0,717 EN 10270-1 118 239,8 157,5 70,1 | 84,0 | 71,7 | 54,5
Z-152I 27,5 101 1,04 EN 10270-1 184,9 265,71 164,71 86,7 | 90,4 | 88,1 | 81,7
Z-162U-20I 32 128 1,23 EN 10270-1 265,6 327,22 199,22 91,7 | 91,5 | 86,6 | 97,0
Z-162HI 30 112 1,27 EN 10270-1 233,4 281,82 169,82 100,0 | 100,0 | 100,0 | 100,0
Z-162U-19I 32 108 1,65 EN 10270-1 265,6 256,5 148,5 86,3 | 94,5 | 87,7 | 76,8
Z-162GI 30 86,6 2,008 EN 10270-1 233,4 194,03 107,43 79,1 | 92,4 | 81,6 | 63,3
Z-162K-21I 25 104 2,34 EN 10270-1 277,6 213,6 109,6 73,5 | 92,1 | 74,3 | 54,3
Z-162U-18I 32 83,5 2,7 EN 10270-1 265,6 174 90,5 68,2 | 87,2 | 70,6 | 46,8
Z-170I 28,2 118 2,79 EN 10270-1 358,7 238,15 120,15 68,7 | 92,1 | 67,9 | 46,0
Z-162U-30I 24 115 3,24 EN 10270-1 348,5 214,09 99,09 64,0 | 90,2 | 62,7 | 39,1
Z-177K-11I 32 118 3,64 EN 10270-1 441,6 229,5 111,5 60,9 | 88,8 | 59,3 | 34,7
Z-173I 23,2 110 5,485 EN 10270-1 430,1 183,35 73,35 53,3 | 87,7 | 48,7 | 23,4
Z-186I 36 104 5,896 EN 10270-1 528,1 187,76 83,76 50,2 | 82,1 | 46,8 | 21,8
Z-177K-10I 32 89 5,98 EN 10270-1 441,6 157 68 50,4 | 83,7 | 46,4 | 21,2
Z-177NI 25 122 7,126 EN 10270-1 555,1 194,75 72,75 48,3 | 84,3 | 42,4 | 18,0
Z-194AI 29 121 8,14 EN 10270-1 645,8 194,9 73,9 47,3 | 86,4 | 39,8 | 15,7
Z-223JI 30 130 12,29 EN 10270-1 858,7 194 64 41,8 | 82,8 | 32,4 | 10,2
Z-194I 29 93,6 12,364 EN 10270-1 645,8 142,28 48,68 42,1 | 83,4 | 32,4 | 10,4
Z-202AI 24 113,5 15,9 EN 10270-1 765,7 157,3 43,8 39,6 | 82,9 | 28,1 | 7,9
Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202085; Molla di estensione Z-162HI

Paese d'origine: DE, German; Molla di estensione Z-162HI

Immagine del prodotto - Molle a trazione Z-162HI

Immagine del prodotto - Molle a trazione Z-162HI

QR-Code: Molla di estensione Z-162HI

QR-Code - Molle a trazione - Z-162HI | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-162hi.html
