Molla di estensione Z-223JI Acciaio per molle Ø 4,5 x 30 x 130 mm / 180°

Prezzi a scalare - Molla di estensione Z-223JI

Quantità	Prezzo singolo [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	4,2800 EUR
37	4,2800 EUR
75	4,2800 EUR
125	4,2800 EUR
175	4,2800 EUR
250	4,2800 EUR
350	4,2800 EUR

Molla di estensione Acquistare

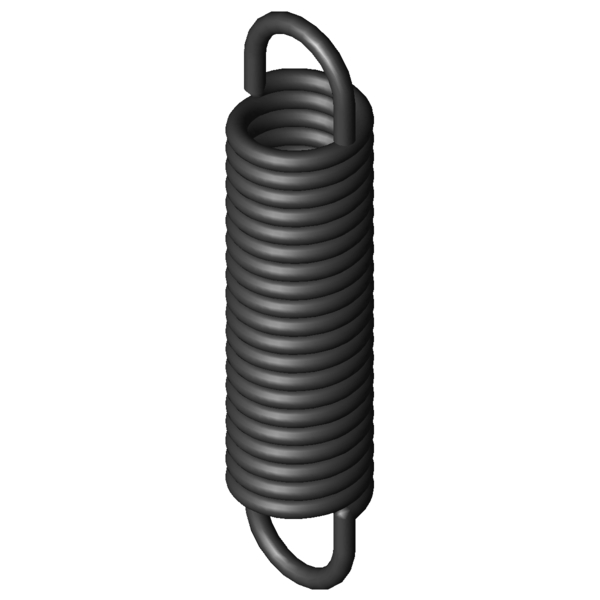

Immagine del prodotto Molla di estensione Z-223JI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-223JI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	4,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	30	mm	Diametro esterno delle spire
Dh	37,2	mm	Diametro minore del cono
L0	130	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	96,75	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	194	mm	Lunghezza massima a carico statico
sn	64	mm	Escursione elastica massima a carico statico
Fn	858,7	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	16,6	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	12,29	N/mm	Costante della molla
F0	72	N	Forza di precompressione interna
Fntol	56,3	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,4	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	22	gradi	Tolleranza posizione occhiello
Gew	224,1576	g	Peso dell’articolo
PG	###AG	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-223JI Acciaio per molle Ø 4,5 x 30 x 130 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-223JI Acciaio per molle Ø 4,5 x 30 x 130 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-223JI Acciaio per molle Ø 4,5 x 30 x 130 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-223JI Acciaio per molle Ø 4,5 x 30 x 130 mm / 180°

calcolo del percorso della forza Molla di estensione Z-223JI

Modulo di richiesta Molla di estensione Z-223JI Acciaio per molle Ø 4,5 x 30 x 130 mm / 180°

Modulo di richiesta Molla di estensione Z-223JI

Molle di estensione simili per Molla di estensione Z-223JI Acciaio per molle Ø 4,5 x 30 x 130 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-223JI	EN 10270-1	4,5	30	130	858,7	194	64	12,29	55,7 \| 85,6 \| 53,5 \| 27,9

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162HI	30	112	1,27	EN 10270-1	233,4	281,82	169,82	41,8 \| 82,8 \| 32,4 \| 10,2
Z-167I	35,2	129	1,331	EN 10270-1	290,5	333,28	204,28	59,9 \| 79,7 \| 62,1 \| 38,0
Z-162K-01I	25	143	1,487	EN 10270-1	277,6	315,17	172,17	41,9 \| 78,8 \| 34,8 \| 12,0
Z-162U-19I	32	108	1,65	EN 10270-1	265,6	256,5	148,5	43,8 \| 81,2 \| 37,0 \| 13,3
Z-177K-01I	32	154	2,449	EN 10270-1	441,6	319,89	165,89	50,3 \| 86,1 \| 45,0 \| 19,8
Z-162U-31I	24	133	2,66	EN 10270-1	348,5	253,71	120,71	49,9 \| 81,5 \| 46,8 \| 21,5
Z-170I	28,2	118	2,79	EN 10270-1	358,7	238,15	120,15	51,7 \| 85,3 \| 47,5 \| 22,3
Z-177K-11I	32	118	3,64	EN 10270-1	441,6	229,5	111,5	84,8 \| 79,2 \| 80,7 \| 94,6
Z-186AI	36	132	3,88	EN 10270-1	528,1	259,2	127,2	90,0 \| 85,4 \| 94,4 \| 90,2
Z-195I	29	149	6,07	EN 10270-1	645,8	248,17	99,17	69,8 \| 90,9 \| 69,9 \| 48,5
Z-177NI	25	122	7,126	EN 10270-1	555,1	194,75	72,75	73,0 \| 85,7 \| 76,3 \| 56,9
Z-194AI	29	121	8,14	EN 10270-1	645,8	194,9	73,9	79,6 \| 92,9 \| 80,9 \| 65,1
Z-224I	30	162	9,161	EN 10270-1	858,7	247,88	85,88	85,1 \| 93,4 \| 87,3 \| 74,5
Z-203I	24	141	11,855	EN 10270-1	765,7	199,8	58,8	91,5 \| 87,0 \| 90,5 \| 97,1
Z-223JI	30	130	12,29	EN 10270-1	858,7	194	64	55,7 \| 85,6 \| 53,5 \| 27,9
Z-253JI	30	140	19,87	EN 10270-1	1134	191,5	51,5	77,8 \| 94,3 \| 78,1 \| 60,9
Z-223HI	30	94	20,15	EN 10270-1	858,7	133	39	77,4 \| 90,8 \| 80,5 \| 60,9
Z-230JI	25	124	23,65	EN 10270-1	1008	162	38	71,9 \| 92,9 \| 72,3 \| 50,6
Z-253HI	30	100	32,6	EN 10270-1	1134	131,4	31,4	62,8 \| 89,0 \| 62,4 \| 37,2

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202085; Molla di estensione Z-223JI

Paese d'origine: DE, German; Molla di estensione Z-223JI
