Molla di estensione Z-230JI Acciaio per molle Ø 4,5 x 25 x 124 mm / 180°

Prezzi a scalare - Molla di estensione Z-230JI

Quantità	Prezzo singolo [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	4,2800 EUR
37	4,2800 EUR
75	4,2800 EUR
125	4,2800 EUR
175	4,2800 EUR
250	4,2800 EUR
350	4,2800 EUR

Molla di estensione Acquistare

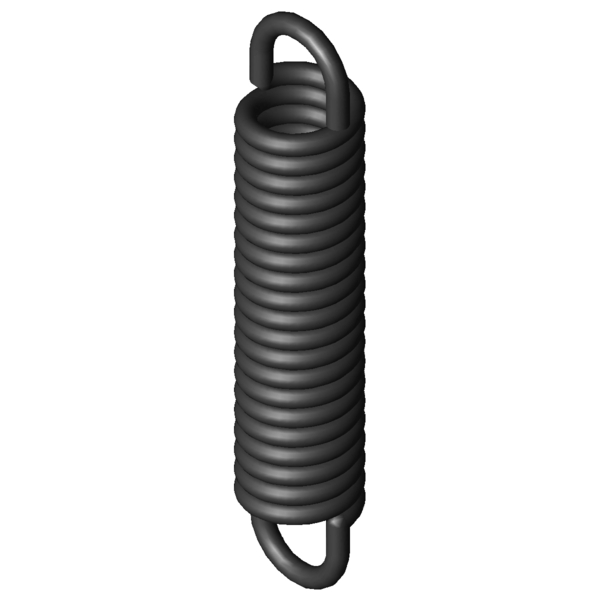

Immagine del prodotto Molla di estensione Z-230JI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-230JI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	4,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	25	mm	Diametro esterno delle spire
Dh	32,1	mm	Diametro minore del cono
L0	124	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	96,75	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	162	mm	Lunghezza massima a carico statico
sn	38	mm	Escursione elastica massima a carico statico
Fn	1008	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	12,6	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	23,65	N/mm	Costante della molla
F0	110	N	Forza di precompressione interna
Fntol	84,3	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	22	gradi	Tolleranza posizione occhiello
Gew	180,2052	g	Peso dell’articolo
PG	###AG	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-230JI Acciaio per molle Ø 4,5 x 25 x 124 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-230JI Acciaio per molle Ø 4,5 x 25 x 124 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-230JI Acciaio per molle Ø 4,5 x 25 x 124 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-230JI Acciaio per molle Ø 4,5 x 25 x 124 mm / 180°

calcolo del percorso della forza Molla di estensione Z-230JI

Modulo di richiesta Molla di estensione Z-230JI Acciaio per molle Ø 4,5 x 25 x 124 mm / 180°

Modulo di richiesta Molla di estensione Z-230JI

Molle di estensione simili per Molla di estensione Z-230JI Acciaio per molle Ø 4,5 x 25 x 124 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-230JI	EN 10270-1	4,5	25	124	1008	162	38	23,65	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-156JI	20	123,5	1,929	EN 10270-1	249,9	242,57	119,07	38,2 \| 78,4 \| 28,4 \| 7,9
Z-162K-21I	25	104	2,34	EN 10270-1	277,6	213,6	109,6	40,9 \| 82,0 \| 31,1 \| 9,5
Z-159I	18,5	124	2,46	EN 10270-1	268,6	224,03	100,03	39,7 \| 76,5 \| 32,3 \| 10,1
Z-162U-31I	24	133	2,66	EN 10270-1	348,5	253,71	120,71	43,1 \| 85,3 \| 33,0 \| 10,9
Z-170I	28,2	118	2,79	EN 10270-1	358,7	238,15	120,15	43,3 \| 85,0 \| 33,6 \| 11,3
Z-162U-30I	24	115	3,24	EN 10270-1	348,5	214,09	99,09	45,0 \| 85,1 \| 36,5 \| 13,3
Z-173I	23,2	110	5,485	EN 10270-1	430,1	183,35	73,35	51,2 \| 84,2 \| 47,2 \| 22,1
Z-177NI	25	122	7,126	EN 10270-1	555,1	194,75	72,75	58,4 \| 92,8 \| 53,7 \| 28,8
Z-194AI	29	121	8,14	EN 10270-1	645,8	194,9	73,9	60,5 \| 90,9 \| 57,7 \| 32,9
Z-177MI	25	89,7	11,264	EN 10270-1	555,1	135,72	46,02	66,1 \| 84,1 \| 68,8 \| 45,5
Z-203I	24	141	11,855	EN 10270-1	765,7	199,8	58,8	70,1 \| 90,9 \| 70,3 \| 49,1
Z-223JI	30	130	12,29	EN 10270-1	858,7	194	64	71,9 \| 92,9 \| 72,3 \| 50,6
Z-202AI	24	113,5	15,9	EN 10270-1	765,7	157,3	43,8	79,8 \| 92,1 \| 81,4 \| 65,9
Z-231I	25	155	17,633	EN 10270-1	1008	205,98	50,98	85,0 \| 93,3 \| 87,3 \| 74,5
Z-230JI	25	124	23,65	EN 10270-1	1008	162	38	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 14

Numero della tariffa doganale: 73202085; Molla di estensione Z-230JI

Paese d'origine: DE, German; Molla di estensione Z-230JI
