Molla di estensione Z-162U-22I Acciaio per molle Ø 3 x 32 x 167 mm / 180°

Prezzi a scalare - Molla di estensione Z-162U-22I

Quantità	Prezzo singolo [EUR]
1	7,8500 EUR
2	4,9500 EUR
3	4,0000 EUR
7	3,4100 EUR
17	3,4100 EUR
37	3,4100 EUR
75	3,4100 EUR
125	3,4100 EUR
175	3,4100 EUR
250	3,4100 EUR
350	3,4100 EUR
450	3,4100 EUR

Molla di estensione Acquistare

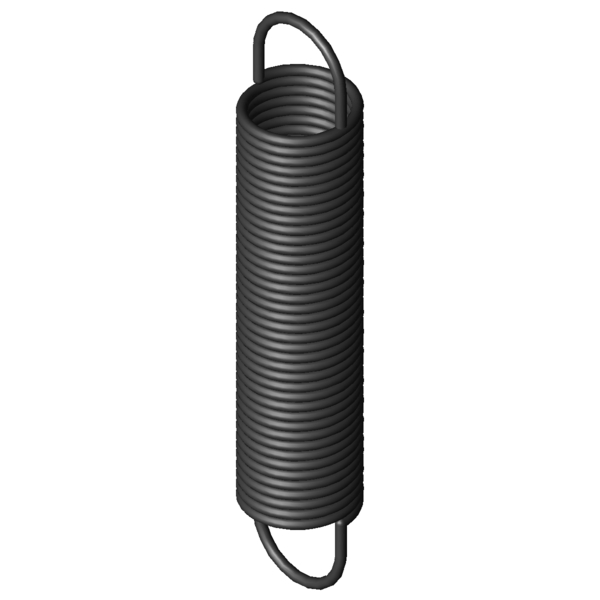

Immagine del prodotto Molla di estensione Z-162U-22I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-22I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	32	mm	Diametro esterno delle spire
Dh	37	mm	Diametro minore del cono
L0	167	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	124,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	460,39	mm	Lunghezza massima a carico statico
sn	293,39	mm	Escursione elastica massima a carico statico
Fn	265,6	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	21,25	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,835	N/mm	Costante della molla
F0	20,5	N	Forza di precompressione interna
Fntol	13	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	40	gradi	Tolleranza posizione occhiello
Gew	215,1	g	Peso dell’articolo
PG	###ZS	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-22I Acciaio per molle Ø 3 x 32 x 167 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-22I Acciaio per molle Ø 3 x 32 x 167 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-22I Acciaio per molle Ø 3 x 32 x 167 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-22I Acciaio per molle Ø 3 x 32 x 167 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162U-22I

Modulo di richiesta Molla di estensione Z-162U-22I Acciaio per molle Ø 3 x 32 x 167 mm / 180°

Modulo di richiesta Molla di estensione Z-162U-22I

Molle di estensione simili per Molla di estensione Z-162U-22I Acciaio per molle Ø 3 x 32 x 167 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-22I	EN 10270-1	3	32	167	265,6	460,39	293,39	0,835	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-22I	1.4310	3	32	167	219,4	449,93	282,93	0,718	91,7 \| 100,0 \| 89,5 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147E-24I	30	177	0,187	EN 10270-1	118	781	604	51,7 \| 87,1 \| 46,5 \| 21,6
Z-133AI	27	146	0,195	EN 10270-1	101,2	629,84	483,84	50,7 \| 79,5 \| 49,4 \| 23,1
Z-150AI	34,5	184	0,227	EN 10270-1	148,5	794,97	610,97	55,9 \| 88,9 \| 52,0 \| 26,8
Z-147E-23I	30	133	0,281	EN 10270-1	118	534,5	401,5	57,8 \| 82,2 \| 58,8 \| 32,5
Z-150I	34,5	149	0,307	EN 10270-1	148,5	600,09	451,09	61,8 \| 88,4 \| 60,5 \| 36,4
Z-162E-13I	38	167	0,36	EN 10270-1	180	639,7	472,7	66,5 \| 92,5 \| 64,9 \| 42,1
Z-147KI	24	166	0,387	EN 10270-1	148	523,12	357,12	65,8 \| 82,6 \| 68,9 \| 45,8
Z-153BI	27,5	173	0,476	EN 10270-1	184,9	532,67	359,67	73,7 \| 88,6 \| 75,6 \| 56,8
Z-153AI	27,5	156	0,548	EN 10270-1	184,9	468,61	312,61	78,2 \| 87,6 \| 81,7 \| 65,3
Z-162U-24I	32	206	0,632	EN 10270-1	265,6	593,57	387,57	85,7 \| 93,7 \| 87,8 \| 75,7
Z-162U-23I	32	185	0,728	EN 10270-1	265,6	521,86	336,86	92,5 \| 96,8 \| 93,5 \| 87,1
Z-162JI	30	154	0,788	EN 10270-1	233,4	427,78	273,78	92,6 \| 93,1 \| 90,6 \| 94,2
Z-168I	35,2	177	0,825	EN 10270-1	290,5	506,35	329,35	93,6 \| 93,0 \| 90,3 \| 97,4
Z-162U-22I	32	167	0,835	EN 10270-1	265,6	460,39	293,39	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-21I	32	146	1,01	EN 10270-1	265,6	388,68	242,68	90,0 \| 95,8 \| 91,4 \| 82,7
Z-162K-02I	25	171	1,18	EN 10270-1	277,6	387,9	216,9	81,7 \| 89,7 \| 84,8 \| 70,7
Z-162U-20I	32	128	1,23	EN 10270-1	265,6	327,22	199,22	81,4 \| 92,2 \| 84,0 \| 67,9
Z-171AI	28,2	188	1,47	EN 10270-1	358,7	416,04	228,04	74,6 \| 90,2 \| 75,9 \| 57,6
Z-177K-03I	32	205	1,679	EN 10270-1	441,6	447,04	242,04	69,7 \| 88,3 \| 71,3 \| 49,6
Z-171I	28,2	166	1,731	EN 10270-1	358,7	359,71	193,71	70,9 \| 93,8 \| 70,0 \| 48,9
Z-162U-33I	24	172	1,916	EN 10270-1	348,5	339,56	167,56	67,0 \| 90,7 \| 66,7 \| 43,5
Z-177K-02I	32	179	1,992	EN 10270-1	441,6	382,97	203,97	66,3 \| 92,2 \| 64,8 \| 41,8
Z-177K-01I	32	154	2,449	EN 10270-1	441,6	319,89	165,89	61,4 \| 91,8 \| 58,3 \| 34,0
Z-187I	36	160	2,894	EN 10270-1	528,1	330,63	170,63	56,7 \| 86,6 \| 54,2 \| 29,2
Z-177OI	25	176	4,42	EN 10270-1	555,1	293,28	117,28	49,5 \| 85,4 \| 43,9 \| 19,1
Z-195I	29	149	6,07	EN 10270-1	645,8	248,17	99,17	45,4 \| 84,9 \| 37,5 \| 13,9
Z-225I	30	189	7,521	EN 10270-1	858,7	293,62	104,62	42,4 \| 82,9 \| 33,3 \| 11,0
Z-224I	30	162	9,161	EN 10270-1	858,7	247,88	85,88	41,7 \| 85,8 \| 30,1 \| 9,1
Z-283JI	40	165	11,07	EN 10270-1	1134	256,6	91,6	37,5 \| 77,8 \| 27,3 \| 7,3

Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-22I

Paese d'origine: DE, German; Molla di estensione Z-162U-22I
