Molla di estensione Z-147HI Acciaio per molle Ø 2,2 x 24 x 88,6 mm / 180°

Prezzi a scalare - Molla di estensione Z-147HI

Quantità	Prezzo singolo [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6900 EUR
175	0,6900 EUR
250	0,6900 EUR
350	0,6900 EUR
450	0,6900 EUR

Molla di estensione Acquistare

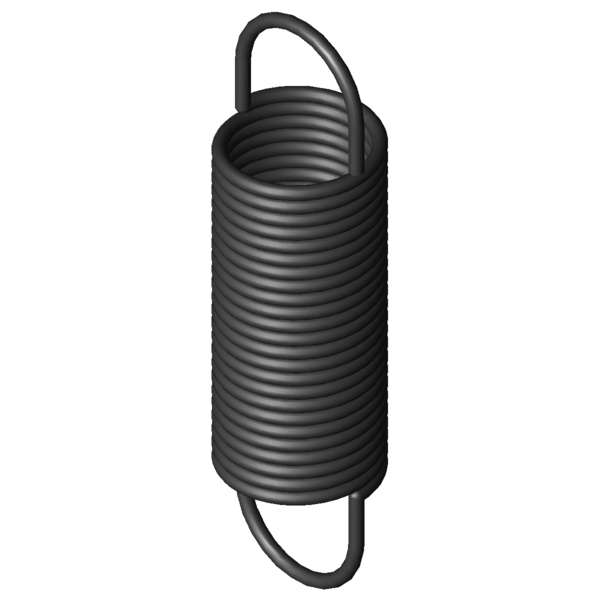

Immagine del prodotto Molla di estensione Z-147HI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-147HI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dh	27,8	mm	Diametro minore del cono
L0	88,6	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	56,1	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	235,65	mm	Lunghezza massima a carico statico
sn	147,05	mm	Escursione elastica massima a carico statico
Fn	148	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	16,25	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,94	N/mm	Costante della molla
F0	9,811	N	Forza di precompressione interna
Fntol	8,1	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,8	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	32	gradi	Tolleranza posizione occhiello
Gew	54,22	g	Peso dell’articolo
PG	#ZJ	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-147HI Acciaio per molle Ø 2,2 x 24 x 88,6 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-147HI Acciaio per molle Ø 2,2 x 24 x 88,6 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-147HI Acciaio per molle Ø 2,2 x 24 x 88,6 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-147HI Acciaio per molle Ø 2,2 x 24 x 88,6 mm / 180°

calcolo del percorso della forza Molla di estensione Z-147HI

Modulo di richiesta Molla di estensione Z-147HI Acciaio per molle Ø 2,2 x 24 x 88,6 mm / 180°

Modulo di richiesta Molla di estensione Z-147HI

Molle di estensione simili per Molla di estensione Z-147HI Acciaio per molle Ø 2,2 x 24 x 88,6 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147HI	EN 10270-1	2,2	24	88,6	148	235,65	147,05	0,94	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147HI	1.4310	2,2	24	88,6	123,7	232,13	143,53	0,808	47,1 \| 82,0 \| 42,1 \| 17,2

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115F-13I	20	86,3	0,154	EN 10270-1	49,5	392,85	306,55	46,1 \| 81,5 \| 40,7 \| 16,0
Z-115V-13I	20	90	0,201	EN 10270-1	60,54	371,17	281,17	50,4 \| 83,3 \| 46,6 \| 21,4
Z-118I	21,6	95	0,211	EN 10270-1	67,4	395,13	300,13	51,6 \| 85,3 \| 47,3 \| 22,3
Z-115V-12I	20	79	0,243	EN 10270-1	60,54	311,57	232,57	52,7 \| 80,2 \| 52,1 \| 25,9
Z-130E-13I	24	107,5	0,247	EN 10270-1	84,2	432	324,5	55,0 \| 88,1 \| 51,1 \| 25,8
Z-117AI	21,6	85	0,249	EN 10270-1	67,4	339,54	254,54	54,7 \| 86,2 \| 51,7 \| 26,3
Z-130E-12I	24	80,3	0,399	EN 10270-1	84,2	281,57	201,27	65,8 \| 90,8 \| 65,0 \| 41,6
Z-121I	17,6	88,6	0,413	EN 10270-1	82,12	272,37	183,77	64,7 \| 82,0 \| 67,8 \| 44,4
Z-132I	27	78,8	0,535	EN 10270-1	101,2	255,15	176,35	74,2 \| 89,6 \| 75,9 \| 57,0
Z-130E-11I	24	64,2	0,631	EN 10270-1	84,2	191,54	127,34	74,1 \| 84,8 \| 71,7 \| 65,7
Z-147HI	24	88,6	0,94	EN 10270-1	148	235,65	147,05	100,0 \| 100,0 \| 100,0 \| 100,0
Z-135AI	22	72,8	0,994	EN 10270-1	123,3	187,96	115,16	87,7 \| 88,2 \| 80,8 \| 94,0
Z-140AI	18	87,4	1,263	EN 10270-1	149,2	196,22	108,82	82,7 \| 88,2 \| 86,6 \| 73,4
Z-147K-01I	20	90,9	1,485	EN 10270-1	176,1	199,61	108,71	78,2 \| 93,6 \| 79,0 \| 62,1
Z-147GI	24	68,8	1,486	EN 10270-1	148	161,83	93,03	79,1 \| 92,6 \| 81,6 \| 63,3
Z-162GI	30	86,6	2,008	EN 10270-1	233,4	194,03	107,43	66,7 \| 85,4 \| 68,2 \| 46,3
Z-155I	22,5	93	2,03	EN 10270-1	223,8	194,52	101,52	68,5 \| 92,3 \| 67,6 \| 45,7
Z-162K-21I	25	104	2,34	EN 10270-1	277,6	213,6	109,6	63,4 \| 86,6 \| 63,9 \| 39,7
Z-156HI	20	91	2,912	EN 10270-1	249,9	169,88	78,88	59,3 \| 89,6 \| 56,4 \| 31,8
Z-156GI	20	86	3,16	EN 10270-1	249,9	158,71	72,71	57,7 \| 89,5 \| 54,3 \| 29,3
Z-158I	18,5	86,6	3,966	EN 10270-1	268,6	148,65	62,05	53,2 \| 87,6 \| 48,6 \| 23,3
Z-162U-29I	24	94	4,35	EN 10270-1	348,5	167,9	73,9	52,3 \| 89,2 \| 46,4 \| 21,3
Z-162NI	20	95,8	5,023	EN 10270-1	341,5	158,32	62,52	48,7 \| 84,8 \| 42,9 \| 18,4
Z-173I	23,2	110	5,485	EN 10270-1	430,1	183,35	73,35	91,8 \| 100,0 \| 89,9 \| 85,7
Z-162U-28I	24	69	7,13	EN 10270-1	348,5	114,03	45,03	44,4 \| 83,7 \| 36,5 \| 13,0
Z-177MI	25	89,7	11,264	EN 10270-1	555,1	135,72	46,02	40,9 \| 85,3 \| 29,0 \| 8,3

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-147HI

Paese d'origine: DE, German; Molla di estensione Z-147HI
