Molla di estensione Z-162NI Acciaio per molle Ø 2,8 x 20 x 95,8 mm / 180°

Prezzi a scalare - Molla di estensione Z-162NI

Quantità	Prezzo singolo [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	2,6300 EUR
37	2,6300 EUR
75	2,6300 EUR
125	2,6300 EUR
175	2,6300 EUR
250	2,6300 EUR
350	2,6300 EUR
450	2,6300 EUR

Molla di estensione Acquistare

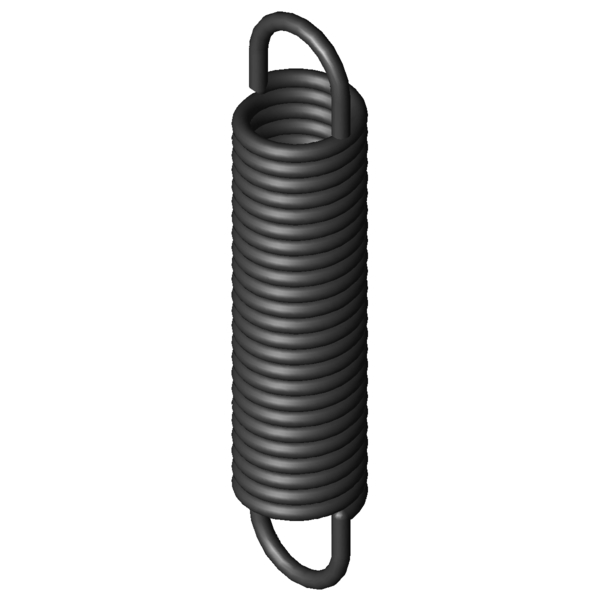

Immagine del prodotto Molla di estensione Z-162NI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162NI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	20	mm	Diametro esterno delle spire
Dh	24,6	mm	Diametro minore del cono
L0	95,8	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	71,4	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	158,32	mm	Lunghezza massima a carico statico
sn	62,52	mm	Escursione elastica massima a carico statico
Fn	341,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	12,2	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	5,023	N/mm	Costante della molla
F0	27,55	N	Forza di precompressione interna
Fntol	22,88	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	27	gradi	Tolleranza posizione occhiello
Gew	69,06	g	Peso dell’articolo
PG	###ZL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162NI Acciaio per molle Ø 2,8 x 20 x 95,8 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162NI Acciaio per molle Ø 2,8 x 20 x 95,8 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162NI Acciaio per molle Ø 2,8 x 20 x 95,8 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162NI Acciaio per molle Ø 2,8 x 20 x 95,8 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162NI

Modulo di richiesta Molla di estensione Z-162NI Acciaio per molle Ø 2,8 x 20 x 95,8 mm / 180°

Modulo di richiesta Molla di estensione Z-162NI

Molle di estensione simili per Molla di estensione Z-162NI Acciaio per molle Ø 2,8 x 20 x 95,8 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162NI	EN 10270-1	2,8	20	95,8	341,5	158,32	62,52	5,023	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162NI	1.4310	2,8	20	95,8	282,9	156,29	60,49	4,314	91,8 \| 100,0 \| 89,8 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-121KI	15,5	96	0,535	EN 10270-1	92,71	255,58	159,58	40,6 \| 78,1 \| 33,2 \| 10,6
Z-130HI	20	73	0,724	EN 10270-1	100,9	202,91	129,91	44,4 \| 80,2 \| 38,8 \| 14,2
Z-141I	18	104	1,007	EN 10270-1	149,2	240,46	136,46	49,8 \| 84,5 \| 44,8 \| 20,0
Z-137AI	18,6	95	1,033	EN 10270-1	144,7	224,6	129,6	51,2 \| 87,9 \| 45,3 \| 20,4
Z-147K-02I	20	112	1,099	EN 10270-1	176,1	258,86	146,86	52,4 \| 88,0 \| 47,1 \| 22,0
Z-140AI	18	87,4	1,263	EN 10270-1	149,2	196,22	108,82	53,3 \| 84,2 \| 50,6 \| 25,1
Z-147K-01I	20	90,9	1,485	EN 10270-1	176,1	199,61	108,71	58,4 \| 91,2 \| 54,5 \| 29,7
Z-147K-21I	20	75,5	1,968	EN 10270-1	176,1	157,5	82	63,0 \| 85,8 \| 63,9 \| 39,3
Z-155I	22,5	93	2,03	EN 10270-1	223,8	194,52	101,52	65,2 \| 91,8 \| 63,6 \| 40,4
Z-156HI	20	91	2,912	EN 10270-1	249,9	169,88	78,88	76,3 \| 94,8 \| 76,2 \| 58,0
Z-156GI	20	86	3,16	EN 10270-1	249,9	158,71	72,71	78,5 \| 93,0 \| 79,6 \| 62,9
Z-158I	18,5	86,6	3,966	EN 10270-1	268,6	148,65	62,05	86,3 \| 90,7 \| 89,0 \| 79,2
Z-162N-01I	20	112	4,035	EN 10270-1	341,5	189,8	77,8	88,6 \| 95,2 \| 90,2 \| 80,4
Z-162U-29I	24	94	4,35	EN 10270-1	348,5	167,9	73,9	89,7 \| 91,6 \| 91,3 \| 86,3
Z-162NI	20	95,8	5,023	EN 10270-1	341,5	158,32	62,52	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-40I	18	105,5	8,891	EN 10270-1	452,6	151,49	45,99	73,8 \| 91,4 \| 74,5 \| 55,5
Z-176I	19,2	103	10,645	EN 10270-1	510	146,64	43,64	69,1 \| 92,2 \| 68,4 \| 46,7
Z-162U-39I	18	86	11,93	EN 10270-1	452,6	120,3	34,3	65,9 \| 91,0 \| 65,2 \| 41,4

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202085; Molla di estensione Z-162NI

Paese d'origine: DE, German; Molla di estensione Z-162NI
