Molla di estensione Z-137AI Acciaio per molle Ø 2 x 18,6 x 95 mm / 180°

Prezzi a scalare - Molla di estensione Z-137AI

Quantità Prezzo singolo [EUR]
1 7,0400 EUR
2 4,4400 EUR
3 3,4600 EUR
7 2,9500 EUR
17 1,5300 EUR
37 1,2300 EUR
75 1,0500 EUR
125 0,9748 EUR
175 0,9607 EUR
250 0,9427 EUR
350 0,8977 EUR
450 0,8721 EUR

Molla di estensione Acquistare

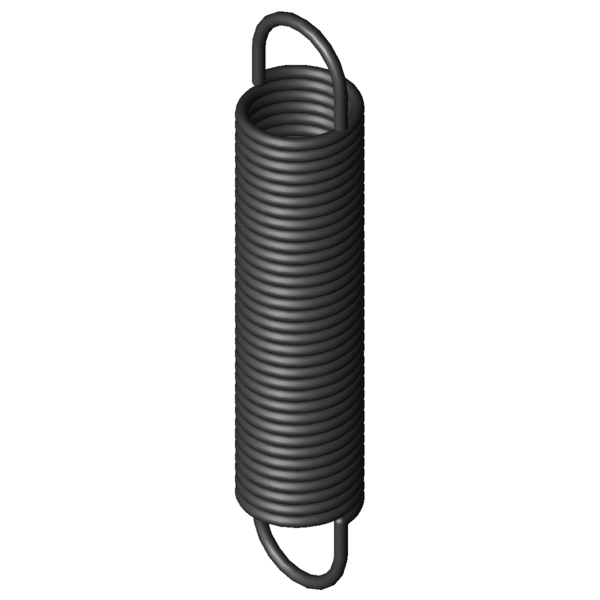

Immagine del prodotto Molla di estensione Z-137AI
Immagine del prodotto Molla di estensione Z-137AI
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-137AI

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2 mm Diametro del filo
D mm Diametro medio delle spire
De 18,6 mm Diametro esterno delle spire
Dh 22,1 mm Diametro minore del cono
L0 95 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 71 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 224,6 mm Lunghezza massima a carico statico
sn 129,6 mm Escursione elastica massima a carico statico
Fn 144,7 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 12 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,033 N/mm Costante della molla
F0 10,81 N Forza di precompressione interna
Fntol 7,5 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,45 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 33 gradi Tolleranza posizione occhiello
Gew 46,96 g Peso dell’articolo
PG ZN - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-137AI Acciaio per molle Ø 2 x 18,6 x 95 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-137AI Acciaio per molle Ø 2 x 18,6 x 95 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-137AI Acciaio per molle Ø 2 x 18,6 x 95 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-137AI Acciaio per molle Ø 2 x 18,6 x 95 mm / 180°

calcolo del percorso della forza Molla di estensione Z-137AI

Modulo di richiesta Molla di estensione Z-137AI Acciaio per molle Ø 2 x 18,6 x 95 mm / 180°

Modulo di richiesta Molla di estensione Z-137AI

Molle di estensione simili per Molla di estensione Z-137AI Acciaio per molle Ø 2 x 18,6 x 95 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-137AI EN 10270-1 2 18,6 95 144,7 224,6 129,6 1,033 89,4 | 96,3 | 90,5 | 81,4
RZ-137AI 1.4310 2 18,6 95 121,3 222,1 127,1 0,887 92,1 | 100,0 | 90,9 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115V-15I 20 109 0,152 EN 10270-1 60,54 480,42 371,42 46,0 | 85,1 | 38,4 | 14,6
Z-115F-13I 20 86,3 0,154 EN 10270-1 49,5 392,85 306,55 45,8 | 84,6 | 38,2 | 14,5
Z-115V-14I 20 99 0,175 EN 10270-1 60,54 421,82 322,82 45,1 | 84,4 | 37,1 | 13,7
Z-115V-13I 20 90 0,201 EN 10270-1 60,54 371,17 281,17 47,6 | 87,4 | 39,6 | 15,7
Z-118I 21,6 95 0,211 EN 10270-1 67,4 395,13 300,13 51,2 | 88,7 | 44,9 | 20,1
Z-115V-12I 20 79 0,243 EN 10270-1 60,54 311,57 232,57 49,3 | 85,1 | 43,7 | 19,0
Z-121BI 17,6 111 0,305 EN 10270-1 82,12 359,8 248,8 56,9 | 86,7 | 54,4 | 29,6
Z-121AI 17,6 99,8 0,351 EN 10270-1 82,12 316,3 216,5 56,3 | 88,5 | 52,7 | 27,7
Z-121I 17,6 88,6 0,413 EN 10270-1 82,12 272,37 183,77 60,6 | 92,1 | 57,1 | 32,6
Z-130JI 20 100 0,449 EN 10270-1 100,9 309,45 209,45 67,2 | 92,7 | 65,8 | 43,1
Z-115V-24I 15 91 0,451 EN 10270-1 79,83 253,8 162,8 60,2 | 84,8 | 60,2 | 35,8
Z-121KI 15,5 96 0,535 EN 10270-1 92,71 255,58 159,58 64,4 | 85,7 | 65,2 | 42,4
Z-124AI 14,1 94,2 0,735 EN 10270-1 101,3 221,3 127,1 80,1 | 85,0 | 84,0 | 71,4
Z-141I 18 104 1,007 EN 10270-1 149,2 240,46 136,46 88,1 | 94,7 | 89,9 | 79,7
Z-137AI 18,6 95 1,033 EN 10270-1 144,7 224,6 129,6 89,4 | 96,3 | 90,5 | 81,4
Z-130K-03I 16 84,6 1,083 EN 10270-1 124,8 190,77 106,17 89,4 | 91,9 | 90,6 | 85,7
Z-147K-02I 20 112 1,099 EN 10270-1 176,1 258,86 146,86 89,3 | 89,6 | 85,2 | 93,1
Z-140AI 18 87,4 1,263 EN 10270-1 149,2 196,22 108,82 100,0 | 100,0 | 100,0 | 100,0
Z-147K-01I 20 90,9 1,485 EN 10270-1 176,1 199,61 108,71 89,8 | 92,4 | 92,3 | 84,6
Z-141GI 16 87 1,828 EN 10270-1 166,7 170,28 83,28 82,6 | 96,1 | 83,0 | 68,5
Z-155I 22,5 93 2,03 EN 10270-1 223,8 194,52 101,52 69,7 | 86,9 | 71,5 | 50,6
Z-156HI 20 91 2,912 EN 10270-1 249,9 169,88 78,88 66,0 | 88,7 | 66,1 | 43,3
Z-156GI 20 86 3,16 EN 10270-1 249,9 158,71 72,71 64,2 | 89,5 | 63,3 | 39,9
Z-158I 18,5 86,6 3,966 EN 10270-1 268,6 148,65 62,05 60,0 | 92,1 | 56,3 | 31,7
Z-162NI 20 95,8 5,023 EN 10270-1 341,5 158,32 62,52 53,3 | 84,2 | 50,6 | 25,1
Z-162U-40I 18 105,5 8,891 EN 10270-1 452,6 151,49 45,99 44,9 | 83,2 | 37,6 | 13,9
Z-176I 19,2 103 10,645 EN 10270-1 510 146,64 43,64 42,3 | 80,4 | 34,7 | 11,7
Z-162U-39I 18 86 11,93 EN 10270-1 452,6 120,3 34,3 43,7 | 88,4 | 32,2 | 10,4
Z-177SI 18 111 23,39 EN 10270-1 739,6 139,55 28,55 34,8 | 79,3 | 20,8 | 4,3
Z-177RI 18 78,5 36,971 EN 10270-1 739,6 96,56 18,06 34,5 | 81,8 | 18,4 | 3,3
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione Z-137AI
