Molla di estensione Z-130JI Acciaio per molle Ø 1,8 x 20 x 100 mm / 180°

Prezzi a scalare - Molla di estensione Z-130JI

Quantità Prezzo singolo [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Molla di estensione Acquistare

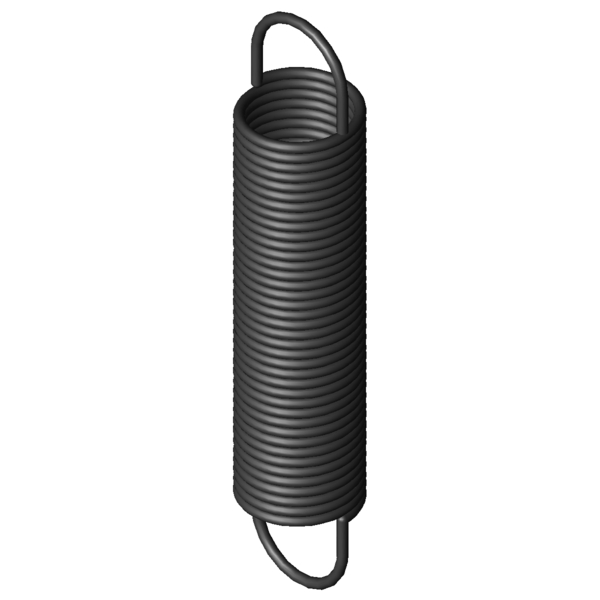

Immagine del prodotto Molla di estensione Z-130JI
Immagine del prodotto Molla di estensione Z-130JI
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-130JI

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,8 mm Diametro del filo
D mm Diametro medio delle spire
De 20 mm Diametro esterno delle spire
Dh 23,2 mm Diametro minore del cono
L0 100 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 72,9 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 309,45 mm Lunghezza massima a carico statico
sn 209,45 mm Escursione elastica massima a carico statico
Fn 100,9 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 13,55 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,449 N/mm Costante della molla
F0 6,881 N Forza di precompressione interna
Fntol 5,2 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,45 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 41 gradi Tolleranza posizione occhiello
Gew 47,45 g Peso dell’articolo
PG ZJ - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-130JI Acciaio per molle Ø 1,8 x 20 x 100 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-130JI Acciaio per molle Ø 1,8 x 20 x 100 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-130JI Acciaio per molle Ø 1,8 x 20 x 100 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-130JI Acciaio per molle Ø 1,8 x 20 x 100 mm / 180°

calcolo del percorso della forza Molla di estensione Z-130JI

Modulo di richiesta Molla di estensione Z-130JI Acciaio per molle Ø 1,8 x 20 x 100 mm / 180°

Modulo di richiesta Molla di estensione Z-130JI

Molle di estensione simili per Molla di estensione Z-130JI Acciaio per molle Ø 1,8 x 20 x 100 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-130JI EN 10270-1 1,8 20 100 100,9 309,45 209,45 0,449 100,0 | 100,0 | 100,0 | 100,0
RZ-130JI 1.4310 1,8 20 100 84,95 305,95 205,95 0,386 92,3 | 100,0 | 91,3 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115F-14I 20 114,5 0,102 EN 10270-1 49,5 576,26 461,76 52,6 | 88,4 | 47,2 | 22,3
Z-103AI 17,2 91,9 0,117 EN 10270-1 42,35 430,18 338,28 53,5 | 82,4 | 51,9 | 26,0
Z-115V-16I 20 121 0,132 EN 10270-1 60,54 547,95 426,95 57,5 | 88,7 | 54,5 | 29,4
Z-115V-15I 20 109 0,152 EN 10270-1 60,54 480,42 371,42 61,2 | 91,7 | 58,2 | 33,8
Z-115F-13I 20 86,3 0,154 EN 10270-1 49,5 392,85 306,55 60,1 | 88,0 | 58,7 | 33,5
Z-115V-14I 20 99 0,175 EN 10270-1 60,54 421,82 322,82 65,2 | 94,1 | 62,4 | 38,9
Z-115V-13I 20 90 0,201 EN 10270-1 60,54 371,17 281,17 67,7 | 91,1 | 67,2 | 44,7
Z-118I 21,6 95 0,211 EN 10270-1 67,4 395,13 300,13 69,0 | 92,2 | 68,3 | 46,6
Z-115V-12I 20 79 0,243 EN 10270-1 60,54 311,57 232,57 72,2 | 87,4 | 75,0 | 54,0
Z-117AI 21,6 85 0,249 EN 10270-1 67,4 339,54 254,54 72,8 | 88,8 | 74,5 | 55,0
Z-121BI 17,6 111 0,305 EN 10270-1 82,12 359,8 248,8 80,1 | 89,0 | 82,8 | 68,5
Z-121AI 17,6 99,8 0,351 EN 10270-1 82,12 316,3 216,5 86,7 | 92,2 | 89,1 | 78,7
Z-121I 17,6 88,6 0,413 EN 10270-1 82,12 272,37 183,77 88,6 | 88,5 | 84,6 | 92,8
Z-130JI 20 100 0,449 EN 10270-1 100,9 309,45 209,45 100,0 | 100,0 | 100,0 | 100,0
Z-136I 22 110 0,516 EN 10270-1 123,3 331,89 221,89 88,5 | 90,6 | 88,1 | 86,7
Z-141I 18 104 1,007 EN 10270-1 149,2 240,46 136,46 67,5 | 92,1 | 66,4 | 44,1
Z-137AI 18,6 95 1,033 EN 10270-1 144,7 224,6 129,6 67,2 | 92,7 | 65,8 | 43,1
Z-147K-02I 20 112 1,099 EN 10270-1 176,1 258,86 146,86 64,7 | 90,4 | 63,7 | 40,2
Z-140AI 18 87,4 1,263 EN 10270-1 149,2 196,22 108,82 61,4 | 89,1 | 59,8 | 35,1
Z-147K-01I 20 90,9 1,485 EN 10270-1 176,1 199,61 108,71 58,4 | 90,9 | 54,6 | 29,7
Z-156JI 20 123,5 1,929 EN 10270-1 249,9 242,57 119,07 52,0 | 84,3 | 48,6 | 23,0
Z-155I 22,5 93 2,03 EN 10270-1 223,8 194,52 101,52 51,1 | 84,6 | 46,8 | 21,9
Z-156HI 20 91 2,912 EN 10270-1 249,9 169,88 78,88 47,3 | 87,7 | 39,0 | 15,2
Z-156GI 20 86 3,16 EN 10270-1 249,9 158,71 72,71 45,9 | 86,0 | 37,5 | 14,0
Z-158I 18,5 86,6 3,966 EN 10270-1 268,6 148,65 62,05 42,8 | 83,7 | 33,6 | 11,1
Z-162N-01I 20 112 4,035 EN 10270-1 341,5 189,8 77,8 42,9 | 84,5 | 33,3 | 11,0
Z-162NI 20 95,8 5,023 EN 10270-1 341,5 158,32 62,52 41,7 | 86,7 | 29,7 | 8,8
Z-162U-40I 18 105,5 8,891 EN 10270-1 452,6 151,49 45,99 36,2 | 81,6 | 22,1 | 4,9
Z-176I 19,2 103 10,645 EN 10270-1 510 146,64 43,64 35,8 | 83,1 | 20,3 | 4,1
Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202085; Molla di estensione Z-130JI
