Molla di estensione Z-115F-13I Acciaio per molle Ø 1,4 x 20 x 86,3 mm / 180°

Prezzi a scalare - Molla di estensione Z-115F-13I

Quantità Prezzo singolo [EUR]
1 6,0900 EUR
2 3,8400 EUR
3 2,2300 EUR
7 1,8600 EUR
17 0,9400 EUR
37 0,5800 EUR
75 0,4000 EUR
125 0,3775 EUR
175 0,3713 EUR
250 0,3676 EUR
350 0,3582 EUR
450 0,3516 EUR

Molla di estensione Acquistare

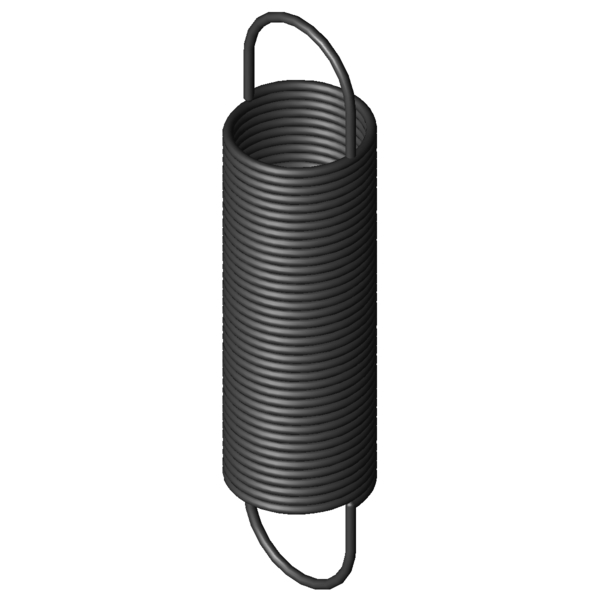

Immagine del prodotto Molla di estensione Z-115F-13I
Immagine del prodotto Molla di estensione Z-115F-13I
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-115F-13I

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,4 mm Diametro del filo
D mm Diametro medio delle spire
De 20 mm Diametro esterno delle spire
Dh 23 mm Diametro minore del cono
L0 86,3 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 56,7 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 392,85 mm Lunghezza massima a carico statico
sn 306,55 mm Escursione elastica massima a carico statico
Fn 49,5 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 14,8 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,154 N/mm Costante della molla
F0 2,3 N Forza di precompressione interna
Fntol 2,8 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 48 gradi Tolleranza posizione occhiello
Gew 29,339 g Peso dell’articolo
PG ZE - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-115F-13I Acciaio per molle Ø 1,4 x 20 x 86,3 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-115F-13I Acciaio per molle Ø 1,4 x 20 x 86,3 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-115F-13I Acciaio per molle Ø 1,4 x 20 x 86,3 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-115F-13I Acciaio per molle Ø 1,4 x 20 x 86,3 mm / 180°

calcolo del percorso della forza Molla di estensione Z-115F-13I

Modulo di richiesta Molla di estensione Z-115F-13I Acciaio per molle Ø 1,4 x 20 x 86,3 mm / 180°

Modulo di richiesta Molla di estensione Z-115F-13I

Molle di estensione simili per Molla di estensione Z-115F-13I Acciaio per molle Ø 1,4 x 20 x 86,3 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-115F-13I EN 10270-1 1,4 20 86,3 49,5 392,85 306,55 0,154 100,0 | 100,0 | 100,0 | 100,0
RZ-115F-13I 1.4310 1,4 20 86,3 44,2 405,4 319,1 0,132 92,8 | 100,0 | 92,7 | 85,8
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-103AI 17,2 91,9 0,117 EN 10270-1 42,35 430,18 338,28 85,1 | 89,7 | 88,1 | 77,5
Z-115F-13I 20 86,3 0,154 EN 10270-1 49,5 392,85 306,55 100,0 | 100,0 | 100,0 | 100,0
Z-115V-14I 20 99 0,175 EN 10270-1 60,54 421,82 322,82 89,3 | 93,5 | 88,4 | 86,1
Z-115V-13I 20 90 0,201 EN 10270-1 60,54 371,17 281,17 86,0 | 96,4 | 86,7 | 75,0
Z-118I 21,6 95 0,211 EN 10270-1 67,4 395,13 300,13 82,6 | 90,3 | 85,7 | 71,9
Z-115V-12I 20 79 0,243 EN 10270-1 60,54 311,57 232,57 78,6 | 95,0 | 78,8 | 62,0
Z-115F-12I 20 65,3 0,248 EN 10270-1 49,5 255,44 190,14 78,3 | 91,9 | 81,0 | 62,0
Z-117AI 21,6 85 0,249 EN 10270-1 67,4 339,54 254,54 77,4 | 92,9 | 78,2 | 61,0
Z-115V-11I 20 70 0,296 EN 10270-1 60,54 260,91 190,91 71,5 | 91,5 | 72,0 | 50,9
Z-121I 17,6 88,6 0,413 EN 10270-1 82,12 272,37 183,77 62,4 | 91,0 | 60,1 | 36,1
Z-130JI 20 100 0,449 EN 10270-1 100,9 309,45 209,45 60,1 | 88,0 | 58,7 | 33,5
Z-121JI 15,5 86,5 0,614 EN 10270-1 92,71 225,55 139,05 54,0 | 88,3 | 49,4 | 24,2
Z-130HI 20 73 0,724 EN 10270-1 100,9 202,91 129,91 51,3 | 87,5 | 45,7 | 20,8
Z-147HI 24 88,6 0,94 EN 10270-1 148 235,65 147,05 46,1 | 81,5 | 40,7 | 16,0
Z-135AI 22 72,8 0,994 EN 10270-1 123,3 187,96 115,16 45,2 | 81,8 | 38,9 | 15,1
Z-137AI 18,6 95 1,033 EN 10270-1 144,7 224,6 129,6 45,8 | 84,6 | 38,2 | 14,5
Z-130K-03I 16 84,6 1,083 EN 10270-1 124,8 190,77 106,17 45,4 | 85,3 | 37,1 | 13,7
Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202085; Molla di estensione Z-115F-13I

Paese d'origine: DE, German; Molla di estensione Z-115F-13I
