Molla di estensione Z-121JI Acciaio per molle Ø 1,6 x 15,5 x 86,5 mm / 180°

Prezzi a scalare - Molla di estensione Z-121JI

Quantità Prezzo singolo [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Molla di estensione Acquistare

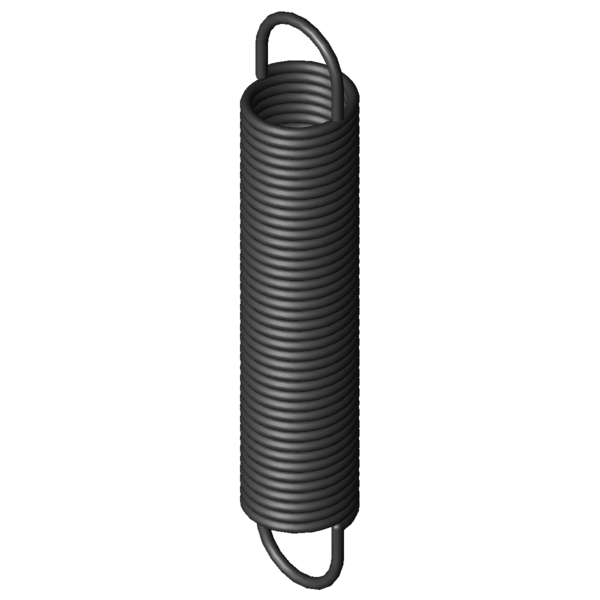

Immagine del prodotto Molla di estensione Z-121JI
Immagine del prodotto Molla di estensione Z-121JI
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-121JI

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,6 mm Diametro del filo
D mm Diametro medio delle spire
De 15,5 mm Diametro esterno delle spire
Dh 18,3 mm Diametro minore del cono
L0 86,5 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 66,4 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 225,55 mm Lunghezza massima a carico statico
sn 139,05 mm Escursione elastica massima a carico statico
Fn 92,71 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 10,05 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,614 N/mm Costante della molla
F0 7,331 N Forza di precompressione interna
Fntol 4,87 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 38 gradi Tolleranza posizione occhiello
Gew 29,33 g Peso dell’articolo
PG ZH - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-121JI Acciaio per molle Ø 1,6 x 15,5 x 86,5 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-121JI Acciaio per molle Ø 1,6 x 15,5 x 86,5 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-121JI Acciaio per molle Ø 1,6 x 15,5 x 86,5 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-121JI Acciaio per molle Ø 1,6 x 15,5 x 86,5 mm / 180°

calcolo del percorso della forza Molla di estensione Z-121JI

Modulo di richiesta Molla di estensione Z-121JI Acciaio per molle Ø 1,6 x 15,5 x 86,5 mm / 180°

Modulo di richiesta Molla di estensione Z-121JI

Molle di estensione simili per Molla di estensione Z-121JI Acciaio per molle Ø 1,6 x 15,5 x 86,5 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-121JI EN 10270-1 1,6 15,5 86,5 92,71 225,55 139,05 0,614 100,0 | 100,0 | 100,0 | 100,0
RZ-121JI 1.4310 1,6 15,5 86,5 78,31 224,02 137,52 0,527 92,4 | 100,0 | 91,7 | 85,4
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-100E-14I 14 86,4 0,117 EN 10270-1 34,48 361,45 275,05 49,7 | 86,3 | 43,9 | 18,8
Z-103AI 17,2 91,9 0,117 EN 10270-1 42,35 430,18 338,28 49,9 | 87,5 | 43,4 | 18,8
Z-106BI 13,7 88,7 0,232 EN 10270-1 52,74 299,11 210,41 56,1 | 87,6 | 52,8 | 27,9
Z-115LI 15 105 0,261 EN 10270-1 66,08 336,91 231,91 65,7 | 88,9 | 65,6 | 42,7
Z-106AI 13,7 80 0,266 EN 10270-1 52,74 263,87 183,87 65,2 | 86,3 | 66,3 | 43,0
Z-115V-25I 15 101,5 0,392 EN 10270-1 79,83 288,81 187,31 78,7 | 91,9 | 80,2 | 63,9
Z-115KI 15 76,9 0,394 EN 10270-1 66,08 230,86 153,96 78,7 | 91,1 | 80,8 | 64,4
Z-121I 17,6 88,6 0,413 EN 10270-1 82,12 272,37 183,77 81,5 | 95,2 | 82,1 | 67,0
Z-115V-24I 15 91 0,451 EN 10270-1 79,83 253,8 162,8 84,8 | 95,2 | 85,8 | 73,5
Z-121LI 15,5 107,5 0,465 EN 10270-1 92,71 291,11 183,61 85,7 | 93,5 | 87,9 | 75,7
Z-115V-23I 15 82 0,518 EN 10270-1 79,83 223,8 141,8 90,5 | 95,1 | 92,1 | 84,4
Z-121KI 15,5 96 0,535 EN 10270-1 92,71 255,58 159,58 92,5 | 96,7 | 93,6 | 87,1
Z-121JI 15,5 86,5 0,614 EN 10270-1 92,71 225,55 139,05 100,0 | 100,0 | 100,0 | 100,0
Z-115V-22I 15 71,5 0,629 EN 10270-1 79,83 188,79 117,29 91,4 | 91,1 | 85,2 | 98,0
Z-124AI 14,1 94,2 0,735 EN 10270-1 101,3 221,3 127,1 90,8 | 92,2 | 91,7 | 88,7
Z-121HI 15,5 75,5 0,742 EN 10270-1 92,71 190,56 115,06 90,0 | 95,8 | 91,4 | 82,7
Z-124I 14,1 83 0,865 EN 10270-1 101,3 190,99 107,99 83,8 | 95,6 | 84,6 | 71,1
Z-121GI 15,5 66 0,904 EN 10270-1 92,71 160,45 94,45 81,3 | 92,1 | 84,0 | 67,9
Z-115V-34I 12 86 0,958 EN 10270-1 98,5 181,28 95,28 92,3 | 96,4 | 93,5 | 87,0
Z-124GI 12,7 92 1,05 EN 10270-1 111,8 190,57 98,57 87,6 | 94,5 | 89,0 | 79,3
Z-130K-03I 16 84,6 1,083 EN 10270-1 124,8 190,77 106,17 75,5 | 94,5 | 75,3 | 56,7
Z-140AI 18 87,4 1,263 EN 10270-1 149,2 196,22 108,82 69,1 | 88,4 | 70,2 | 48,6
Z-141GI 16 87 1,828 EN 10270-1 166,7 170,28 83,28 61,1 | 92,1 | 57,8 | 33,3
Z-144I 14,5 98,8 2,113 EN 10270-1 182,5 177,31 78,51 62,2 | 85,1 | 62,8 | 38,7
Z-130OI 12 87,2 2,551 EN 10270-1 162,8 145,63 58,43 60,1 | 91,2 | 56,9 | 32,3
Z-158I 18,5 86,6 3,966 EN 10270-1 268,6 148,65 62,05 45,8 | 82,6 | 39,6 | 15,4
Z-147NI 15 74,2 4,645 EN 10270-1 229,9 119,23 45,03 44,8 | 85,1 | 36,4 | 13,1
Z-161I 15 81 8,316 EN 10270-1 324,5 116,49 35,49 39,7 | 84,8 | 27,0 | 7,3
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202085; Molla di estensione Z-121JI

Paese d'origine: DE, German; Molla di estensione Z-121JI

Immagine del prodotto - Molle a trazione Z-121JI

Immagine del prodotto - Molle a trazione Z-121JI

QR-Code: Molla di estensione Z-121JI

QR-Code - Molle a trazione - Z-121JI | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-121ji.html
