Molla di estensione Z-161I Acciaio per molle Ø 2,5 x 15 x 81 mm / 180°

Prezzi a scalare - Molla di estensione Z-161I

Quantità	Prezzo singolo [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5700 EUR
175	0,5700 EUR
250	0,5700 EUR
350	0,5700 EUR
450	0,5700 EUR

Molla di estensione Acquistare

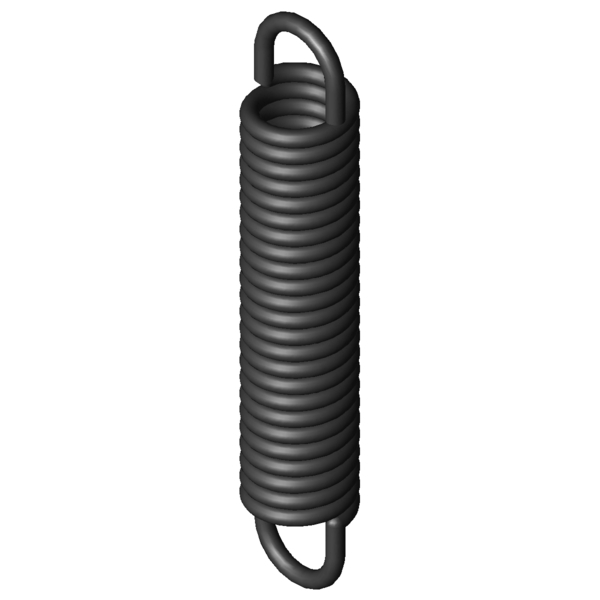

Immagine del prodotto Molla di estensione Z-161I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-161I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	15	mm	Diametro esterno delle spire
Dh	19,1	mm	Diametro minore del cono
L0	81	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	63,75	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	116,49	mm	Lunghezza massima a carico statico
sn	35,49	mm	Escursione elastica massima a carico statico
Fn	324,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	8,62	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	8,316	N/mm	Costante della molla
F0	29,41	N	Forza di precompressione interna
Fntol	27,33	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	26	gradi	Tolleranza posizione occhiello
Gew	40,01	g	Peso dell’articolo
PG	#ZH	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-161I Acciaio per molle Ø 2,5 x 15 x 81 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-161I Acciaio per molle Ø 2,5 x 15 x 81 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-161I Acciaio per molle Ø 2,5 x 15 x 81 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-161I Acciaio per molle Ø 2,5 x 15 x 81 mm / 180°

calcolo del percorso della forza Molla di estensione Z-161I

Modulo di richiesta Molla di estensione Z-161I Acciaio per molle Ø 2,5 x 15 x 81 mm / 180°

Modulo di richiesta Molla di estensione Z-161I

Molle di estensione simili per Molla di estensione Z-161I Acciaio per molle Ø 2,5 x 15 x 81 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-161I	EN 10270-1	2,5	15	81	324,5	116,49	35,49	8,316	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-161I	1.4310	2,5	15	81	269,8	115,5	34,5	7,143	91,9 \| 100,0 \| 90,2 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-121JI	15,5	86,5	0,614	EN 10270-1	92,71	225,55	139,05	39,7 \| 84,8 \| 27,0 \| 7,3
Z-115V-22I	15	71,5	0,629	EN 10270-1	79,83	188,79	117,29	39,2 \| 82,8 \| 27,4 \| 7,4
Z-124AI	14,1	94,2	0,735	EN 10270-1	101,3	221,3	127,1	39,9 \| 81,3 \| 29,6 \| 8,7
Z-121HI	15,5	75,5	0,742	EN 10270-1	92,71	190,56	115,06	41,1 \| 84,7 \| 29,7 \| 8,8
Z-115V-21I	15	62,5	0,762	EN 10270-1	79,83	158,78	96,28	39,6 \| 79,1 \| 30,7 \| 9,1
Z-124I	14,1	83	0,865	EN 10270-1	101,3	190,99	107,99	42,5 \| 85,2 \| 32,0 \| 10,3
Z-121GI	15,5	66	0,904	EN 10270-1	92,71	160,45	94,45	41,5 \| 80,8 \| 33,1 \| 10,7
Z-115V-34I	12	86	0,958	EN 10270-1	98,5	181,28	95,28	41,1 \| 78,1 \| 33,8 \| 11,3
Z-130K-03I	16	84,6	1,083	EN 10270-1	124,8	190,77	106,17	45,3 \| 87,2 \| 35,9 \| 12,9
Z-115V-33I	12	77	1,1	EN 10270-1	98,5	159,98	82,98	42,6 \| 78,4 \| 36,6 \| 13,0
Z-127I	11,6	79	1,69	EN 10270-1	121,5	145,08	66,08	48,4 \| 79,6 \| 45,6 \| 20,1
Z-141GI	16	87	1,828	EN 10270-1	166,7	170,28	83,28	52,6 \| 89,0 \| 47,0 \| 21,9
Z-144I	14,5	98,8	2,113	EN 10270-1	182,5	177,31	78,51	54,1 \| 86,2 \| 50,7 \| 25,4
Z-147NI	15	74,2	4,645	EN 10270-1	229,9	119,23	45,03	74,6 \| 93,2 \| 74,8 \| 55,8
Z-161I	15	81	8,316	EN 10270-1	324,5	116,49	35,49	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-39I	18	86	11,93	EN 10270-1	452,6	120,3	34,3	80,1 \| 87,0 \| 84,2 \| 69,3
Z-162SI	14	86,2	18,192	EN 10270-1	466,9	109,33	23,13	68,3 \| 92,2 \| 67,3 \| 45,3
Z-177RI	18	78,5	36,971	EN 10270-1	739,6	96,56	18,06	51,0 \| 83,2 \| 47,4 \| 22,3

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202085; Molla di estensione Z-161I

Paese d'origine: DE, German; Molla di estensione Z-161I

Immagine del prodotto - Molle a trazione Z-161I

QR-Code: Molla di estensione Z-161I

QR-Code - Molle a trazione - Z-161I | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-161i.html
