Molla di estensione Z-121I Acciaio per molle Ø 1,6 x 17,6 x 88,6 mm / 180°

Prezzi a scalare - Molla di estensione Z-121I

Quantità	Prezzo singolo [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Molla di estensione Acquistare

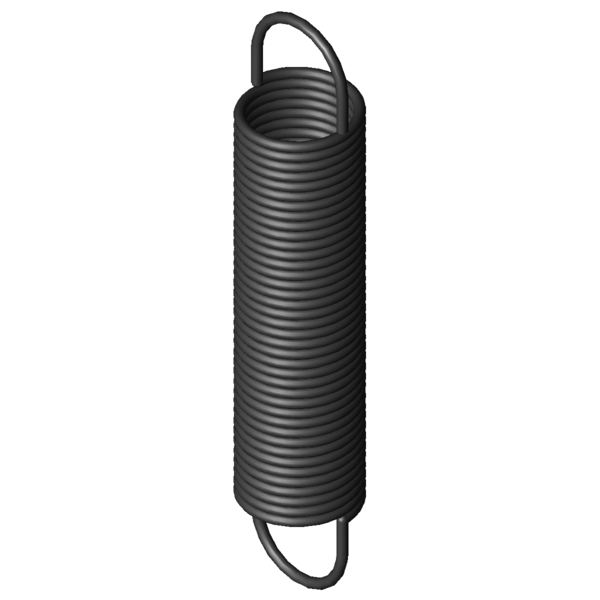

Immagine del prodotto Molla di estensione Z-121I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-121I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,6	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	17,6	mm	Diametro esterno delle spire
Dh	20,4	mm	Diametro minore del cono
L0	88,6	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	64,8	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	272,37	mm	Lunghezza massima a carico statico
sn	183,77	mm	Escursione elastica massima a carico statico
Fn	82,12	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	11,9	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,413	N/mm	Costante della molla
F0	6,221	N	Forza di precompressione interna
Fntol	4,28	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,8	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	41	gradi	Tolleranza posizione occhiello
Gew	32,96	g	Peso dell’articolo
PG	ZH	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-121I Acciaio per molle Ø 1,6 x 17,6 x 88,6 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-121I Acciaio per molle Ø 1,6 x 17,6 x 88,6 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-121I Acciaio per molle Ø 1,6 x 17,6 x 88,6 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-121I Acciaio per molle Ø 1,6 x 17,6 x 88,6 mm / 180°

calcolo del percorso della forza Molla di estensione Z-121I

Modulo di richiesta Molla di estensione Z-121I Acciaio per molle Ø 1,6 x 17,6 x 88,6 mm / 180°

Modulo di richiesta Molla di estensione Z-121I

Molle di estensione simili per Molla di estensione Z-121I Acciaio per molle Ø 1,6 x 17,6 x 88,6 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-121I	EN 10270-1	1,6	17,6	88,6	82,12	272,37	183,77	0,413	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-121I	1.4310	1,6	17,6	88,6	69,37	270,24	181,64	0,354	92,4 \| 100,0 \| 91,7 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-103AI	17,2	91,9	0,117	EN 10270-1	42,35	430,18	338,28	57,2 \| 90,8 \| 52,9 \| 28,0
Z-100E-14I	14	86,4	0,117	EN 10270-1	34,48	361,45	275,05	54,8 \| 81,9 \| 54,4 \| 28,1
Z-115F-13I	20	86,3	0,154	EN 10270-1	49,5	392,85	306,55	62,4 \| 91,0 \| 60,1 \| 36,1
Z-103I	17,2	70,8	0,168	EN 10270-1	42,35	306,38	235,58	63,4 \| 85,3 \| 64,8 \| 40,2
Z-115V-14I	20	99	0,175	EN 10270-1	60,54	421,82	322,82	65,9 \| 90,4 \| 65,3 \| 42,0
Z-115V-13I	20	90	0,201	EN 10270-1	60,54	371,17	281,17	70,4 \| 93,4 \| 69,5 \| 48,2
Z-106BI	13,7	88,7	0,232	EN 10270-1	52,74	299,11	210,41	72,4 \| 85,3 \| 75,8 \| 56,1
Z-115V-12I	20	79	0,243	EN 10270-1	60,54	311,57	232,57	75,0 \| 90,3 \| 76,4 \| 58,3
Z-121BI	17,6	111	0,305	EN 10270-1	82,12	359,8	248,8	80,5 \| 95,0 \| 81,2 \| 65,4
Z-121AI	17,6	99,8	0,351	EN 10270-1	82,12	316,3	216,5	85,1 \| 93,6 \| 86,7 \| 75,1
Z-121I	17,6	88,6	0,413	EN 10270-1	82,12	272,37	183,77	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-24I	15	91	0,451	EN 10270-1	79,83	253,8	162,8	92,1 \| 91,7 \| 87,4 \| 97,1
Z-115V-23I	15	82	0,518	EN 10270-1	79,83	223,8	141,8	85,7 \| 90,5 \| 87,2 \| 79,4
Z-121KI	15,5	96	0,535	EN 10270-1	92,71	255,58	159,58	92,3 \| 96,4 \| 93,5 \| 86,9
Z-121JI	15,5	86,5	0,614	EN 10270-1	92,71	225,55	139,05	85,7 \| 93,5 \| 87,9 \| 75,7
Z-141I	18	104	1,007	EN 10270-1	149,2	240,46	136,46	67,3 \| 87,6 \| 68,2 \| 46,2
Z-137AI	18,6	95	1,033	EN 10270-1	144,7	224,6	129,6	64,3 \| 89,3 \| 63,6 \| 40,0
Z-130K-03I	16	84,6	1,083	EN 10270-1	124,8	190,77	106,17	63,9 \| 91,8 \| 61,8 \| 38,0
Z-140AI	18	87,4	1,263	EN 10270-1	149,2	196,22	108,82	60,6 \| 92,1 \| 57,1 \| 32,6
Z-147K-01I	20	90,9	1,485	EN 10270-1	176,1	199,61	108,71	55,5 \| 86,1 \| 52,9 \| 27,6
Z-141GI	16	87	1,828	EN 10270-1	166,7	170,28	83,28	53,9 \| 85,9 \| 50,5 \| 25,2
Z-156HI	20	91	2,912	EN 10270-1	249,9	169,88	78,88	45,0 \| 83,1 \| 37,9 \| 14,1
Z-156GI	20	86	3,16	EN 10270-1	249,9	158,71	72,71	44,1 \| 83,0 \| 36,2 \| 13,0
Z-158I	18,5	86,6	3,966	EN 10270-1	268,6	148,65	62,05	42,7 \| 85,6 \| 32,2 \| 10,3
Z-162NI	20	95,8	5,023	EN 10270-1	341,5	158,32	62,52	38,8 \| 79,2 \| 29,0 \| 8,2
Z-161I	15	81	8,316	EN 10270-1	324,5	116,49	35,49	35,8 \| 80,2 \| 22,3 \| 4,9

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-121I

Paese d'origine: DE, German; Molla di estensione Z-121I

Immagine del prodotto - Molle a trazione Z-121I

QR-Code: Molla di estensione Z-121I

QR-Code - Molle a trazione - Z-121I | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-121i.html
