Molla di estensione Z-162U-29I Acciaio per molle Ø 3 x 24 x 94 mm / 180°

Prezzi a scalare - Molla di estensione Z-162U-29I

Quantità Prezzo singolo [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 2,8700 EUR
37 2,8700 EUR
75 2,8700 EUR
125 2,8700 EUR
175 2,8700 EUR
250 2,8700 EUR
350 2,8700 EUR
450 2,8700 EUR

Molla di estensione Acquistare

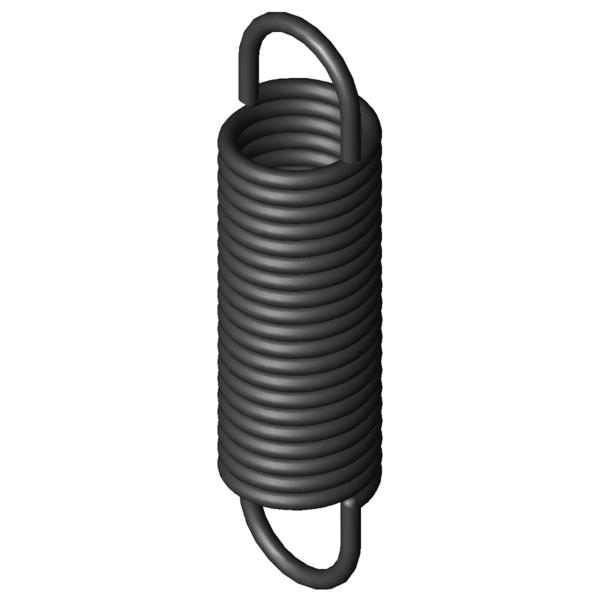

Immagine del prodotto Molla di estensione Z-162U-29I
Immagine del prodotto Molla di estensione Z-162U-29I
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-29I

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 3 mm Diametro del filo
D mm Diametro medio delle spire
De 24 mm Diametro esterno delle spire
Dh 28,9 mm Diametro minore del cono
L0 94 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 64,5 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 167,9 mm Lunghezza massima a carico statico
sn 73,9 mm Escursione elastica massima a carico statico
Fn 348,5 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 14,75 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 4,35 N/mm Costante della molla
F0 27,5 N Forza di precompressione interna
Fntol 19,7 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,5 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 25 gradi Tolleranza posizione occhiello
Gew 82,04 g Peso dell’articolo
PG ###ZM - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-29I Acciaio per molle Ø 3 x 24 x 94 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-29I Acciaio per molle Ø 3 x 24 x 94 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-29I Acciaio per molle Ø 3 x 24 x 94 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-29I Acciaio per molle Ø 3 x 24 x 94 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162U-29I

Modulo di richiesta Molla di estensione Z-162U-29I Acciaio per molle Ø 3 x 24 x 94 mm / 180°

Modulo di richiesta Molla di estensione Z-162U-29I

Molle di estensione simili per Molla di estensione Z-162U-29I Acciaio per molle Ø 3 x 24 x 94 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-162U-29I EN 10270-1 3 24 94 348,5 167,9 73,9 4,35 100,0 | 100,0 | 100,0 | 100,0
RZ-162U-29I 1.4310 3 24 94 287,9 165,2 71,2 3,733 91,7 | 100,0 | 89,5 | 85,7
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-130E-12I 24 80,3 0,399 EN 10270-1 84,2 281,57 201,27 40,4 | 81,8 | 30,4 | 8,9
Z-130JI 20 100 0,449 EN 10270-1 100,9 309,45 209,45 40,5 | 79,1 | 32,1 | 10,2
Z-136I 22 110 0,516 EN 10270-1 123,3 331,89 221,89 42,5 | 81,3 | 34,3 | 11,8
Z-132I 27 78,8 0,535 EN 10270-1 101,2 255,15 176,35 42,5 | 79,8 | 35,5 | 12,2
Z-147HI 24 88,6 0,94 EN 10270-1 148 235,65 147,05 52,3 | 89,2 | 46,4 | 21,3
Z-137AI 18,6 95 1,033 EN 10270-1 144,7 224,6 129,6 51,3 | 81,0 | 49,3 | 23,7
Z-152I 27,5 101 1,04 EN 10270-1 184,9 265,71 164,71 53,6 | 87,9 | 49,0 | 23,8
Z-147K-01I 20 90,9 1,485 EN 10270-1 176,1 199,61 108,71 59,4 | 84,5 | 59,3 | 34,4
Z-147GI 24 68,8 1,486 EN 10270-1 148 161,83 93,03 65,9 | 85,7 | 67,1 | 44,9
Z-155I 22,5 93 2,03 EN 10270-1 223,8 194,52 101,52 69,1 | 92,0 | 68,5 | 46,7
Z-162K-21I 25 104 2,34 EN 10270-1 277,6 213,6 109,6 73,5 | 93,2 | 73,5 | 53,7
Z-156HI 20 91 2,912 EN 10270-1 249,9 169,88 78,88 79,2 | 87,8 | 82,7 | 67,2
Z-156GI 20 86 3,16 EN 10270-1 249,9 158,71 72,71 81,3 | 86,1 | 85,0 | 72,9
Z-162U-30I 24 115 3,24 EN 10270-1 348,5 214,09 99,09 85,3 | 93,9 | 87,3 | 74,6
Z-162U-29I 24 94 4,35 EN 10270-1 348,5 167,9 73,9 100,0 | 100,0 | 100,0 | 100,0
Z-162NI 20 95,8 5,023 EN 10270-1 341,5 158,32 62,52 89,7 | 91,6 | 91,3 | 86,3
Z-173I 23,2 110 5,485 EN 10270-1 430,1 183,35 73,35 87,5 | 92,0 | 90,1 | 80,4
Z-162U-28I 24 69 7,13 EN 10270-1 348,5 114,03 45,03 68,1 | 90,7 | 67,7 | 45,8
Z-176I 19,2 103 10,645 EN 10270-1 510 146,64 43,64 64,1 | 88,3 | 63,7 | 40,4
Z-177MI 25 89,7 11,264 EN 10270-1 555,1 135,72 46,02 64,4 | 91,6 | 62,5 | 39,1
Z-194I 29 93,6 12,364 EN 10270-1 645,8 142,28 48,68 54,1 | 80,4 | 55,0 | 26,7
Z-202AI 24 113,5 15,9 EN 10270-1 765,7 157,3 43,8 55,1 | 85,9 | 52,4 | 27,0
Z-223HI 30 94 20,15 EN 10270-1 858,7 133 39 46,0 | 78,8 | 43,2 | 16,1
Z-202I 24 85,6 24,148 EN 10270-1 765,7 114,47 28,87 49,6 | 88,7 | 42,3 | 17,8
Z-230HI 25 87 38,79 EN 10270-1 1008 110,2 23,2 37,5 | 75,3 | 29,2 | 8,2
Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-29I

Paese d'origine: DE, German; Molla di estensione Z-162U-29I
