Molla di estensione Z-230HI Acciaio per molle Ø 4,5 x 25 x 87 mm / 180°

Prezzi a scalare - Molla di estensione Z-230HI

Quantità	Prezzo singolo [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	4,0000 EUR
37	4,0000 EUR
75	4,0000 EUR
125	4,0000 EUR
175	4,0000 EUR
250	4,0000 EUR
350	4,0000 EUR

Molla di estensione Acquistare

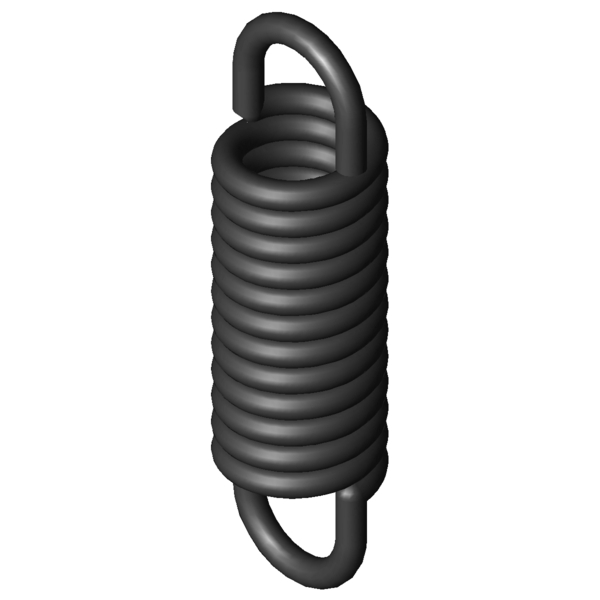

Immagine del prodotto Molla di estensione Z-230HI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-230HI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	4,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	25	mm	Diametro esterno delle spire
Dh	32,1	mm	Diametro minore del cono
L0	87	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	60,75	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	110,2	mm	Lunghezza massima a carico statico
sn	23,2	mm	Escursione elastica massima a carico statico
Fn	1008	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	13,3	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	38,79	N/mm	Costante della molla
F0	110	N	Forza di precompressione interna
Fntol	88,1	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	17	gradi	Tolleranza posizione occhiello
Gew	115,4123	g	Peso dell’articolo
PG	###AF	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-230HI Acciaio per molle Ø 4,5 x 25 x 87 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-230HI Acciaio per molle Ø 4,5 x 25 x 87 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-230HI Acciaio per molle Ø 4,5 x 25 x 87 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-230HI Acciaio per molle Ø 4,5 x 25 x 87 mm / 180°

calcolo del percorso della forza Molla di estensione Z-230HI

Modulo di richiesta Molla di estensione Z-230HI Acciaio per molle Ø 4,5 x 25 x 87 mm / 180°

Modulo di richiesta Molla di estensione Z-230HI

Molle di estensione simili per Molla di estensione Z-230HI Acciaio per molle Ø 4,5 x 25 x 87 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-230HI	EN 10270-1	4,5	25	87	1008	110,2	23,2	38,79	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-151AI	27,5	71	2,037	EN 10270-1	184,9	155,03	84,03	34,7 \| 76,0 \| 23,0 \| 5,1
Z-162K-21I	25	104	2,34	EN 10270-1	277,6	213,6	109,6	37,4 \| 82,0 \| 24,4 \| 5,8
Z-156HI	20	91	2,912	EN 10270-1	249,9	169,88	78,88	37,1 \| 77,1 \| 27,1 \| 7,3
Z-156GI	20	86	3,16	EN 10270-1	249,9	158,71	72,71	38,1 \| 78,1 \| 28,3 \| 7,9
Z-158I	18,5	86,6	3,966	EN 10270-1	268,6	148,65	62,05	39,4 \| 76,4 \| 32,0 \| 10,0
Z-162U-29I	24	94	4,35	EN 10270-1	348,5	167,9	73,9	43,0 \| 85,1 \| 33,0 \| 10,9
Z-162K-20I	25	65	5,45	EN 10270-1	277,6	111,96	46,96	43,7 \| 79,0 \| 38,5 \| 13,6
Z-169I	28,2	76,4	5,945	EN 10270-1	358,7	132,8	56,4	45,2 \| 82,5 \| 38,4 \| 14,6
Z-162U-28I	24	69	7,13	EN 10270-1	348,5	114,03	45,03	47,2 \| 80,7 \| 43,0 \| 17,8
Z-177MI	25	89,7	11,264	EN 10270-1	555,1	135,72	46,02	57,6 \| 92,3 \| 52,7 \| 27,8
Z-194I	29	93,6	12,364	EN 10270-1	645,8	142,28	48,68	58,6 \| 89,3 \| 55,9 \| 30,5
Z-177LI	25	68,1	18,379	EN 10270-1	555,1	96,31	28,21	66,7 \| 86,1 \| 68,7 \| 45,3
Z-223HI	30	94	20,15	EN 10270-1	858,7	133	39	71,7 \| 92,0 \| 72,3 \| 50,7
Z-202I	24	85,6	24,148	EN 10270-1	765,7	114,47	28,87	77,9 \| 94,4 \| 78,2 \| 61,0
Z-230HI	25	87	38,79	EN 10270-1	1008	110,2	23,2	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 14

Numero della tariffa doganale: 73202085; Molla di estensione Z-230HI

Paese d'origine: DE, German; Molla di estensione Z-230HI
