Molla di estensione Z-147GI Acciaio per molle Ø 2,2 x 24 x 68,8 mm / 180°

Prezzi a scalare - Molla di estensione Z-147GI

Quantità Prezzo singolo [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6900 EUR
175 0,6900 EUR
250 0,6900 EUR
350 0,6900 EUR
450 0,6900 EUR

Molla di estensione Acquistare

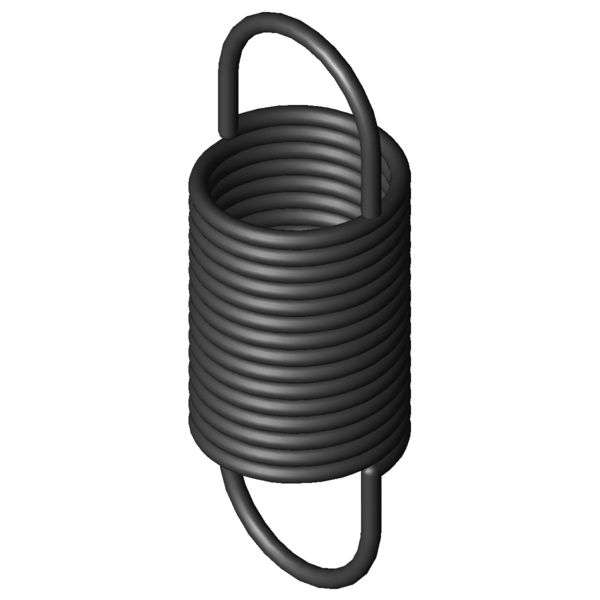

Immagine del prodotto Molla di estensione Z-147GI
Immagine del prodotto Molla di estensione Z-147GI
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-147GI

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,2 mm Diametro del filo
D mm Diametro medio delle spire
De 24 mm Diametro esterno delle spire
Dh 27,8 mm Diametro minore del cono
L0 68,8 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 36,3 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 161,83 mm Lunghezza massima a carico statico
sn 93,03 mm Escursione elastica massima a carico statico
Fn 148 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 16,25 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,486 N/mm Costante della molla
F0 9,811 N Forza di precompressione interna
Fntol 8,89 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,45 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 25 gradi Tolleranza posizione occhiello
Gew 35,51 g Peso dell’articolo
PG #ZJ - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-147GI Acciaio per molle Ø 2,2 x 24 x 68,8 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-147GI Acciaio per molle Ø 2,2 x 24 x 68,8 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-147GI Acciaio per molle Ø 2,2 x 24 x 68,8 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-147GI Acciaio per molle Ø 2,2 x 24 x 68,8 mm / 180°

calcolo del percorso della forza Molla di estensione Z-147GI

Modulo di richiesta Molla di estensione Z-147GI Acciaio per molle Ø 2,2 x 24 x 68,8 mm / 180°

Modulo di richiesta Molla di estensione Z-147GI

Molle di estensione simili per Molla di estensione Z-147GI Acciaio per molle Ø 2,2 x 24 x 68,8 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-147GI EN 10270-1 2,2 24 68,8 148 161,83 93,03 1,486 100,0 | 100,0 | 100,0 | 100,0
RZ-147GI 1.4310 2,2 24 68,8 123,7 159,6 90,8 1,276 92,1 | 100,0 | 90,6 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115F-12I 20 65,3 0,248 EN 10270-1 49,5 255,44 190,14 46,1 | 80,6 | 41,2 | 16,4
Z-115V-11I 20 70 0,296 EN 10270-1 60,54 260,91 190,91 49,3 | 83,3 | 44,8 | 19,9
Z-117I 21,6 71 0,341 EN 10270-1 67,4 257,15 186,15 52,4 | 86,5 | 47,8 | 22,8
Z-130E-12I 24 80,3 0,399 EN 10270-1 84,2 281,57 201,27 55,7 | 89,2 | 51,6 | 26,3
Z-132I 27 78,8 0,535 EN 10270-1 101,2 255,15 176,35 61,9 | 89,0 | 60,6 | 36,1
Z-130E-11I 24 64,2 0,631 EN 10270-1 84,2 191,54 127,34 66,1 | 91,7 | 65,0 | 41,6
Z-130HI 20 73 0,724 EN 10270-1 100,9 202,91 129,91 68,4 | 86,5 | 69,9 | 48,8
Z-131I 27 62,8 0,907 EN 10270-1 101,2 166,8 104 76,8 | 90,4 | 78,9 | 61,2
Z-147HI 24 88,6 0,94 EN 10270-1 148 235,65 147,05 79,1 | 92,6 | 81,6 | 63,3
Z-135AI 22 72,8 0,994 EN 10270-1 123,3 187,96 115,16 80,6 | 92,4 | 82,0 | 67,3
Z-130E-10I 24 53,5 1,029 EN 10270-1 84,2 131,54 78,04 74,9 | 86,5 | 70,4 | 67,8
Z-135I 22 70,8 1,045 EN 10270-1 123,3 180,34 109,54 82,7 | 93,3 | 84,1 | 70,8
Z-147E-20I 30 67 1,169 EN 10270-1 118 163,6 96,6 85,8 | 92,5 | 88,0 | 76,8
Z-147GI 24 68,8 1,486 EN 10270-1 148 161,83 93,03 100,0 | 100,0 | 100,0 | 100,0
Z-134I 22 54,8 1,772 EN 10270-1 123,3 119,4 64,6 82,4 | 87,4 | 76,4 | 83,4
Z-137I 18,6 65 1,827 EN 10270-1 144,7 138,29 73,29 85,5 | 87,6 | 88,3 | 80,6
Z-147K-21I 20 75,5 1,968 EN 10270-1 176,1 157,5 82 83,9 | 91,5 | 86,1 | 74,1
Z-151AI 27,5 71 2,037 EN 10270-1 184,9 155,03 84,03 82,7 | 90,7 | 85,2 | 72,3
Z-151I 27,5 68,5 2,215 EN 10270-1 184,9 145,81 77,31 79,9 | 91,6 | 81,6 | 66,5
Z-147FI 24 55,6 2,425 EN 10270-1 148 112,62 57,02 78,5 | 93,6 | 80,6 | 61,3
Z-162FI 30 69,8 3,275 EN 10270-1 233,4 135,65 65,85 65,9 | 85,7 | 67,1 | 44,9
Z-154I 22,5 60,5 4,326 EN 10270-1 223,8 108,15 47,65 60,8 | 89,9 | 58,7 | 33,9
Z-156FI 20 63,5 5,121 EN 10270-1 249,9 108,37 44,87 56,7 | 87,9 | 53,7 | 28,6
Z-162K-20I 25 65 5,45 EN 10270-1 277,6 111,96 46,96 56,2 | 89,7 | 51,9 | 26,9
Z-169I 28,2 76,4 5,945 EN 10270-1 358,7 132,8 56,4 52,4 | 81,3 | 50,9 | 25,0
Z-162U-28I 24 69 7,13 EN 10270-1 348,5 114,03 45,03 52,3 | 91,0 | 45,4 | 20,6
Z-162MI 20 70,6 7,939 EN 10270-1 341,5 110,16 39,56 49,3 | 86,5 | 42,9 | 18,4
Z-172I 23,2 68,4 11,611 EN 10270-1 430,1 102,83 34,43 45,6 | 88,3 | 35,7 | 12,7
Z-177LI 25 68,1 18,379 EN 10270-1 555,1 96,31 28,21 40,6 | 85,4 | 28,5 | 8,1
Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202085; Molla di estensione Z-147GI

Paese d'origine: DE, German; Molla di estensione Z-147GI

Immagine del prodotto - Molle a trazione Z-147GI

Immagine del prodotto - Molle a trazione Z-147GI

QR-Code: Molla di estensione Z-147GI

QR-Code - Molle a trazione - Z-147GI | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-147gi.html
