Molla di estensione Z-135I Acciaio per molle Ø 2 x 22 x 70,8 mm / 180°

Prezzi a scalare - Molla di estensione Z-135I

Quantità Prezzo singolo [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Molla di estensione Acquistare

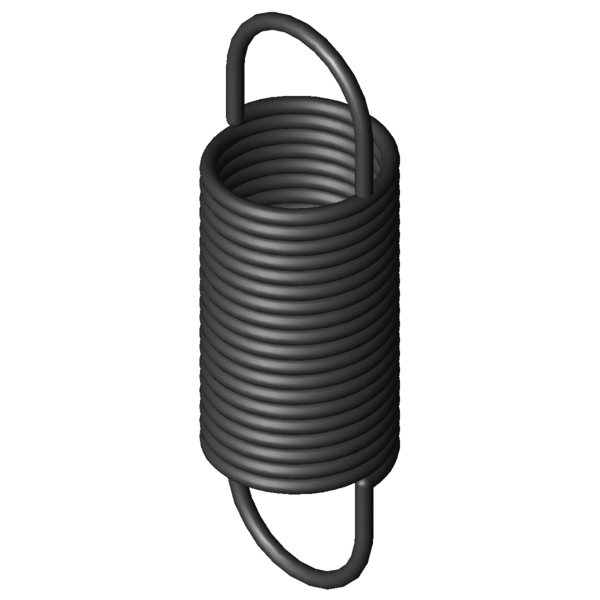

Immagine del prodotto Molla di estensione Z-135I
Immagine del prodotto Molla di estensione Z-135I
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-135I

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2 mm Diametro del filo
D mm Diametro medio delle spire
De 22 mm Diametro esterno delle spire
Dh 25,5 mm Diametro minore del cono
L0 70,8 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 41 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 180,34 mm Lunghezza massima a carico statico
sn 109,54 mm Escursione elastica massima a carico statico
Fn 123,3 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 14,9 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,045 N/mm Costante della molla
F0 8,881 N Forza di precompressione interna
Fntol 7,11 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,45 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 29 gradi Tolleranza posizione occhiello
Gew 33,35 g Peso dell’articolo
PG ZH - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-135I Acciaio per molle Ø 2 x 22 x 70,8 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-135I Acciaio per molle Ø 2 x 22 x 70,8 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-135I Acciaio per molle Ø 2 x 22 x 70,8 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-135I Acciaio per molle Ø 2 x 22 x 70,8 mm / 180°

calcolo del percorso della forza Molla di estensione Z-135I

Modulo di richiesta Molla di estensione Z-135I Acciaio per molle Ø 2 x 22 x 70,8 mm / 180°

Modulo di richiesta Molla di estensione Z-135I

Molle di estensione simili per Molla di estensione Z-135I Acciaio per molle Ø 2 x 22 x 70,8 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-135I EN 10270-1 2 22 70,8 123,3 180,34 109,54 1,045 100,0 | 100,0 | 100,0 | 100,0
RZ-135I 1.4310 2 22 70,8 103,4 178,11 107,31 0,897 92,2 | 100,0 | 90,9 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-103I 17,2 70,8 0,168 EN 10270-1 42,35 306,38 235,58 45,5 | 80,2 | 40,4 | 16,0
Z-115V-12I 20 79 0,243 EN 10270-1 60,54 311,57 232,57 52,1 | 85,2 | 48,1 | 23,1
Z-115F-12I 20 65,3 0,248 EN 10270-1 49,5 255,44 190,14 52,1 | 84,4 | 48,9 | 23,1
Z-117AI 21,6 85 0,249 EN 10270-1 67,4 339,54 254,54 53,2 | 87,2 | 48,8 | 23,5
Z-115V-11I 20 70 0,296 EN 10270-1 60,54 260,91 190,91 56,6 | 88,3 | 53,2 | 28,2
Z-117I 21,6 71 0,341 EN 10270-1 67,4 257,15 186,15 60,5 | 92,6 | 56,8 | 32,2
Z-130E-12I 24 80,3 0,399 EN 10270-1 84,2 281,57 201,27 62,8 | 89,9 | 61,4 | 37,2
Z-130E-11I 24 64,2 0,631 EN 10270-1 84,2 191,54 127,34 75,6 | 90,8 | 77,2 | 58,7
Z-120I 17,6 64,6 0,665 EN 10270-1 82,12 178,69 114,09 76,3 | 83,7 | 81,3 | 63,9
Z-130HI 20 73 0,724 EN 10270-1 100,9 202,91 129,91 81,6 | 92,6 | 83,1 | 69,0
Z-135AI 22 72,8 0,994 EN 10270-1 123,3 187,96 115,16 97,3 | 99,1 | 97,6 | 95,1
Z-135I 22 70,8 1,045 EN 10270-1 123,3 180,34 109,54 100,0 | 100,0 | 100,0 | 100,0
Z-130GI 20 56,8 1,144 EN 10270-1 100,9 138,99 82,19 85,7 | 87,0 | 78,4 | 91,7
Z-147GI 24 68,8 1,486 EN 10270-1 148 161,83 93,03 82,7 | 93,3 | 84,1 | 70,8
Z-134I 22 54,8 1,772 EN 10270-1 123,3 119,4 64,6 77,0 | 92,5 | 79,5 | 59,0
Z-137I 18,6 65 1,827 EN 10270-1 144,7 138,29 73,29 75,1 | 92,1 | 76,1 | 57,0
Z-147K-21I 20 75,5 1,968 EN 10270-1 176,1 157,5 82 72,2 | 91,9 | 72,4 | 52,4
Z-151AI 27,5 71 2,037 EN 10270-1 184,9 155,03 84,03 69,8 | 86,6 | 71,7 | 51,2
Z-140I 18 64,4 2,041 EN 10270-1 149,2 131,77 67,37 71,3 | 90,9 | 72,1 | 50,8
Z-151I 27,5 68,5 2,215 EN 10270-1 184,9 145,81 77,31 67,1 | 85,6 | 68,6 | 47,1
Z-154I 22,5 60,5 4,326 EN 10270-1 223,8 108,15 47,65 53,7 | 87,7 | 49,3 | 24,0
Z-156FI 20 63,5 5,121 EN 10270-1 249,9 108,37 44,87 50,7 | 86,9 | 45,2 | 20,2
Z-162K-20I 25 65 5,45 EN 10270-1 277,6 111,96 46,96 48,8 | 83,7 | 43,6 | 19,0
Z-157AI 18,5 62 6,7 EN 10270-1 268,6 98,72 36,72 46,3 | 83,9 | 39,7 | 15,4
Z-162U-28I 24 69 7,13 EN 10270-1 348,5 114,03 45,03 46,0 | 85,3 | 38,2 | 14,5
Z-162MI 20 70,6 7,939 EN 10270-1 341,5 110,16 39,56 45,5 | 87,4 | 36,1 | 13,0
Z-172I 23,2 68,4 11,611 EN 10270-1 430,1 102,83 34,43 41,2 | 84,6 | 30,0 | 9,0
Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202085; Molla di estensione Z-135I

Paese d'origine: DE, German; Molla di estensione Z-135I
