Molla di estensione Z-162MI Acciaio per molle Ø 2,8 x 20 x 70,6 mm / 180°

Prezzi a scalare - Molla di estensione Z-162MI

Quantità	Prezzo singolo [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	2,6300 EUR
37	2,6300 EUR
75	2,6300 EUR
125	2,6300 EUR
175	2,6300 EUR
250	2,6300 EUR
350	2,6300 EUR
450	2,6300 EUR

Molla di estensione Acquistare

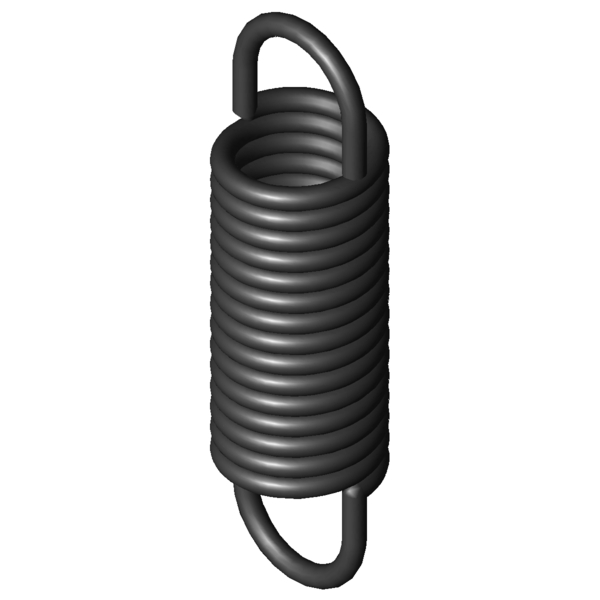

Immagine del prodotto Molla di estensione Z-162MI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162MI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	20	mm	Diametro esterno delle spire
Dh	24,6	mm	Diametro minore del cono
L0	70,6	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	46,2	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	110,16	mm	Lunghezza massima a carico statico
sn	39,56	mm	Escursione elastica massima a carico statico
Fn	341,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	12,2	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	7,939	N/mm	Costante della molla
F0	27,55	N	Forza di precompressione interna
Fntol	25,28	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	22	gradi	Tolleranza posizione occhiello
Gew	45,38	g	Peso dell’articolo
PG	###ZL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162MI Acciaio per molle Ø 2,8 x 20 x 70,6 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162MI Acciaio per molle Ø 2,8 x 20 x 70,6 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162MI Acciaio per molle Ø 2,8 x 20 x 70,6 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162MI Acciaio per molle Ø 2,8 x 20 x 70,6 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162MI

Modulo di richiesta Molla di estensione Z-162MI Acciaio per molle Ø 2,8 x 20 x 70,6 mm / 180°

Modulo di richiesta Molla di estensione Z-162MI

Molle di estensione simili per Molla di estensione Z-162MI Acciaio per molle Ø 2,8 x 20 x 70,6 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162MI	EN 10270-1	2,8	20	70,6	341,5	110,16	39,56	7,939	54,4 \| 87,1 \| 50,6 \| 25,5
RZ-162MI	1.4310	2,8	20	70,6	282,9	108,87	38,27	6,819	91,8 \| 100,0 \| 89,8 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-135AI	22	72,8	0,994	EN 10270-1	123,3	187,96	115,16	68,1 \| 85,8 \| 69,8 \| 48,7
Z-135I	22	70,8	1,045	EN 10270-1	123,3	180,34	109,54	69,8 \| 86,6 \| 71,7 \| 51,2
Z-130GI	20	56,8	1,144	EN 10270-1	100,9	138,99	82,19	44,9 \| 81,6 \| 38,8 \| 14,2
Z-147GI	24	68,8	1,486	EN 10270-1	148	161,83	93,03	82,7 \| 90,7 \| 85,2 \| 72,3
Z-137I	18,6	65	1,827	EN 10270-1	144,7	138,29	73,29	52,2 \| 85,5 \| 48,2 \| 22,9
Z-147K-21I	20	75,5	1,968	EN 10270-1	176,1	157,5	82	93,0 \| 84,9 \| 96,4 \| 97,6
Z-140I	18	64,4	2,041	EN 10270-1	149,2	131,77	67,37	53,7 \| 84,2 \| 51,2 \| 25,7
Z-156GI	20	86	3,16	EN 10270-1	249,9	158,71	72,71	79,5 \| 93,8 \| 80,6 \| 64,1
Z-147K-20I	20	51,5	4,03	EN 10270-1	176,1	91,5	40	70,0 \| 83,8 \| 75,2 \| 51,0
Z-154I	22,5	60,5	4,326	EN 10270-1	223,8	108,15	47,65	68,5 \| 89,0 \| 69,7 \| 46,8
Z-156FI	20	63,5	5,121	EN 10270-1	249,9	108,37	44,87	79,4 \| 93,1 \| 80,7 \| 64,5
Z-157AI	18,5	62	6,7	EN 10270-1	268,6	98,72	36,72	86,8 \| 89,9 \| 85,7 \| 84,7
Z-162U-28I	24	69	7,13	EN 10270-1	348,5	114,03	45,03	57,0 \| 89,3 \| 53,3 \| 28,4
Z-156E-10I	20	51	7,82	EN 10270-1	249,9	80,4	29,4	86,5 \| 87,2 \| 73,7 \| 98,5
Z-162MI	20	70,6	7,939	EN 10270-1	341,5	110,16	39,56	54,4 \| 87,1 \| 50,6 \| 25,5
Z-172I	23,2	68,4	11,611	EN 10270-1	430,1	102,83	34,43	48,6 \| 86,3 \| 42,0 \| 17,6
Z-162LI	20	53,8	12,954	EN 10270-1	341,5	78,04	24,24	78,0 \| 92,1 \| 80,6 \| 61,3
Z-162U-38I	18	60,5	19,56	EN 10270-1	452,6	81,4	20,9	64,6 \| 89,7 \| 64,1 \| 39,9
Z-175I	19,2	62	22,678	EN 10270-1	510	82,48	20,48	61,5 \| 90,4 \| 59,4 \| 34,7
Z-177RI	18	78,5	36,971	EN 10270-1	739,6	96,56	18,06	51,0 \| 85,9 \| 45,9 \| 21,1

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202085; Molla di estensione Z-162MI

Paese d'origine: DE, German; Molla di estensione Z-162MI
