Molla di estensione Z-162LI Acciaio per molle Ø 2,8 x 20 x 53,8 mm / 180°

Prezzi a scalare - Molla di estensione Z-162LI

Quantità Prezzo singolo [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 2,3500 EUR
37 2,3500 EUR
75 2,3500 EUR
125 2,3500 EUR
175 2,3500 EUR
250 2,3500 EUR
350 2,3500 EUR
450 2,3500 EUR

Molla di estensione Acquistare

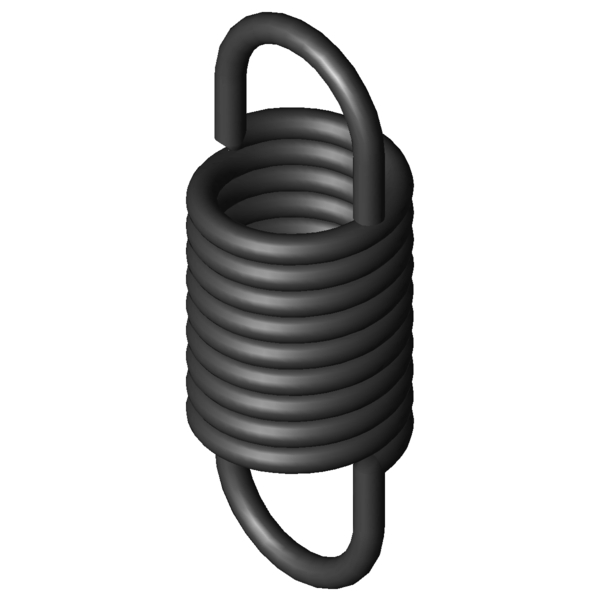

Immagine del prodotto Molla di estensione Z-162LI
Immagine del prodotto Molla di estensione Z-162LI
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162LI

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,8 mm Diametro del filo
D mm Diametro medio delle spire
De 20 mm Diametro esterno delle spire
Dh 24,6 mm Diametro minore del cono
L0 53,8 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 29,4 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 78,04 mm Lunghezza massima a carico statico
sn 24,24 mm Escursione elastica massima a carico statico
Fn 341,5 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 12,2 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 12,954 N/mm Costante della molla
F0 27,55 N Forza di precompressione interna
Fntol 29,49 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,1 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 17 gradi Tolleranza posizione occhiello
Gew 29,6 g Peso dell’articolo
PG ###ZJ - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162LI Acciaio per molle Ø 2,8 x 20 x 53,8 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162LI Acciaio per molle Ø 2,8 x 20 x 53,8 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162LI Acciaio per molle Ø 2,8 x 20 x 53,8 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162LI Acciaio per molle Ø 2,8 x 20 x 53,8 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162LI

Modulo di richiesta Molla di estensione Z-162LI Acciaio per molle Ø 2,8 x 20 x 53,8 mm / 180°

Modulo di richiesta Molla di estensione Z-162LI

Molle di estensione simili per Molla di estensione Z-162LI Acciaio per molle Ø 2,8 x 20 x 53,8 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-162LI EN 10270-1 2,8 20 53,8 341,5 78,04 24,24 12,954 59,6 | 91,4 | 56,1 | 31,2
RZ-162LI 1.4310 2,8 20 53,8 282,9 77,26 23,46 11,126 91,8 | 100,0 | 89,8 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-130FI 20 46 1,867 EN 10270-1 100,9 96,37 50,37 68,1 | 90,4 | 68,4 | 45,5
Z-140I 18 64,4 2,041 EN 10270-1 149,2 131,77 67,37 45,7 | 81,7 | 39,8 | 15,7
Z-147FI 24 55,6 2,425 EN 10270-1 148 112,62 57,02 76,0 | 92,0 | 77,1 | 59,0
Z-136E-10I 18,6 49 3,099 EN 10270-1 144,7 92,21 43,21 85,5 | 93,0 | 87,4 | 76,1
Z-139I 18 48,4 3,46 EN 10270-1 149,2 88,13 39,73 89,7 | 91,6 | 92,0 | 85,3
Z-141FI 16 53 3,832 EN 10270-1 166,7 92,72 39,72 93,9 | 89,4 | 97,0 | 95,3
Z-147K-20I 20 51,5 4,03 EN 10270-1 176,1 91,5 40 100,0 | 100,0 | 100,0 | 100,0
Z-154I 22,5 60,5 4,326 EN 10270-1 223,8 108,15 47,65 87,5 | 87,3 | 81,3 | 93,7
Z-156FI 20 63,5 5,121 EN 10270-1 249,9 108,37 44,87 82,9 | 89,7 | 79,8 | 79,0
Z-157AI 18,5 62 6,7 EN 10270-1 268,6 98,72 36,72 75,6 | 87,9 | 78,7 | 60,2
Z-147MI 15 54,4 7,342 EN 10270-1 229,9 82,89 28,49 72,8 | 89,9 | 73,9 | 54,6
Z-156E-10I 20 51 7,82 EN 10270-1 249,9 80,4 29,4 73,2 | 95,7 | 72,0 | 51,8
Z-162MI 20 70,6 7,939 EN 10270-1 341,5 110,16 39,56 78,0 | 92,1 | 80,6 | 61,3
Z-157I 18,5 54,1 8,448 EN 10270-1 268,6 83,22 29,12 69,6 | 91,9 | 69,2 | 47,7
Z-162LI 20 53,8 12,954 EN 10270-1 341,5 78,04 24,24 59,6 | 91,4 | 56,1 | 31,2
Z-162U-38I 18 60,5 19,56 EN 10270-1 452,6 81,4 20,9 49,6 | 82,8 | 45,6 | 20,3
Z-175I 19,2 62 22,678 EN 10270-1 510 82,48 20,48 47,7 | 82,6 | 42,9 | 17,7
Z-177QI 18 56,9 60,321 EN 10270-1 739,6 67,97 11,07 37,6 | 80,5 | 25,7 | 6,6
Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202085; Molla di estensione Z-162LI

Paese d'origine: DE, German; Molla di estensione Z-162LI

Immagine del prodotto - Molle a trazione Z-162LI

Immagine del prodotto - Molle a trazione Z-162LI

QR-Code: Molla di estensione Z-162LI
