Molla di estensione Z-136E-10I Acciaio per molle Ø 2 x 18,6 x 49 mm / 180°

Prezzi a scalare - Molla di estensione Z-136E-10I

Quantità Prezzo singolo [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Molla di estensione Acquistare

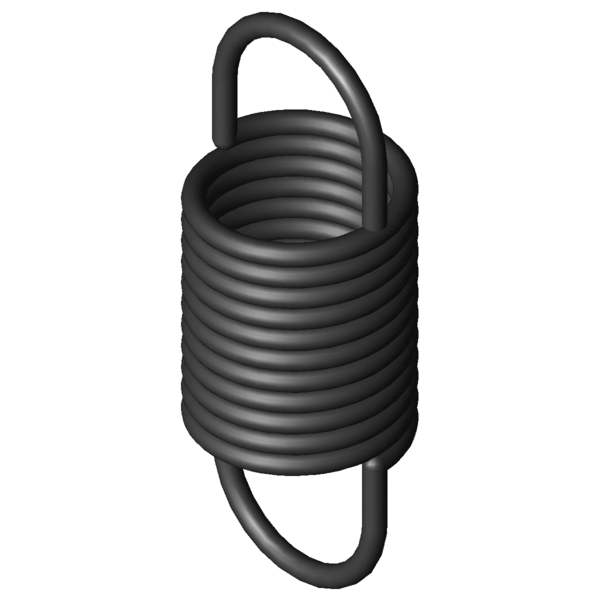

Immagine del prodotto Molla di estensione Z-136E-10I
Immagine del prodotto Molla di estensione Z-136E-10I
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-136E-10I

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2 mm Diametro del filo
D mm Diametro medio delle spire
De 18,6 mm Diametro esterno delle spire
Dh 22,1 mm Diametro minore del cono
L0 49 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 25 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 92,21 mm Lunghezza massima a carico statico
sn 43,21 mm Escursione elastica massima a carico statico
Fn 144,7 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 12 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 3,099 N/mm Costante della molla
F0 10,81 N Forza di precompressione interna
Fntol 8,13 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,3 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,45 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 18 gradi Tolleranza posizione occhiello
Gew 17,1649 g Peso dell’articolo
PG ZH - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-136E-10I Acciaio per molle Ø 2 x 18,6 x 49 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-136E-10I Acciaio per molle Ø 2 x 18,6 x 49 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-136E-10I Acciaio per molle Ø 2 x 18,6 x 49 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-136E-10I Acciaio per molle Ø 2 x 18,6 x 49 mm / 180°

calcolo del percorso della forza Molla di estensione Z-136E-10I

Modulo di richiesta Molla di estensione Z-136E-10I Acciaio per molle Ø 2 x 18,6 x 49 mm / 180°

Modulo di richiesta Molla di estensione Z-136E-10I

Molle di estensione simili per Molla di estensione Z-136E-10I Acciaio per molle Ø 2 x 18,6 x 49 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-136E-10I EN 10270-1 2 18,6 49 144,7 92,21 43,21 3,099 100,0 | 100,0 | 100,0 | 100,0
RZ-136E-10I 1.4310 2 18,6 49 121,3 91,4 42,4 2,661 92,1 | 100,0 | 91,0 | 85,4
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-105I 13,7 50,5 0,526 EN 10270-1 52,74 143,38 92,88 45,4 | 77,7 | 41,5 | 17,0
Z-101I 17,2 39,8 0,533 EN 10270-1 42,35 114,05 74,25 46,5 | 78,7 | 43,7 | 17,0
Z-115V-10I 20 48,9 0,603 EN 10270-1 60,54 142,62 93,72 50,8 | 89,3 | 44,0 | 19,3
Z-115JI 15 55,9 0,635 EN 10270-1 66,08 151,39 95,49 48,5 | 79,4 | 45,5 | 20,7
Z-115F-10I 20 44 0,64 EN 10270-1 49,5 117,73 73,73 50,2 | 84,3 | 46,4 | 20,0
Z-116I 21,6 50,2 0,726 EN 10270-1 67,4 137,58 87,38 53,0 | 87,9 | 48,0 | 23,0
Z-115HI 15 43,3 1,004 EN 10270-1 66,08 103,71 60,41 57,0 | 79,7 | 58,6 | 32,7
Z-130GI 20 56,8 1,144 EN 10270-1 100,9 138,99 82,19 62,5 | 89,8 | 61,2 | 36,7
Z-119I 17,6 43,8 1,417 EN 10270-1 82,12 97,35 53,55 67,5 | 88,0 | 68,7 | 45,8
Z-134I 22 54,8 1,772 EN 10270-1 123,3 119,4 64,6 74,8 | 91,3 | 76,0 | 57,0
Z-137I 18,6 65 1,827 EN 10270-1 144,7 138,29 73,29 76,7 | 91,8 | 79,5 | 59,0
Z-121FI 15,5 43,5 1,841 EN 10270-1 92,71 89,87 46,37 74,1 | 84,0 | 78,6 | 59,7
Z-130FI 20 46 1,867 EN 10270-1 100,9 96,37 50,37 76,6 | 92,3 | 77,8 | 59,8
Z-130K-20I 16 45 2,99 EN 10270-1 124,8 83,46 38,46 91,3 | 89,3 | 87,6 | 96,9
Z-136E-10I 18,6 49 3,099 EN 10270-1 144,7 92,21 43,21 100,0 | 100,0 | 100,0 | 100,0
Z-139I 18 48,4 3,46 EN 10270-1 149,2 88,13 39,73 94,1 | 98,5 | 94,5 | 89,2
Z-141FI 16 53 3,832 EN 10270-1 166,7 92,72 39,72 87,3 | 92,8 | 89,4 | 79,8
Z-147K-20I 20 51,5 4,03 EN 10270-1 176,1 91,5 40 85,5 | 93,0 | 87,4 | 76,1
Z-141E-10I 16 41 6,253 EN 10270-1 166,7 65,35 24,35 70,1 | 89,9 | 71,6 | 48,9
Z-157AI 18,5 62 6,7 EN 10270-1 268,6 98,72 36,72 67,1 | 86,2 | 69,4 | 45,8
Z-147MI 15 54,4 7,342 EN 10270-1 229,9 82,89 28,49 64,4 | 87,2 | 64,4 | 41,5
Z-156E-10I 20 51 7,82 EN 10270-1 249,9 80,4 29,4 64,0 | 89,7 | 63,0 | 39,4
Z-157I 18,5 54,1 8,448 EN 10270-1 268,6 83,22 29,12 62,3 | 90,0 | 60,6 | 36,3
Z-162LI 20 53,8 12,954 EN 10270-1 341,5 78,04 24,24 52,7 | 85,2 | 49,2 | 23,8
Z-160I 15 48,5 17,717 EN 10270-1 324,5 65,16 16,66 48,4 | 86,5 | 41,6 | 17,2
Z-162U-38I 18 60,5 19,56 EN 10270-1 452,6 81,4 20,9 45,7 | 81,5 | 40,2 | 15,5
Z-175I 19,2 62 22,678 EN 10270-1 510 82,48 20,48 43,6 | 79,5 | 37,9 | 13,4
Z-177QI 18 56,9 60,321 EN 10270-1 739,6 67,97 11,07 35,7 | 79,5 | 22,6 | 5,0
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202085; Molla di estensione Z-136E-10I

Paese d'origine: DE, German; Molla di estensione Z-136E-10I

Immagine del prodotto - Molle a trazione Z-136E-10I

Immagine del prodotto - Molle a trazione Z-136E-10I

QR-Code: Molla di estensione Z-136E-10I

QR-Code - Molle a trazione - Z-136E-10I | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-136e-10i.html
