Molla di estensione Z-105I Acciaio per molle Ø 1,25 x 13,7 x 50,5 mm / 180°

Prezzi a scalare - Molla di estensione Z-105I

Quantità Prezzo singolo [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Molla di estensione Acquistare

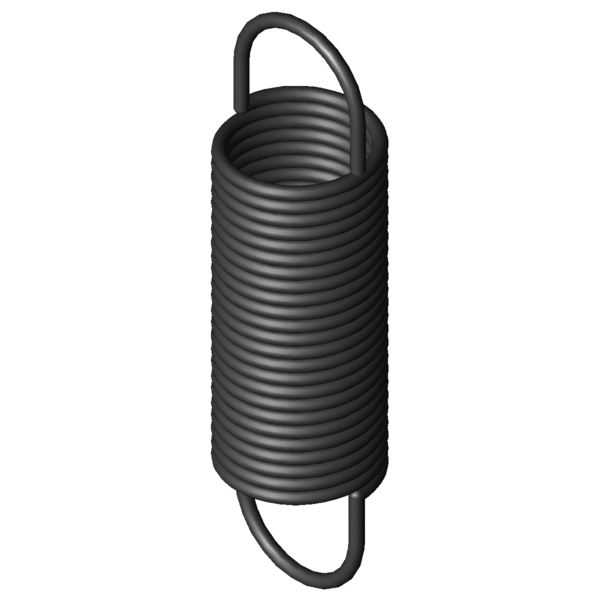

Immagine del prodotto Molla di estensione Z-105I
Immagine del prodotto Molla di estensione Z-105I
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-105I

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,25 mm Diametro del filo
D mm Diametro medio delle spire
De 13,7 mm Diametro esterno delle spire
Dh 16,9 mm Diametro minore del cono
L0 50,5 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 31,88 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 143,38 mm Lunghezza massima a carico statico
sn 92,88 mm Escursione elastica massima a carico statico
Fn 52,74 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 9,31 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,526 N/mm Costante della molla
F0 3,881 N Forza di precompressione interna
Fntol 3,03 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,3 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 32 gradi Tolleranza posizione occhiello
Gew 9,996 g Peso dell’articolo
PG ZF - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-105I Acciaio per molle Ø 1,25 x 13,7 x 50,5 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-105I Acciaio per molle Ø 1,25 x 13,7 x 50,5 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-105I Acciaio per molle Ø 1,25 x 13,7 x 50,5 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-105I Acciaio per molle Ø 1,25 x 13,7 x 50,5 mm / 180°

calcolo del percorso della forza Molla di estensione Z-105I

Modulo di richiesta Molla di estensione Z-105I Acciaio per molle Ø 1,25 x 13,7 x 50,5 mm / 180°

Modulo di richiesta Molla di estensione Z-105I

Molle di estensione simili per Molla di estensione Z-105I Acciaio per molle Ø 1,25 x 13,7 x 50,5 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-105I EN 10270-1 1,25 13,7 50,5 52,74 143,38 92,88 0,526 100,0 | 100,0 | 100,0 | 100,0
RZ-105I 1.4310 1,25 13,7 50,5 44,22 141,51 91,01 0,452 92,2 | 100,0 | 90,9 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-069I 10,8 47,5 0,106 EN 10270-1 19,1 216,79 169,29 48,1 | 79,0 | 45,5 | 19,9
Z-081E-05I 12,5 54,7 0,108 EN 10270-1 22,45 252,56 197,86 50,0 | 85,2 | 44,8 | 20,0
Z-084I 13,5 59,4 0,132 EN 10270-1 28,63 262,79 203,39 54,2 | 87,9 | 50,0 | 24,8
Z-081E-04I 12,5 47,5 0,136 EN 10270-1 22,45 205,29 157,79 53,8 | 85,8 | 50,7 | 25,1
Z-081E-03I 12,5 41,5 0,175 EN 10270-1 22,45 164,22 122,72 57,7 | 81,8 | 59,1 | 32,2
Z-083I 13,5 44,4 0,213 EN 10270-1 28,63 170,56 126,16 64,2 | 88,8 | 64,0 | 40,0
Z-100E-12I 14 49 0,284 EN 10270-1 34,48 162,31 113,31 73,9 | 94,3 | 73,7 | 53,6
Z-100E-11I 14 38 0,448 EN 10270-1 34,48 109,83 71,83 81,0 | 87,0 | 71,4 | 84,5
Z-100HI 12 44,3 0,47 EN 10270-1 41,95 127,18 82,88 87,1 | 87,8 | 84,4 | 89,1
Z-105I 13,7 50,5 0,526 EN 10270-1 52,74 143,38 92,88 100,0 | 100,0 | 100,0 | 100,0
Z-115JI 15 55,9 0,635 EN 10270-1 66,08 151,39 95,49 87,0 | 90,3 | 88,5 | 82,1
Z-106E-11I 12,7 50,2 0,65 EN 10270-1 56,71 130,31 80,11 89,1 | 97,4 | 89,6 | 80,2
Z-115HI 15 43,3 1,004 EN 10270-1 66,08 103,71 60,41 71,0 | 88,8 | 72,4 | 51,9
Z-108I 11,2 46,5 1,031 EN 10270-1 63,88 103,61 57,11 71,4 | 91,3 | 72,0 | 50,8
Z-123I 14,1 59 1,395 EN 10270-1 101,3 126,02 67,02 62,2 | 87,0 | 62,1 | 37,6
Z-115V-20I 15 41,5 1,553 EN 10270-1 79,84 88,77 47,27 59,2 | 85,6 | 58,5 | 33,6
Z-115V-31I 12 57,5 1,62 EN 10270-1 98,5 113,84 56,34 58,6 | 86,3 | 57,1 | 32,5
Z-121FI 15,5 43,5 1,841 EN 10270-1 92,71 89,87 46,37 55,3 | 84,2 | 53,4 | 28,4
Z-124F-02I 12,7 52 2,271 EN 10270-1 111,8 97,57 45,57 53,5 | 89,3 | 48,1 | 23,1
Z-126I 11,6 55 2,725 EN 10270-1 121,5 95,99 40,99 49,3 | 84,9 | 43,8 | 19,2
Z-122I 14,1 38,2 2,972 EN 10270-1 101,3 69,66 31,46 48,1 | 83,6 | 43,0 | 17,6
Z-141FI 16 53 3,832 EN 10270-1 166,7 92,72 39,72 44,0 | 81,1 | 37,2 | 13,5
Z-143I 14,5 58,8 4,28 EN 10270-1 182,5 97,56 38,76 42,8 | 81,0 | 35,3 | 12,1
Z-130MI 12 44 6,502 EN 10270-1 162,8 66,93 22,93 39,3 | 81,4 | 28,5 | 8,0
Z-142I 14,5 42,8 7,257 EN 10270-1 182,5 65,66 22,86 38,1 | 80,6 | 26,8 | 7,1
Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-105I

Paese d'origine: DE, German; Molla di estensione Z-105I
