Molla di estensione Z-123I Acciaio per molle Ø 1,6 x 14,1 x 59 mm / 180°

Prezzi a scalare - Molla di estensione Z-123I

Quantità Prezzo singolo [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Molla di estensione Acquistare

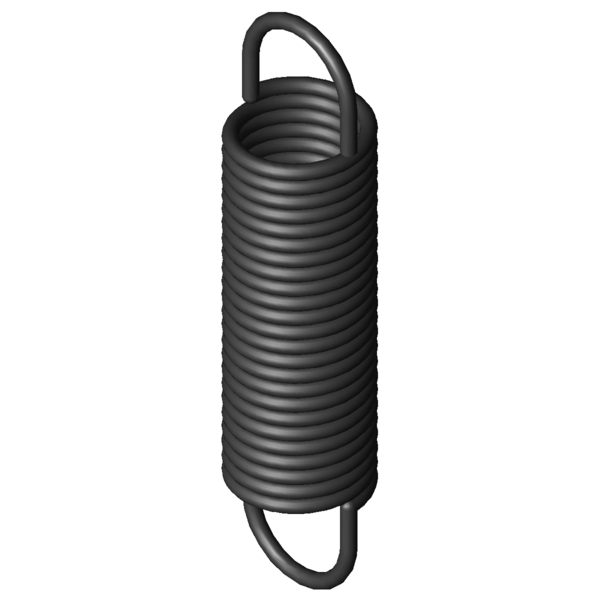

Immagine del prodotto Molla di estensione Z-123I
Immagine del prodotto Molla di estensione Z-123I
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-123I

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,6 mm Diametro del filo
D mm Diametro medio delle spire
De 14,1 mm Diametro esterno delle spire
Dh 16,8 mm Diametro minore del cono
L0 59 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 40,8 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 126,02 mm Lunghezza massima a carico statico
sn 67,02 mm Escursione elastica massima a carico statico
Fn 101,3 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 9,1 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,395 N/mm Costante della molla
F0 7,881 N Forza di precompressione interna
Fntol 6,01 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,1 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,3 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 28 gradi Tolleranza posizione occhiello
Gew 16,45 g Peso dell’articolo
PG ZF - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-123I Acciaio per molle Ø 1,6 x 14,1 x 59 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-123I Acciaio per molle Ø 1,6 x 14,1 x 59 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-123I Acciaio per molle Ø 1,6 x 14,1 x 59 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-123I Acciaio per molle Ø 1,6 x 14,1 x 59 mm / 180°

calcolo del percorso della forza Molla di estensione Z-123I

Modulo di richiesta Molla di estensione Z-123I Acciaio per molle Ø 1,6 x 14,1 x 59 mm / 180°

Modulo di richiesta Molla di estensione Z-123I

Molle di estensione simili per Molla di estensione Z-123I Acciaio per molle Ø 1,6 x 14,1 x 59 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-123I EN 10270-1 1,6 14,1 59 101,3 126,02 67,02 1,395 100,0 | 100,0 | 100,0 | 100,0
RZ-123I 1.4310 1,6 14,1 59 85,63 125,2 66,2 1,198 92,4 | 100,0 | 91,7 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-100E-13I 14 65,3 0,176 EN 10270-1 34,48 248,14 182,84 44,7 | 86,1 | 35,3 | 12,5
Z-102I 17,2 56,1 0,25 EN 10270-1 42,35 214,28 158,18 48,3 | 85,1 | 42,1 | 17,7
Z-100E-12I 14 49 0,284 EN 10270-1 34,48 162,31 113,31 50,1 | 83,7 | 46,6 | 20,1
Z-100JI 12 60,8 0,292 EN 10270-1 41,95 194,22 133,42 50,1 | 83,6 | 45,8 | 20,8
Z-106I 13,7 65,2 0,353 EN 10270-1 52,74 203,5 138,3 54,7 | 88,6 | 50,3 | 25,2
Z-105I 13,7 50,5 0,526 EN 10270-1 52,74 143,38 92,88 62,2 | 87,0 | 62,1 | 37,6
Z-115V-22I 15 71,5 0,629 EN 10270-1 79,83 188,79 117,29 67,7 | 90,1 | 68,0 | 45,0
Z-115JI 15 55,9 0,635 EN 10270-1 66,08 151,39 95,49 68,5 | 92,1 | 67,7 | 45,8
Z-106E-11I 12,7 50,2 0,65 EN 10270-1 56,71 130,31 80,11 67,0 | 84,4 | 69,8 | 46,8
Z-109I 11,2 61,2 0,692 EN 10270-1 63,88 146,3 85,1 68,4 | 84,7 | 70,9 | 49,7
Z-115V-21I 15 62,5 0,762 EN 10270-1 79,83 158,78 96,28 74,4 | 94,1 | 74,2 | 54,9
Z-115E-11I 11,3 59 0,895 EN 10270-1 70,59 131,4 72,4 77,6 | 87,1 | 81,1 | 64,5
Z-121GI 15,5 66 0,904 EN 10270-1 92,71 160,45 94,45 79,9 | 93,5 | 81,2 | 64,9
Z-115V-32I 12 66,5 1,33 EN 10270-1 98,5 135,13 68,63 93,9 | 89,2 | 97,4 | 95,0
Z-123I 14,1 59 1,395 EN 10270-1 101,3 126,02 67,02 100,0 | 100,0 | 100,0 | 100,0
Z-124FI 12,7 68 1,55 EN 10270-1 111,8 134,77 66,77 92,6 | 92,3 | 95,1 | 90,3
Z-115V-31I 12 57,5 1,62 EN 10270-1 98,5 113,84 56,34 89,7 | 92,1 | 90,7 | 86,5
Z-130K-21I 16 63 1,66 EN 10270-1 124,8 132,23 69,23 87,7 | 90,2 | 89,0 | 83,8
Z-124F-02I 12,7 52 2,271 EN 10270-1 111,8 97,57 45,57 77,9 | 92,7 | 79,3 | 61,6
Z-126I 11,6 55 2,725 EN 10270-1 121,5 95,99 40,99 71,7 | 91,8 | 72,3 | 51,0
Z-141FI 16 53 3,832 EN 10270-1 166,7 92,72 39,72 60,7 | 86,0 | 60,0 | 36,0
Z-130NI 12 60,2 4,113 EN 10270-1 162,8 96,44 36,24 60,8 | 90,7 | 58,1 | 33,6
Z-143I 14,5 58,8 4,28 EN 10270-1 182,5 97,56 38,76 60,4 | 92,3 | 56,7 | 32,1
Z-147MI 15 54,4 7,342 EN 10270-1 229,9 82,89 28,49 49,4 | 86,3 | 43,3 | 18,7
Z-146I 12 54,8 8,359 EN 10270-1 216,4 78,34 23,54 47,8 | 86,0 | 41,0 | 16,4
Z-160I 15 48,5 17,717 EN 10270-1 324,5 65,16 16,66 38,6 | 80,1 | 28,0 | 7,8
Z-162RI 14 61 28,755 EN 10270-1 466,9 75,64 14,64 37,0 | 84,4 | 21,8 | 4,7
Z-162QI 14 44,2 46,916 EN 10270-1 466,9 53,17 8,97 32,5 | 77,1 | 17,5 | 2,9
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202085; Molla di estensione Z-123I

Paese d'origine: DE, German; Molla di estensione Z-123I
