Molla di estensione Z-162QI Acciaio per molle Ø 2,8 x 14 x 44,2 mm / 180°

Prezzi a scalare - Molla di estensione Z-162QI

Quantità	Prezzo singolo [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	2,1900 EUR
37	2,1900 EUR
75	2,1900 EUR
125	2,1900 EUR
175	2,1900 EUR
250	2,1900 EUR
350	2,1900 EUR
450	2,1900 EUR

Molla di estensione Acquistare

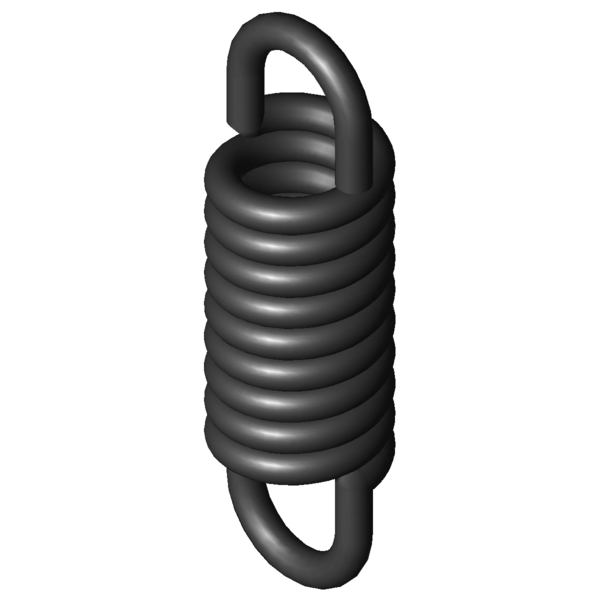

Immagine del prodotto Molla di estensione Z-162QI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162QI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	14	mm	Diametro esterno delle spire
Dh	18,6	mm	Diametro minore del cono
L0	44,2	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	29,4	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	53,17	mm	Lunghezza massima a carico statico
sn	8,97	mm	Escursione elastica massima a carico statico
Fn	466,9	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	7,4	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	46,916	N/mm	Costante della molla
F0	46,11	N	Forza di precompressione interna
Fntol	67,73	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,1	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,4	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	16	gradi	Tolleranza posizione occhiello
Gew	19,27	g	Peso dell’articolo
PG	###ZH	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162QI Acciaio per molle Ø 2,8 x 14 x 44,2 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162QI Acciaio per molle Ø 2,8 x 14 x 44,2 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162QI Acciaio per molle Ø 2,8 x 14 x 44,2 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162QI Acciaio per molle Ø 2,8 x 14 x 44,2 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162QI

Modulo di richiesta Molla di estensione Z-162QI Acciaio per molle Ø 2,8 x 14 x 44,2 mm / 180°

Modulo di richiesta Molla di estensione Z-162QI

Molle di estensione simili per Molla di estensione Z-162QI Acciaio per molle Ø 2,8 x 14 x 44,2 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162QI	EN 10270-1	2,8	14	44,2	466,9	53,17	8,97	46,916	63,4 \| 91,3 \| 61,7 \| 37,4
RZ-162QI	1.4310	2,8	14	44,2	386,7	52,89	8,69	40,296	91,8 \| 100,0 \| 89,9 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115GI	15	34,9	1,638	EN 10270-1	66,08	71,93	37,03	39,3 \| 76,0 \| 32,7 \| 9,2
Z-121FI	15,5	43,5	1,841	EN 10270-1	92,71	89,87	46,37	42,0 \| 83,5 \| 32,2 \| 10,3
Z-124F-02I	12,7	52	2,271	EN 10270-1	111,8	97,57	45,57	41,8 \| 83,9 \| 31,7 \| 9,7
Z-122I	14,1	38,2	2,972	EN 10270-1	101,3	69,66	31,46	45,8 \| 78,9 \| 42,1 \| 16,5
Z-130K-20I	16	45	2,99	EN 10270-1	124,8	83,46	38,46	47,9 \| 86,2 \| 40,9 \| 16,7
Z-124F-01I	12,7	36	4,245	EN 10270-1	111,8	60,37	24,37	38,5 \| 76,4 \| 30,4 \| 8,8
Z-141E-10I	16	41	6,253	EN 10270-1	166,7	65,35	24,35	60,4 \| 86,1 \| 59,9 \| 35,1
Z-130MI	12	44	6,502	EN 10270-1	162,8	66,93	22,93	56,5 \| 88,4 \| 53,1 \| 28,2
Z-142I	14,5	42,8	7,257	EN 10270-1	182,5	65,66	22,86	64,6 \| 88,3 \| 64,6 \| 41,0
Z-147MI	15	54,4	7,342	EN 10270-1	229,9	82,89	28,49	66,2 \| 92,4 \| 64,7 \| 41,4
Z-147LI	15	41,2	11,979	EN 10270-1	229,9	58,66	17,46	80,6 \| 91,0 \| 83,1 \| 67,6
Z-145I	12	38,3	14,174	EN 10270-1	216,4	52,18	13,88	55,6 \| 81,3 \| 55,5 \| 30,0
Z-160I	15	48,5	17,717	EN 10270-1	324,5	65,16	16,66	100,0 \| 100,0 \| 100,0 \| 100,0
Z-147RI	11	48	22,593	EN 10270-1	301,2	59,95	11,95	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162QI	14	44,2	46,916	EN 10270-1	466,9	53,17	8,97	63,4 \| 91,3 \| 61,7 \| 37,4

Numero di molle metalliche simili: 14

Numero della tariffa doganale: 73202085; Molla di estensione Z-162QI

Paese d'origine: DE, German; Molla di estensione Z-162QI

Immagine del prodotto - Molle a trazione Z-162QI

QR-Code: Molla di estensione Z-162QI

QR-Code - Molle a trazione - Z-162QI | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-162qi.html
