Molla di estensione Z-122I Acciaio per molle Ø 1,6 x 14,1 x 38,2 mm / 180°

Prezzi a scalare - Molla di estensione Z-122I

Quantità Prezzo singolo [EUR]
1 6,0900 EUR
2 3,8400 EUR
3 2,2300 EUR
7 1,8600 EUR
17 0,9400 EUR
37 0,5800 EUR
75 0,4000 EUR
125 0,3775 EUR
175 0,3713 EUR
250 0,3676 EUR
350 0,3582 EUR
450 0,3516 EUR

Molla di estensione Acquistare

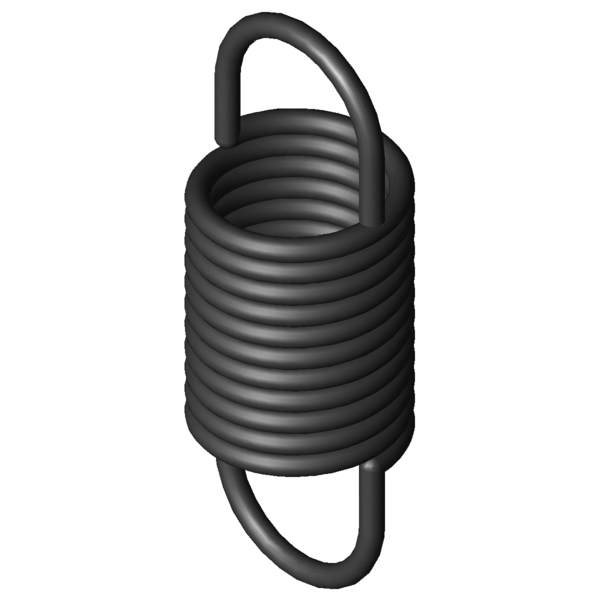

Immagine del prodotto Molla di estensione Z-122I
Immagine del prodotto Molla di estensione Z-122I
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-122I

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,6 mm Diametro del filo
D mm Diametro medio delle spire
De 14,1 mm Diametro esterno delle spire
Dh 16,8 mm Diametro minore del cono
L0 38,2 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 20 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 69,66 mm Lunghezza massima a carico statico
sn 31,46 mm Escursione elastica massima a carico statico
Fn 101,3 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 9,1 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 2,972 N/mm Costante della molla
F0 7,881 N Forza di precompressione interna
Fntol 7,21 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 0,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,3 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 19 gradi Tolleranza posizione occhiello
Gew 8,382 g Peso dell’articolo
PG ZE - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-122I Acciaio per molle Ø 1,6 x 14,1 x 38,2 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-122I Acciaio per molle Ø 1,6 x 14,1 x 38,2 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-122I Acciaio per molle Ø 1,6 x 14,1 x 38,2 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-122I Acciaio per molle Ø 1,6 x 14,1 x 38,2 mm / 180°

calcolo del percorso della forza Molla di estensione Z-122I

Modulo di richiesta Molla di estensione Z-122I Acciaio per molle Ø 1,6 x 14,1 x 38,2 mm / 180°

Modulo di richiesta Molla di estensione Z-122I

Molle di estensione simili per Molla di estensione Z-122I Acciaio per molle Ø 1,6 x 14,1 x 38,2 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-122I EN 10270-1 1,6 14,1 38,2 101,3 69,66 31,46 2,972 100,0 | 100,0 | 100,0 | 100,0
RZ-122I 1.4310 1,6 14,1 38,2 85,63 69,27 31,07 2,553 92,4 | 100,0 | 91,6 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-086I 11 40,4 0,416 EN 10270-1 34,88 117,1 76,7 43,4 | 78,4 | 37,7 | 14,1
Z-100E-11I 14 38 0,448 EN 10270-1 34,48 109,83 71,83 47,7 | 89,2 | 38,9 | 14,9
Z-082I 13,5 31,4 0,454 EN 10270-1 28,63 90,62 59,22 45,3 | 80,1 | 40,7 | 15,0
Z-100HI 12 44,3 0,47 EN 10270-1 41,95 127,18 82,88 45,1 | 80,0 | 39,7 | 15,7
Z-101I 17,2 39,8 0,533 EN 10270-1 42,35 114,05 74,25 48,4 | 85,4 | 42,1 | 17,7
Z-100E-10I 14 31,2 0,731 EN 10270-1 34,48 75,2 44 53,4 | 83,2 | 52,8 | 24,3
Z-100GI 12 34,4 0,743 EN 10270-1 41,95 86,84 52,44 52,3 | 81,3 | 50,7 | 24,8
Z-115HI 15 43,3 1,004 EN 10270-1 66,08 103,71 60,41 60,8 | 89,9 | 58,7 | 34,0
Z-104I 13,7 34,2 1,121 EN 10270-1 52,74 77,8 43,6 62,6 | 88,3 | 62,1 | 37,6
Z-106E-10I 12,7 32,7 1,441 EN 10270-1 56,71 68,83 36,13 68,3 | 84,6 | 71,5 | 48,7
Z-115E-10I 11,3 42,1 1,492 EN 10270-1 70,59 85,54 43,44 68,5 | 84,0 | 71,1 | 50,5
Z-115V-20I 15 41,5 1,553 EN 10270-1 79,84 88,77 47,27 72,8 | 93,3 | 72,7 | 52,5
Z-115GI 15 34,9 1,638 EN 10270-1 66,08 71,93 37,03 73,8 | 91,0 | 75,1 | 55,4
Z-121FI 15,5 43,5 1,841 EN 10270-1 92,71 89,87 46,37 78,2 | 92,9 | 79,7 | 62,1
Z-122I 14,1 38,2 2,972 EN 10270-1 101,3 69,66 31,46 100,0 | 100,0 | 100,0 | 100,0
Z-115V-30I 12 36,5 3,3 EN 10270-1 98,5 64,16 27,66 91,5 | 91,5 | 92,6 | 90,4
Z-124F-01I 12,7 36 4,245 EN 10270-1 111,8 60,37 24,37 83,0 | 94,8 | 84,0 | 70,2
Z-125I 11,6 34,2 5,806 EN 10270-1 121,5 53,44 19,24 71,3 | 90,6 | 72,3 | 51,0
Z-141E-10I 16 41 6,253 EN 10270-1 166,7 65,35 24,35 67,7 | 87,1 | 69,1 | 47,0
Z-130MI 12 44 6,502 EN 10270-1 162,8 66,93 22,93 66,6 | 86,9 | 67,6 | 45,4
Z-142I 14,5 42,8 7,257 EN 10270-1 182,5 65,66 22,86 64,4 | 88,8 | 64,1 | 40,3
Z-130LI 12 33,2 10,608 EN 10270-1 162,8 47,25 14,05 56,1 | 87,0 | 53,4 | 27,8
Z-147LI 15 41,2 11,979 EN 10270-1 229,9 58,66 17,46 53,6 | 86,5 | 49,8 | 24,5
Z-145I 12 38,3 14,174 EN 10270-1 216,4 52,18 13,88 51,5 | 88,3 | 45,5 | 20,7
Z-147QI 11 34,8 36,863 EN 10270-1 301,2 42,12 7,32 39,0 | 80,6 | 28,4 | 7,8
Z-162QI 14 44,2 46,916 EN 10270-1 466,9 53,17 8,97 37,4 | 81,0 | 25,1 | 6,2
Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-122I

Paese d'origine: DE, German; Molla di estensione Z-122I
